DEUTSCHE DEWATEC
®
BatchPLUS
Tragschicht
7.2.9
(befahrbare Versionen, siehe Kapitel 7.2.6 und Hinweis in Kapitel 7.2.11 Bild 12). Es ist Gestein des
Korngrößenbereichs 2/45 zu verwenden.
7.2.10 Leitungen
Die Zulaufleitung sollte mit Gefälle zum Tank verlegt werden (>1%; Installationsanleitung).
Eine Überlaufleitung bzw. Ablaufleitung sollte ein stärkeres Gefälle vom Tank weg aufweisen, als das der
Zulaufleitung zum Tank hin.
Eine Versorgungsleitung ist so zu gestalten, dass ein Überfluten eines angeschlossenen Aggregatraums (z.B.
Keller) bei (über-)vollem Tank vermieden wird. Dieses kann beispielsweise realisiert werden durch ein
ausreichend starkes Gefälle der Leitung vom Haus zum Tank. Oder die Installation einer Abdichtung.
Frostsicherheit: Die Leitungen sind so einzubauen, dass Frostsicherheit gewährleistet ist. Dieses ist
entsprechend den örtlichen klimatischen Verhältnissen, gegebenenfalls in Abstimmung mit den Behörden,
festzulegen.

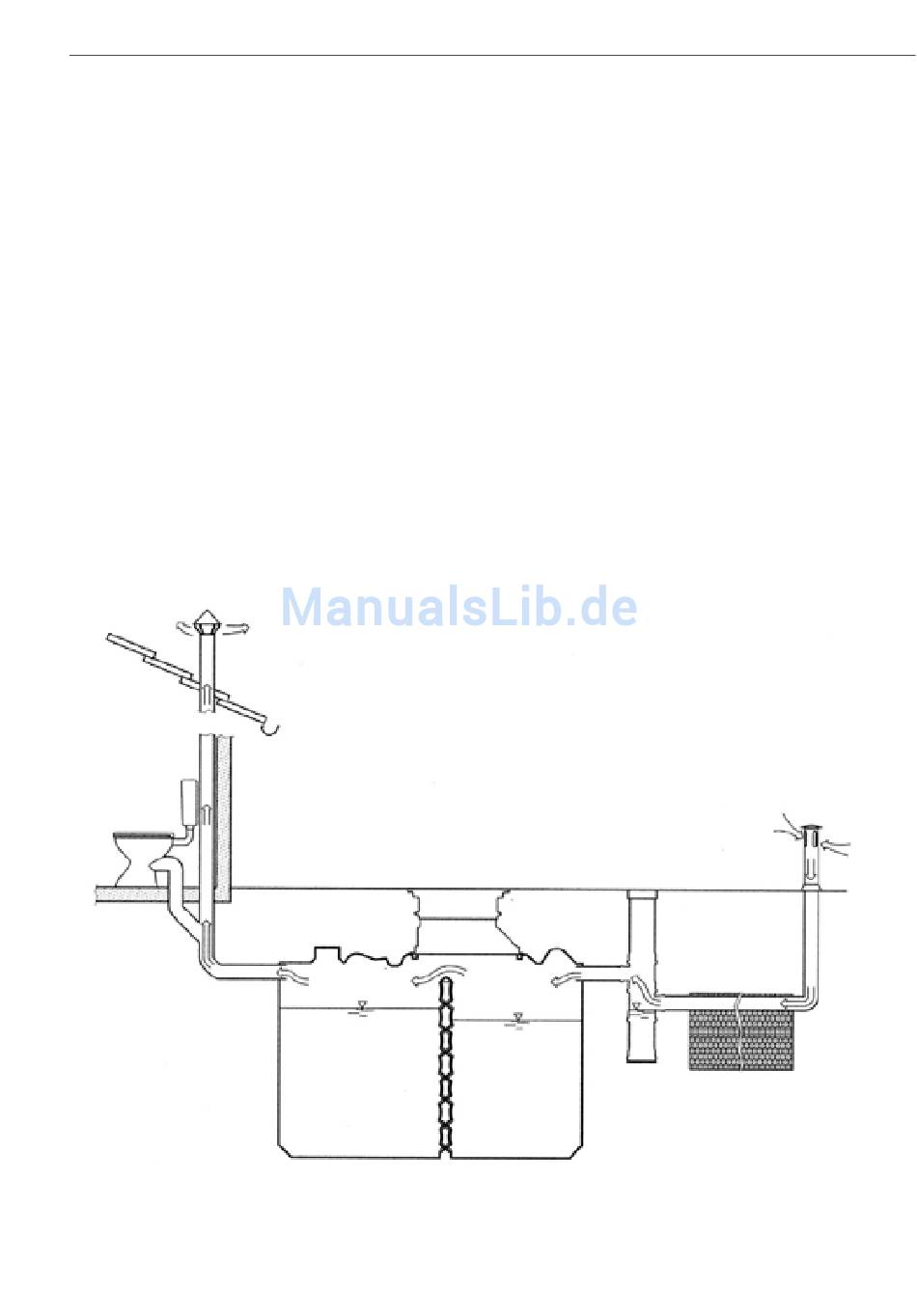

Be- und Entlüftung: Unbedingt auf ausreichende Be- und Entlüftung des/der Behälter achten.
Die Zulaufleitung muss über Dach entlüftet sein (Kamineffekt) – oder gleichwertig. Ablaufseitig muss die
ungehinderte Zufuhr von frischer Luft gewährleistet sein. Siehe Abbildung (Beispiel).
®
BatchPLUS
- Komplettanlagen & Nachrüstsätze
BatchPLUS ® – Komplettanlagen & Nachrüstsätze | Bedienungsanleitung Stand: Mai 2016
Betriebsanleitung Stand: Mai-16
Seite 49
