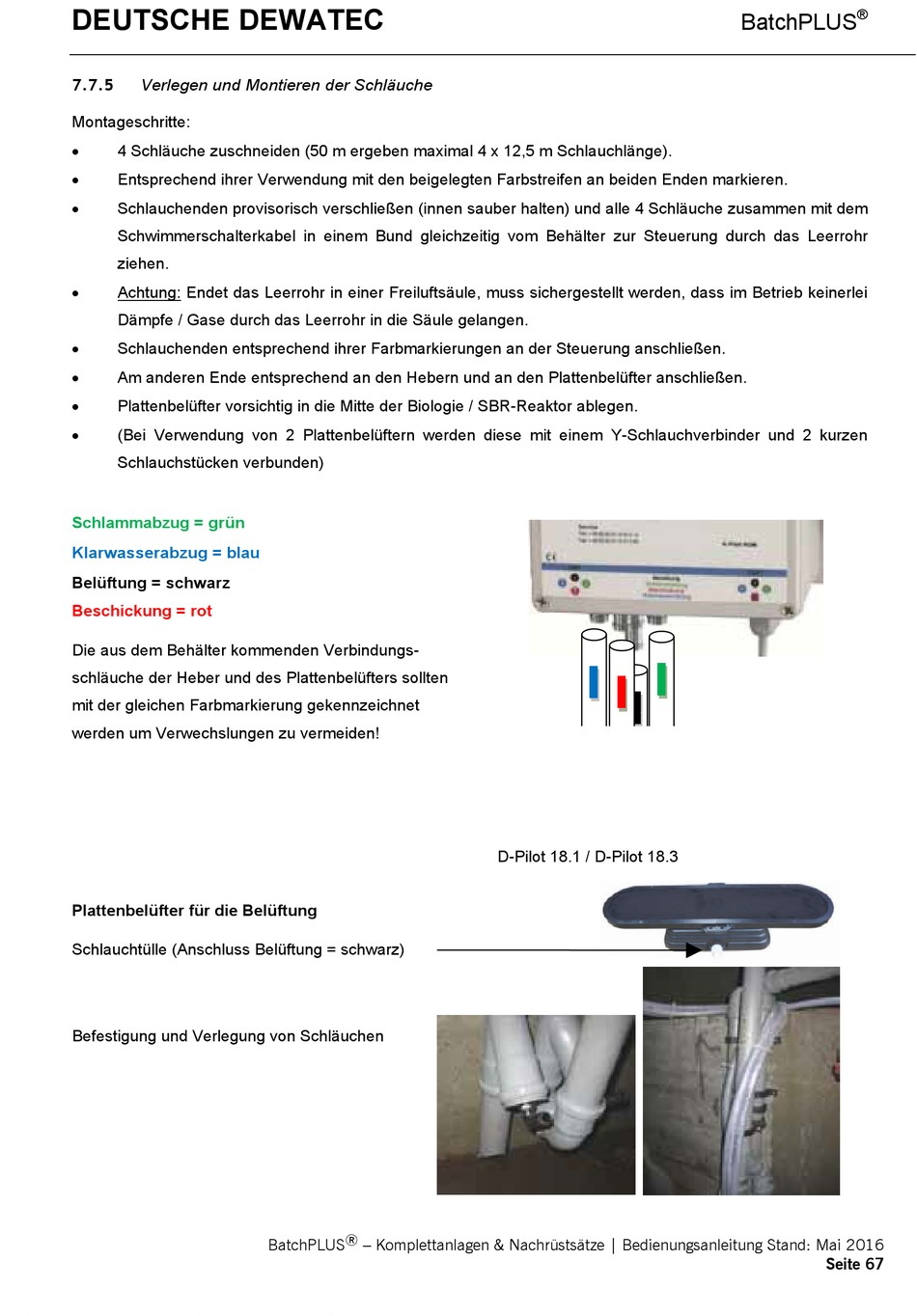

Verlegen und Montieren der Schläuche
7.7.5
Montageschritte:
4 Schläuche zuschneiden (50 m ergeben maximal 4 x 12,5 m Schlauchlänge).

 Entsprechend ihrer Verwendung mit den beigelegten Farbstreifen an beiden Enden markieren.
 Schlauchenden provisorisch verschließen (innen sauber halten) und alle 4 Schläuche zusammen mit dem
Schwimmerschalterkabel in einem Bund gleichzeitig vom Behälter zur Steuerung durch das Leerrohr
ziehen.
 Achtung: Endet das Leerrohr in einer Freiluftsäule, muss sichergestellt werden, dass im Betrieb keinerlei
Dämpfe / Gase durch das Leerrohr in die Säule gelangen.
Schlauchenden entsprechend ihrer Farbmarkierungen an der Steuerung anschließen.

Am anderen Ende entsprechend an den Hebern und an den Plattenbelüfter anschließen.

 Plattenbelüfter vorsichtig in die Mitte der Biologie / SBR-Reaktor ablegen.
 (Bei Verwendung von 2 Plattenbelüftern werden diese mit einem Y-Schlauchverbinder und 2 kurzen
Schlauchstücken verbunden)
Schlammabzug = grün
Klarwasserabzug = blau
Belüftung = schwarz
Beschickung = rot
Die aus dem Behälter kommenden Verbindungs-
schläuche der Heber und des Plattenbelüfters sollten
mit der gleichen Farbmarkierung gekennzeichnet
werden um Verwechslungen zu vermeiden!
Plattenbelüfter für die Belüftung
Schlauchtülle (Anschluss Belüftung = schwarz)
Befestigung und Verlegung von Schläuchen
®
BatchPLUS - Komplettanlagen & Nachrüstsätze
Betriebsanleitung Stand: Mai-16
Seite 67
BatchPLUS ® – Komplettanlagen & Nachrüstsätze | Bedienungsanleitung Stand: Mai 2016
D-Pilot 18.1 / D-Pilot 18.3
®
