DEUTSCHE DEWATEC
angebracht und ermöglicht dadurch den Einsatz von DEWATEC-Komplettanlagen in Gebieten mit hohem
Grundwasserstand.
Das Gittergewebe wird mit Übermaß (ca. 450 x 500 cm) geliefert und ist somit universell für beide Typen des
Behälters einsetzbar. Es ist zentrisch und so auszurichten, dass die stärkeren Fasern (lange Seite des
Gewebes) quer zur Längsrichtung des Behälters verlaufen. Für die Einstiegsöffnung(en) ist ein knapp
bemessener Ausschnitt vorzunehmen.

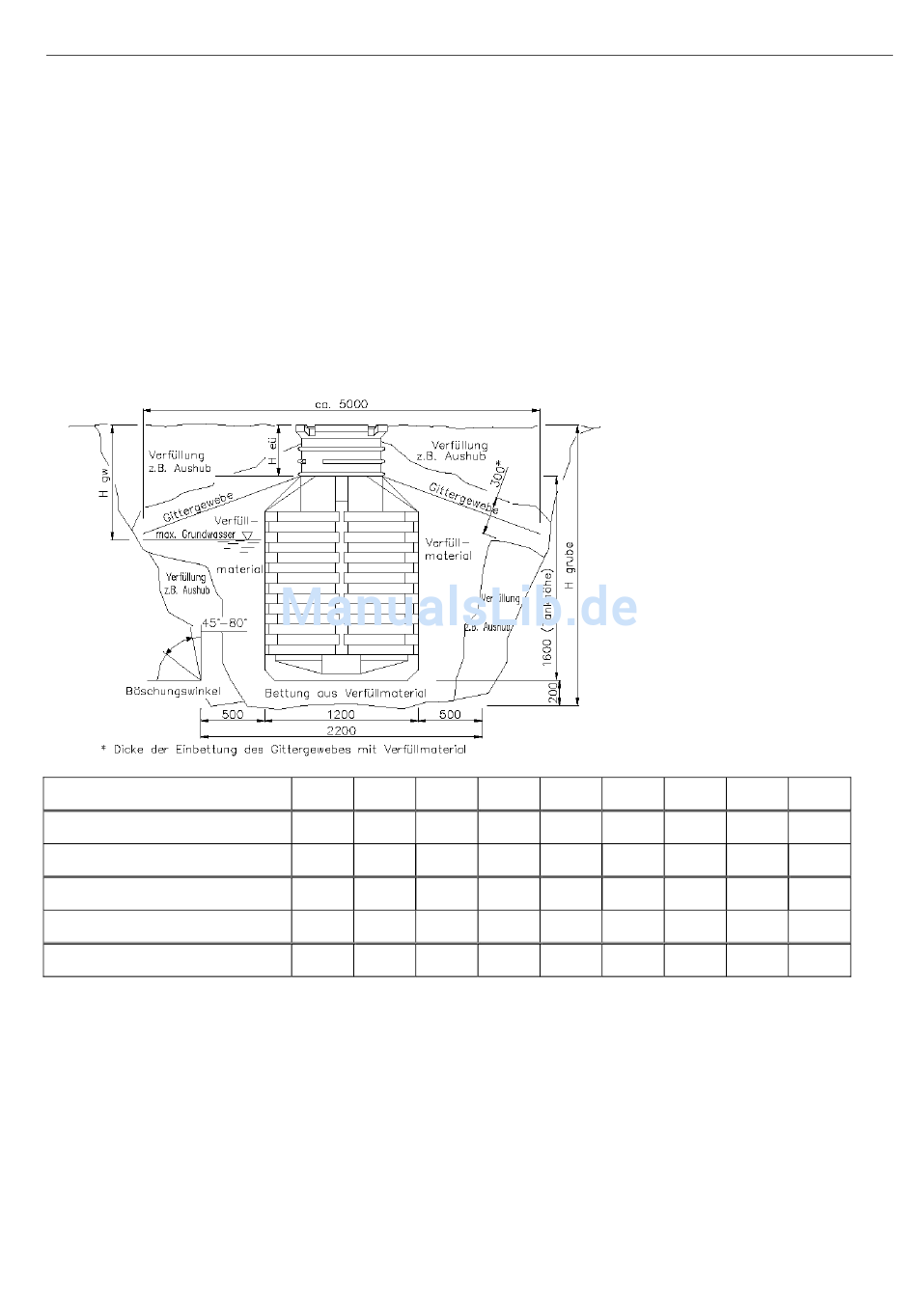

Die beschriebene lagenweise Verfüllung und Verdichtung ist bei Einsatz der Auftriebssicherung so zu variieren,
dass eine (gegebenenfalls schräge) Auflage für das Gittergewebe hergestellt wird (siehe Zeichnung). Das
Gittergewebe wird aufgelegt und der lagenweise Verfüllungs- und Verdichtungsvorgang gemäß Einbauanleitung
fortgesetzt.
H eü
max. H gw ohne Gewebe
max. Eintauchtiefe ohne Gewebe
max. H gw mit Gewebe
max. Eintauchtiefe mit Gewebe
H grube

7.1.15 Anschluss der Zu- und Ablaufleitung, Probenahme

Verwenden Sie für die Zu- und Ablaufleitungen ein PVC KG-Rohr DN 150.
Binden Sie die Zulaufleitung in die vorbereitete Bohrung mit Gummidichtung (rotes Farblabel) ein. Die
Ablaufleitung schließen Sie an das bereits eingebaute Rohrstück KG DN 150 (blaues Farblabel) an. Stecken
Sie vorher den beiliegenden Probenehmer DEWATEC-Sampler von der Behälterinnenseite auf das Ablaufrohr
und verbinden Sie den Klarwasserheber mit dem Anschluss am Probenehmer. Achten Sie darauf, dass sowohl
Zu- als auch Ablaufleitung mit einem entsprechenden Gefälle (~ 2 %) verlegt werden.
BatchPLUS ® – Komplettanlagen & Nachrüstsätze | Bedienungsanleitung Stand: Mai 2016
Seite 42
250 350 450
1300 1200 1100
550 750 950
790 660 550
1060 1290 1500
2050 2150 2250
H eü
H gw
H grube
550 650 800
1000 850 700
1150 1400 1700
550 550 550
1600 1600 1600
2350 2450 2600
®
BatchPLUS - Komplettanlagen & Nachrüstsätze
Betriebsanleitung Stand: Mai-16
®
BatchPLUS
Höhe Erdüberdeckung
Höhe Grund- bzw.
Schichtenwasserstand,
minimal zulässiger
Abstand zur
Erdoberfläche
Erforderliche Tiefe der
Baugrube
1000 1300 1600
500 250 0
2100 2650 3200
550
1600
2800 3100 3400
