Abdeckung öffnen und schließen
7.3.8

Anschluss der Zu- und Ablaufleitung

7.3.9
Bei Komplettanlagen im Rundbehälter sind die Leitungsstutzen bereits installiert.
7.3.10 Leerrohr zwischen Schaltschrank und Behälter
Verlegen Sie als Verbindung zwischen Schaltkonsole / Schaltschrank und Behälter ein Leerrohr PVC KG DN
100 bis DN 200. Das Leerrohr muss nicht frostfrei verlegt werden. Es sollte mit leichtem Gefälle zum Behälter
verlegt werden, damit sich evtl. bildendes Schwitzwasser ablaufen kann.
Zur Einbindung des Leerrohres in den Behälter wurde am Behälter bereits ein Stutzen DN 100 angebracht.
Die Einbindung des Leerrohres auf Seiten des Schaltschrankstandortes kann entweder über 5 Bohrungen DN
30 oder eine Bohrung DN 100 bis DN 150 erfolgen. Es empfiehlt sich, nach Durchführung der Luftschläuche
und des Kabels die verbliebenen Öffnungen im Mauerwerk mit PU-Schaum auszuschäumen.
Rüsten Sie das Leerrohr in jedem Fall mit einem Ziehdraht oder –seil aus, um eine spätere Verlegung der
Luftschläuche und des Schwimmerkabels zu ermöglichen.
Verlegen Sie die Leerrohre bitte möglichst geradlinig zum Behälter. Jede Biegung und jeder Knick im Schlauch
erhöht den Druckwiderstand in den Luftzuleitungen und mindert damit die Leistungsfähigkeit der Anlage.
Verwenden Sie daher z.B. anstelle von 45°-Bögen immer zwei 30°-Bögen. Bitte verwenden Sie generell keine
90°-Bögen.
7.3.11 Schläuche und Schwimmerschalterkabel
Innerhalb des Behälters sind die Schlauchverbindungen werksseitig hergestellt. Stellen Sie nun die
Verbindungen zwischen Behälter und Schaltschrank wie nachstehend beschrieben her:
BatchPLUS ® – Komplettanlagen & Nachrüstsätze | Bedienungsanleitung Stand: Mai 2016
Seite 58

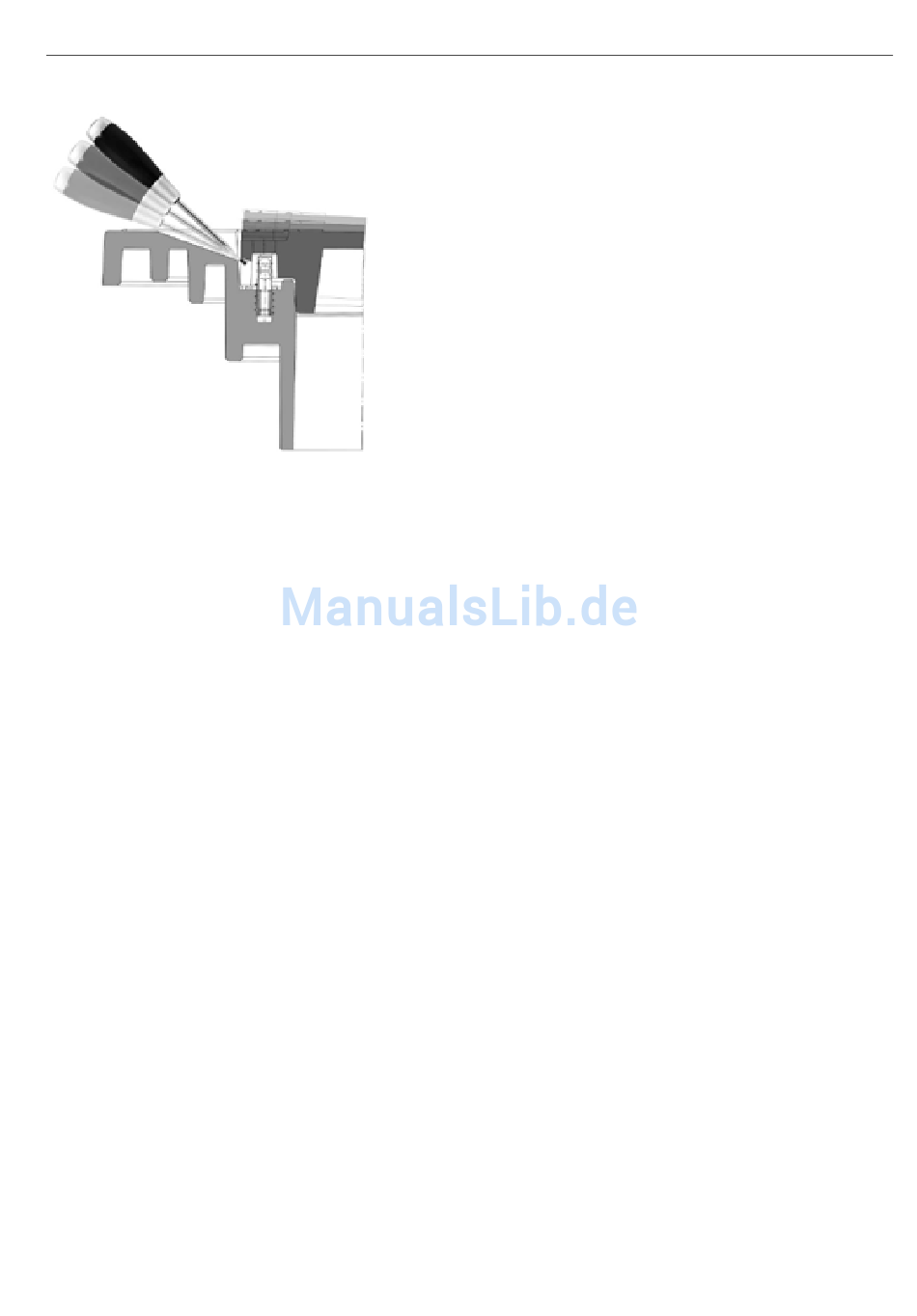

Öffnen:
Schraubendreher oder Deckelhaken in die Hebel-
tasche des Deckels stecken und kräftig nach unten
drücken
Schließen:
Deckel in die richtige Position bringen und kräftig nach
unten drücken
BatchPLUS
BatchPLUS
®
- Komplettanlagen & Nachrüstsätze
Betriebsanleitung Stand: Mai-16
Seite 58
®
