7.1.16 Leerrohr zwischen Schaltschrank und Behälter
Verlegen Sie als Verbindung zwischen Schaltkonsole / Schaltschrank und Behälter ein Leerrohr PVC KG DN
100 bis DN 200. Das Leerrohr muss nicht frostfrei verlegt werden. Es sollte mit leichtem Gefälle zum Behälter
verlegt werden, damit sich evtl. bildendes Schwitzwasser ablaufen kann.
Zur Einbindung des Leerrohres in den Behälter sind am Domschacht 2 mögliche Leerohranschlüsse
vorgesehen (s.7.1.13.1). Der Domschacht wird später auf die Öffnung der in Fließrichtung 2. Kammer
(Behandlungsvolumen, bei Zweibehälteranlagen entspricht dies dem 2. Behälter) aufgesetzt.
Die Einbindung des Leerrohres auf Seiten des Schaltschrankstandortes kann entweder über 5 Bohrungen DN
30 oder eine Bohrung DN 100 bis DN 150 erfolgen. Es empfiehlt sich, nach Durchführung der Luftschläuche
und des Kabels die verbliebenen Öffnungen im Mauerwerk mit PU-Schaum auszuschäumen.
Rüsten Sie das Leerrohr in jedem Fall mit einem Ziehdraht oder –seil aus, um eine spätere Verlegung der
Luftschläuche und des Schwimmerkabels zu ermöglichen.
Verlegen Sie die Leerrohre bitte möglichst geradlinig zum Behälter. Jede Biegung und jeder Knick im Schlauch
erhöht den Druckwiderstand in den Luftzuleitungen und mindert damit die Leistungsfähigkeit der Anlage.
Verwenden Sie daher z.B. anstelle von 45°-Bögen immer zwei 30°-Bögen. Bitte verwenden Sie generell keine
90°-Bögen.
7.1.17 Schläuche und Schwimmerschalterkabel
Innerhalb des Behälters sind die Schlauchverbindungen werksseitig hergestellt. Stellen Sie nun die
Verbindungen zwischen Behälter und Schaltschrank wie nachstehend beschrieben her:
7.1.18 Anpassen der Luftschläuche
Der Schlauch wird standardmäßig als 50 m Rolle geliefert. Die Rolle ist ähnlich einem Feuerwehrschlauch
abzurollen.

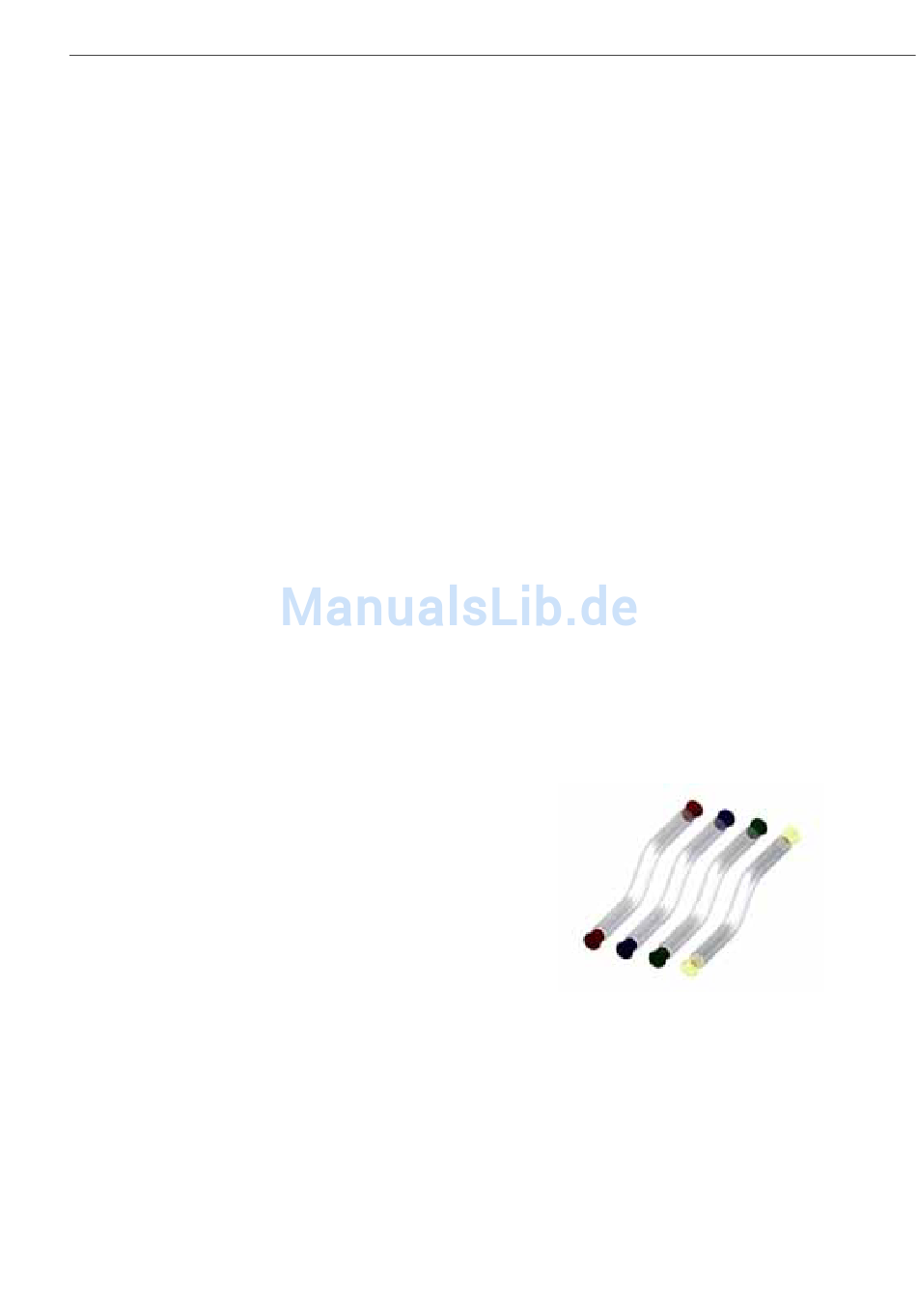

Teilen Sie die Rolle Schlauch in vier gleich lange Stücke.
Markieren Sie beide Enden der Schläuche z. B. mit farbigem
Klebeband.
Rot Beschickung
Blau Klarwasserabzug
Grün Schlammabzug
Transparent Belüftung
7.1.19 Anschluss der Schläuche
Befestigen Sie die vorher zurechtgeschnittenen Schläuche mittels beiliegender Schlauchschellen an den
entsprechenden Schlauchanschlüssen.
Bündeln Sie die Luftschläuche und das Schwimmerschalterkabel. Ziehen Sie diese nach Montage der
Domschächte gemeinsam mittels Zugdraht durch das bauseits verlegte Leerrohr in Richtung Schaltschrank.
Die maximale Schlauchlänge zwischen Steuerung und Kläranlage darf 12,5 m nicht überschreiten.
®
