Datenverknüpfungen
Wichtig! Schalten Sie die Stromzufuhr zum Gerät ab, bevor Sie die Datenverbindung herstellen oder trennen.

DMX und RDM

Der ERA 600 Performance verfügt über 5-polige XLR-Anschlüsse für DMX- und RDM-Eingang und
-Ausgang (siehe A in Abbildung 8). Stiftbelegung beider Anschlüsse ist:
• Pin 1 = Schirm
• Pin 2 zu Daten 1 Cold (-)
• Pin 3 zu Daten 1 Hot (+).
Die Pins 4 und 5 werden vom Gerät nicht benutzt, sondern zwischen Eingangs- und Ausgangsbuchsen
überbrückt. Diese Pins können daher bei Bedarf als Pass-Through-Verbindung für ein zusätzliches
Datensignal verwendet werden.
Tipps für die zuverlässige Datenübertragung
• Verwenden Sie geschirmtes Twisted-Pair-Kabel für RS-485-Geräte: Ein Standard-Mikrofonkabel kann
Steuerdaten nicht zuverlässig über lange Strecken übertragen. 24-AWG-Kabel sind für Übertragungen
auf bis zu 300 Meter geeignet. Für größere Entfernungen werden Kabel mit einem größeren
Durchmesser und/oder ein Verstärker empfohlen.
• Um die Datenverknüpfung in Zweige aufzuteilen, verwenden Sie den optisch isolierten Splitterverstärker
Martin RDM 5.5 Splitter (siehe „Verwandte Artikel" auf Seite 28).
• Überlasten Sie die DMX-Datenverbindung nicht. Sie können bis zu 32 Geräte über eine serielle
DMX-Verbindung anschließen.
• Terminieren Sie das letzte Gerät der Leitung mit einem DMX-Abschlussstecker.
Datenverbindung über DMX-Kabel
Zur Verbindung des ERA 600 Performance mit DMX- und/oder RDM-Daten, die über ein DMX-Kabel
übertragen werden:
1. Trennen Sie das Gerät vom Stromnetz.
2. Schließen Sie den DMX-Datenausgang des Controllers mit einem hochwertigen DMX-Kabel an die
Dateneingangsbuchse (XLR-Stecker) des ERA 600 Performance an.
3. Führen Sie das DMX-Kabel der Datenausgangsbuchse (XLR-Buchse) des ERA 600 Performance zum
Dateneingang des nächsten Geräts und fahren Sie fort, bis die Verbindung abgeschlossen ist.
4. Terminieren Sie die Datenverbindung, indem Sie einen 120 Ohm, 0,25 Watt Widerstand zwischen den
Daten 1 Hot (+) und Cold (-) Leiter am Datenausgang des letzten Geräts auf der Verbindung
anschließen. Wenn die Verbindung mit Hilfe eines DMX-Splitters in Zweige unterteilt ist, terminieren Sie
jeden Zweig der Verbindung.
5. Sie können nun Strom anlegen.

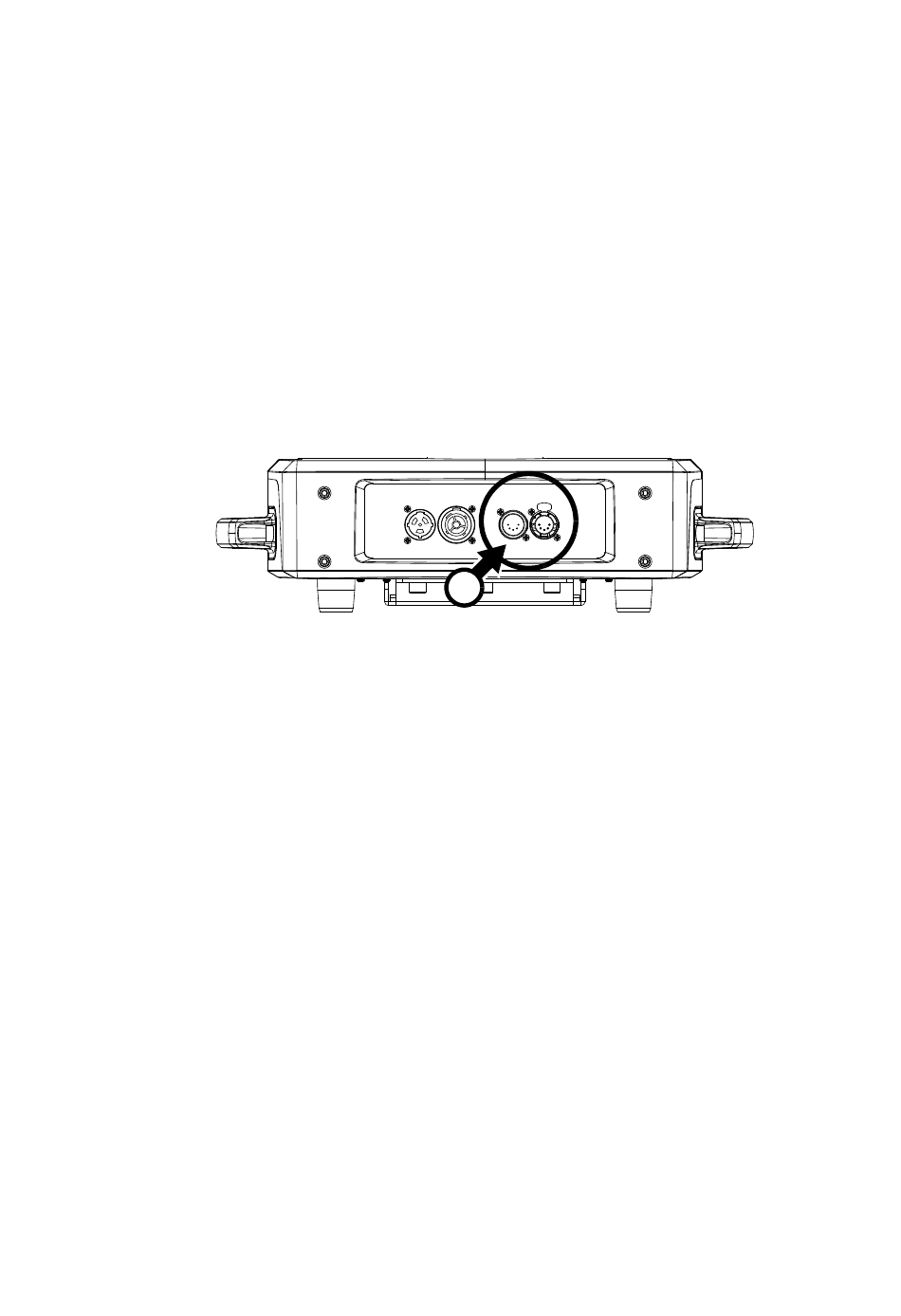

A
Abbildung 8: Datenverbindung
