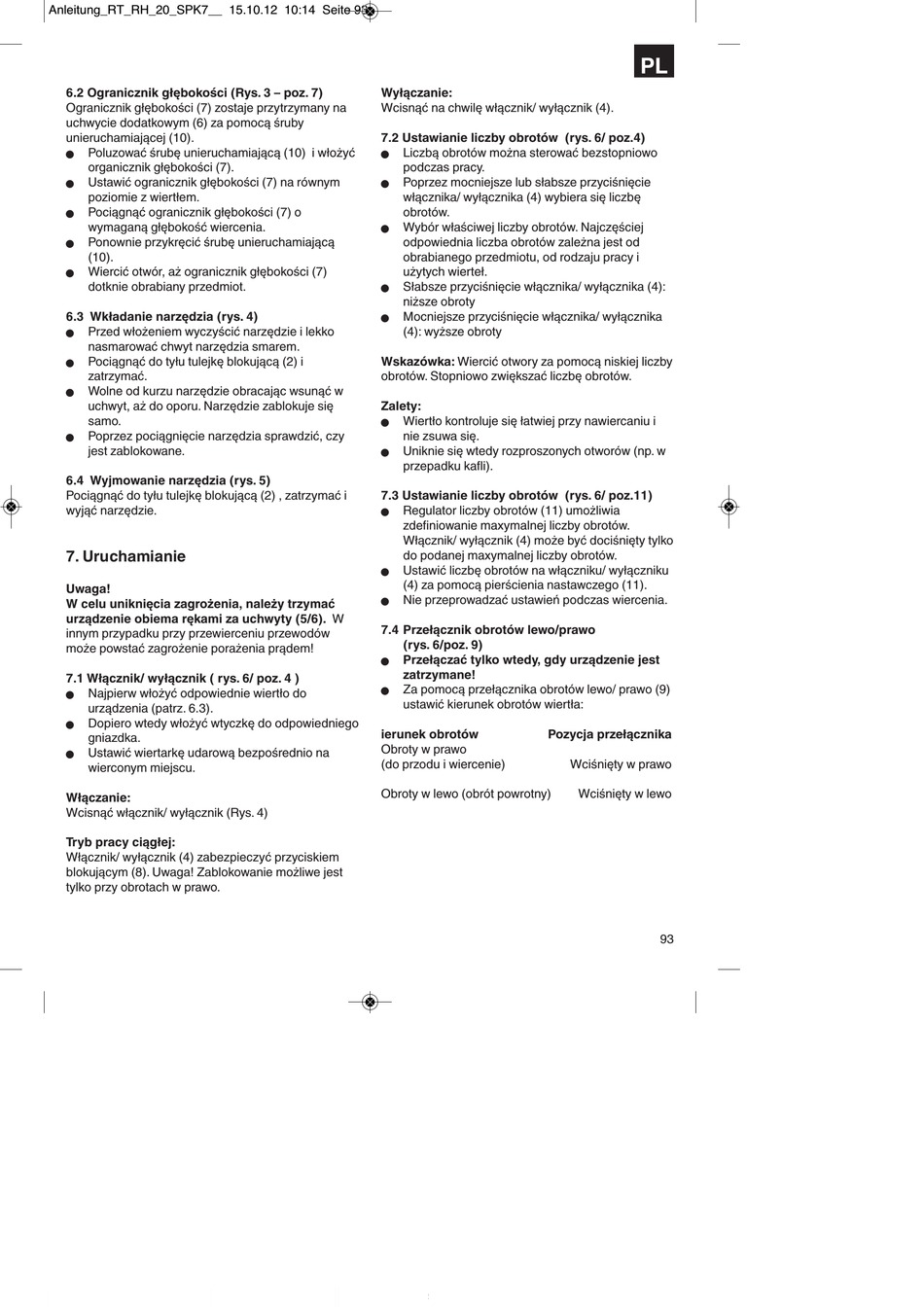

EINHELL RT-RH 20 Originalbetriebsanleitung Seite 93

Anleitung_RT_RH_20_SPK7__ 15.10.12 10:14 Seite 93
6.2 Ogranicznik głębokości (Rys. 3 – poz. 7)
Ogranicznik głębokości (7) zostaje przytrzymany na
uchwycie dodatkowym (6) za pomocą śruby
unieruchamiającej (10).
Poluzować śrubę unieruchamiającą (10) i włożyć
n
organicznik głębokości (7).
Ustawić ogranicznik głębokości (7) na równym
n
poziomie z wiertłem.
Pociągnąć ogranicznik głębokości (7) o
n
wymaganą głębokość wiercenia.
Ponownie przykręcić śrubę unieruchamiającą
n
(10).
Wiercić otwór, aż ogranicznik głębokości (7)
n
dotknie obrabiany przedmiot.
6.3 Wkładanie narzędzia (rys. 4)
Przed włożeniem wyczyścić narzędzie i lekko
n
nasmarować chwyt narzędzia smarem.
Pociągnąć do tyłu tulejkę blokującą (2) i
n
zatrzymać.
Wolne od kurzu narzędzie obracając wsunąć w
n
uchwyt, aż do oporu. Narzędzie zablokuje się
samo.
Poprzez pociągnięcie narzędzia sprawdzić, czy
n
jest zablokowane.
6.4 Wyjmowanie narzędzia (rys. 5)
Pociągnąć do tyłu tulejkę blokującą (2) , zatrzymać i
wyjąć narzędzie.
7. Uruchamianie
Uwaga!
W celu uniknięcia zagrożenia, należy trzymać
urządzenie obiema rękami za uchwyty (5/6). W
innym przypadku przy przewierceniu przewodów
może powstać zagrożenie porażenia prądem!
7.1 Włącznik/ wyłącznik ( rys. 6/ poz. 4 )
Najpierw włożyć odpowiednie wiertło do
n
urządzenia (patrz. 6.3).
Dopiero wtedy włożyć wtyczkę do odpowiedniego
n
gniazdka.
Ustawić wiertarkę udarową bezpośrednio na
n
wierconym miejscu.
Włączanie:
Wcisnąć włącznik/ wyłącznik (Rys. 4)
Tryb pracy ciągłej:
Włącznik/ wyłącznik (4) zabezpieczyć przyciskiem
blokującym (8). Uwaga! Zablokowanie możliwe jest
tylko przy obrotach w prawo.
Wyłączanie:
Wcisnąć na chwilę włącznik/ wyłącznik (4).
7.2 Ustawianie liczby obrotów (rys. 6/ poz.4)
Liczbą obrotów można sterować bezstopniowo
n
podczas pracy.
Poprzez mocniejsze lub słabsze przyciśnięcie
n
włącznika/ wyłącznika (4) wybiera się liczbę
obrotów.
Wybór właściwej liczby obrotów. Najczęściej
n
odpowiednia liczba obrotów zależna jest od
obrabianego przedmiotu, od rodzaju pracy i
użytych wierteł.
Słabsze przyciśnięcie włącznika/ wyłącznika (4):
n
niższe obroty
Mocniejsze przyciśnięcie włącznika/ wyłącznika
n
(4): wyższe obroty
Wskazówka: Wiercić otwory za pomocą niskiej liczby
obrotów. Stopniowo zwiększać liczbę obrotów.
Zalety:
Wiertło kontroluje się łatwiej przy nawiercaniu i
n
nie zsuwa się.
Uniknie się wtedy rozproszonych otworów (np. w
n
przepadku kafli).
7.3 Ustawianie liczby obrotów (rys. 6/ poz.11)
Regulator liczby obrotów (11) umożliwia
n
zdefiniowanie maxymalnej liczby obrotów.
Włącznik/ wyłącznik (4) może być dociśnięty tylko
do podanej maxymalnej liczby obrotów.
Ustawić liczbę obrotów na włączniku/ wyłączniku
n
(4) za pomocą pierścienia nastawczego (11).
Nie przeprowadzać ustawień podczas wiercenia.
n
7.4 Przełącznik obrotów lewo/prawo
(rys. 6/poz. 9)
Przełączać tylko wtedy, gdy urządzenie jest
n
zatrzymane!
Za pomocą przełącznika obrotów lewo/ prawo (9)
n
ustawić kierunek obrotów wiertła:
ierunek obrotów Pozycja przełącznika
Obroty w prawo
(do przodu i wiercenie)
Obroty w lewo (obrót powrotny)
PL
Wciśnięty w prawo
Wciśnięty w lewo
