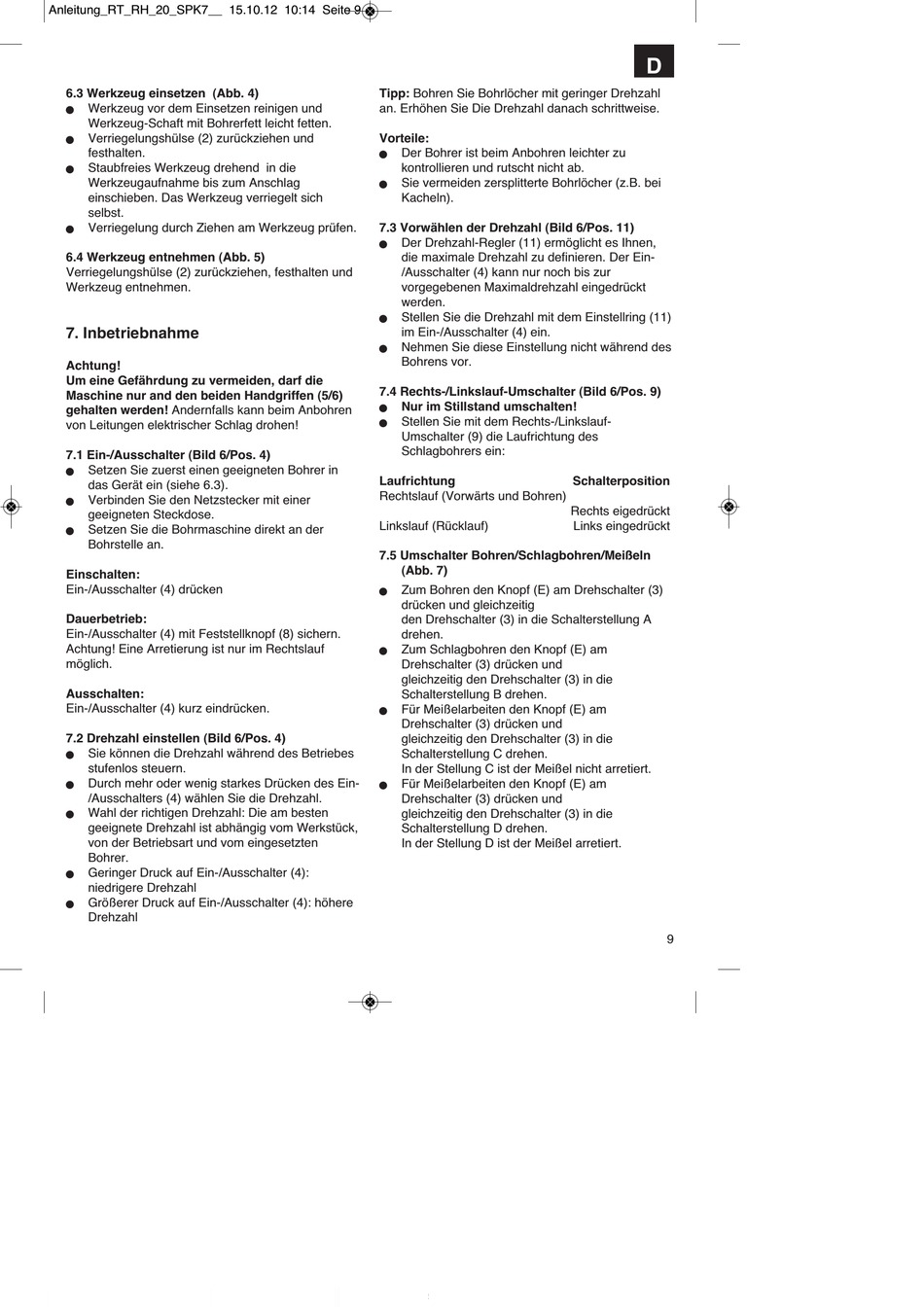

Anleitung_RT_RH_20_SPK7__ 15.10.12 10:14 Seite 9
6.3 Werkzeug einsetzen (Abb. 4)
Werkzeug vor dem Einsetzen reinigen und
n
Werkzeug-Schaft mit Bohrerfett leicht fetten.
Verriegelungshülse (2) zurückziehen und
n
festhalten.
Staubfreies Werkzeug drehend in die
n
Werkzeugaufnahme bis zum Anschlag
einschieben. Das Werkzeug verriegelt sich
selbst.
Verriegelung durch Ziehen am Werkzeug prüfen.
n
6.4 Werkzeug entnehmen (Abb. 5)
Verriegelungshülse (2) zurückziehen, festhalten und
Werkzeug entnehmen.

7. Inbetriebnahme

Achtung!
Um eine Gefährdung zu vermeiden, darf die
Maschine nur and den beiden Handgriffen (5/6)
gehalten werden! Andernfalls kann beim Anbohren
von Leitungen elektrischer Schlag drohen!
7.1 Ein-/Ausschalter (Bild 6/Pos. 4)
Setzen Sie zuerst einen geeigneten Bohrer in
n
das Gerät ein (siehe 6.3).
Verbinden Sie den Netzstecker mit einer
n
geeigneten Steckdose.
Setzen Sie die Bohrmaschine direkt an der
n
Bohrstelle an.
Einschalten:
Ein-/Ausschalter (4) drücken
Dauerbetrieb:
Ein-/Ausschalter (4) mit Feststellknopf (8) sichern.
Achtung! Eine Arretierung ist nur im Rechtslauf
möglich.
Ausschalten:
Ein-/Ausschalter (4) kurz eindrücken.
7.2 Drehzahl einstellen (Bild 6/Pos. 4)
Sie können die Drehzahl während des Betriebes
n
stufenlos steuern.
Durch mehr oder wenig starkes Drücken des Ein-
n
/Ausschalters (4) wählen Sie die Drehzahl.
Wahl der richtigen Drehzahl: Die am besten
n
geeignete Drehzahl ist abhängig vom Werkstück,
von der Betriebsart und vom eingesetzten
Bohrer.
Geringer Druck auf Ein-/Ausschalter (4):
n
niedrigere Drehzahl
Größerer Druck auf Ein-/Ausschalter (4): höhere
n
Drehzahl
Tipp: Bohren Sie Bohrlöcher mit geringer Drehzahl
an. Erhöhen Sie Die Drehzahl danach schrittweise.
Vorteile:
Der Bohrer ist beim Anbohren leichter zu
n
kontrollieren und rutscht nicht ab.
Sie vermeiden zersplitterte Bohrlöcher (z.B. bei
n
Kacheln).
7.3 Vorwählen der Drehzahl (Bild 6/Pos. 11)
Der Drehzahl-Regler (11) ermöglicht es Ihnen,
n
die maximale Drehzahl zu definieren. Der Ein-
/Ausschalter (4) kann nur noch bis zur
vorgegebenen Maximaldrehzahl eingedrückt
werden.
Stellen Sie die Drehzahl mit dem Einstellring (11)
n
im Ein-/Ausschalter (4) ein.
Nehmen Sie diese Einstellung nicht während des
n
Bohrens vor.
7.4 Rechts-/Linkslauf-Umschalter (Bild 6/Pos. 9)
Nur im Stillstand umschalten!
n
Stellen Sie mit dem Rechts-/Linkslauf-
n
Umschalter (9) die Laufrichtung des
Schlagbohrers ein:
Laufrichtung
Rechtslauf (Vorwärts und Bohren)
Linkslauf (Rücklauf)
7.5 Umschalter Bohren/Schlagbohren/Meißeln
(Abb. 7)
Zum Bohren den Knopf (E) am Drehschalter (3)
n
drücken und gleichzeitig
den Drehschalter (3) in die Schalterstellung A
drehen.
Zum Schlagbohren den Knopf (E) am
n
Drehschalter (3) drücken und
gleichzeitig den Drehschalter (3) in die
Schalterstellung B drehen.
Für Meißelarbeiten den Knopf (E) am
n
Drehschalter (3) drücken und
gleichzeitig den Drehschalter (3) in die
Schalterstellung C drehen.
In der Stellung C ist der Meißel nicht arretiert.
Für Meißelarbeiten den Knopf (E) am
n
Drehschalter (3) drücken und
gleichzeitig den Drehschalter (3) in die
Schalterstellung D drehen.
In der Stellung D ist der Meißel arretiert.
D
Schalterposition
Rechts eigedrückt
Links eingedrückt
9
