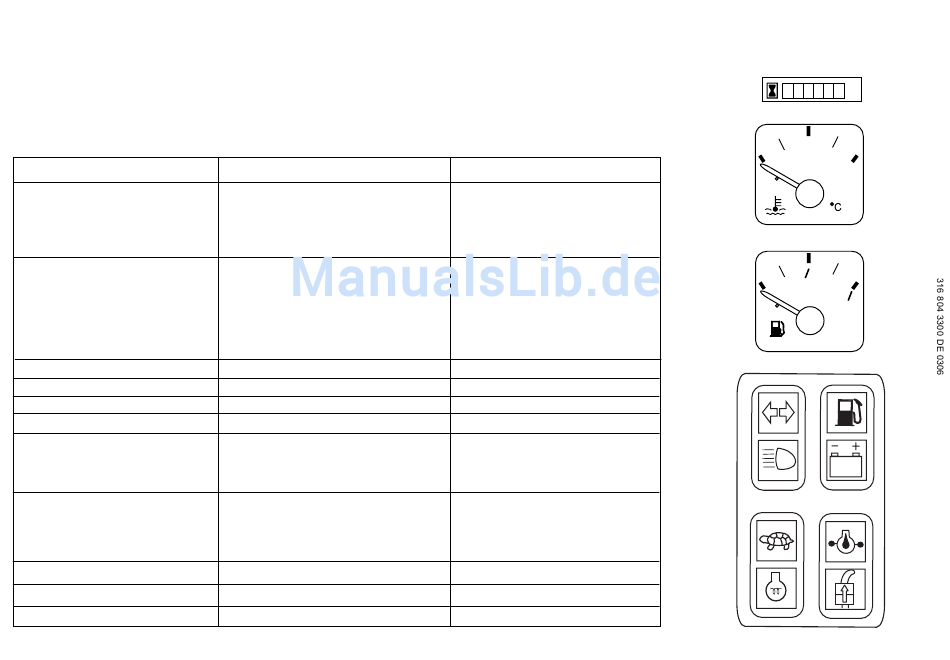

ANZEIGEGERÄTE UND WARNLEUCHTEN
Anzeigegeräte
Warnleuchten
1) Betriebsstundenzähler
4) Linker und rechter Blinker
2) Kühlmitteltemperaturanzeige
5) Warnleuchte, geringer Kraftstoffvorrat
3) Kraftstoffvorratsanzeige
6) Scheinwerfer, Begrenzungsleuchten
Anzeigeelement
Betriebsstundenzähler (1). Die
Zahlenanzeige gibt die vollen
Betriebsstunden in weiß und die 1/10
Betriebsstunden in rot an.
Motor-Kühlmitteltemperaturanzeige (2)
Kraftstoffvorratsanzeige (3)
Blinker-Kontrolleuchte (4)
Warnleuchte, geringer Kraftstoffvorrat (5)
Scheinwerfer, Begrenzungsleuchten (6)
Batterieentladeanzeige (7)
Kriechgangsteuerung (8)
(Motoröldruck-Kontrolleuchte)
Warnleuchte, niedriger Hydrauliköldruck (9)
Glühkerzen-Anzeige (10)
Rußfilter-Anzeige (11)
12
7) Batterieladeanzeige
8) Kriechgangsteuerung
9) Warnleuchte, niedriger Hydraulikdruck
Funktion
Zeigt die Betriebsstunden des Staplers an;
Bezugswert für Kontroll- und
Wartungsarbeiten.
Zeigt die Motor-Kühlmitteltemperatur an.
Zeigt die Kraftstoffmenge im Vorratsbehälter an.
Zeigt Blinkerfunktion, wenn betätigt.
Zeigt geringen Kraftstoffvorrat an.
Zeigt die eingeschaltete Beleuchtung an.
Zeigt Störung in der elektrischen Anlage an.
Zeigt zu niedrigen Öldruck in der
Motorschmierung an.
Leuchtet bei zu niedrigem Hydrauliköldruck auf.
Leuchtet auf, wenn Regeneration erforderlich ist.
10) Glühkerzen-Anzeige
11) Rußfilter-Anzeige
Mögliche Störung(en)
HINWEIS
Beim Ersetzen eines defekten Betriebs-
stundenzählers sind die jeweiligen
Betriebsstunden zu notieren. Daten auf
Permanentband vermerken und neben
dem Betriebsstundenzähler anbringen.
Ein extrem hoher Wert kann folgende
Ursachen haben:
-
Spannung des Gebläserad-
Antriebsriemens zu gering
-
Schmutz auf Ölkühler und/oder
Kühlgebläsen
-
Schmutz auf Kühler
-
Einspritzanlage falsch eingestellt
-
Keilriemen gerissen oder lose
-
Kabel beschädigt
-
Drehstromlichtmaschine defekt
-
Regler oder Relais defekt
-
Ölstand in Motor-Ölwanne zu niedrig
-
Motor läuft heiß
-
Öl entspricht nicht der
Schmiermittelvorschrift
-
Internes Leck im Schmiersystem
Ölstand kontrollieren, ggf. nachfüllen.
Regenerieren oder Filterpatrone wechseln.
BESCHREIBUNG
h
1
0 0 0 0 0 0
2
80
40
120
3
1
2
4
0
4
4
5
6
7
8
9
10
11
