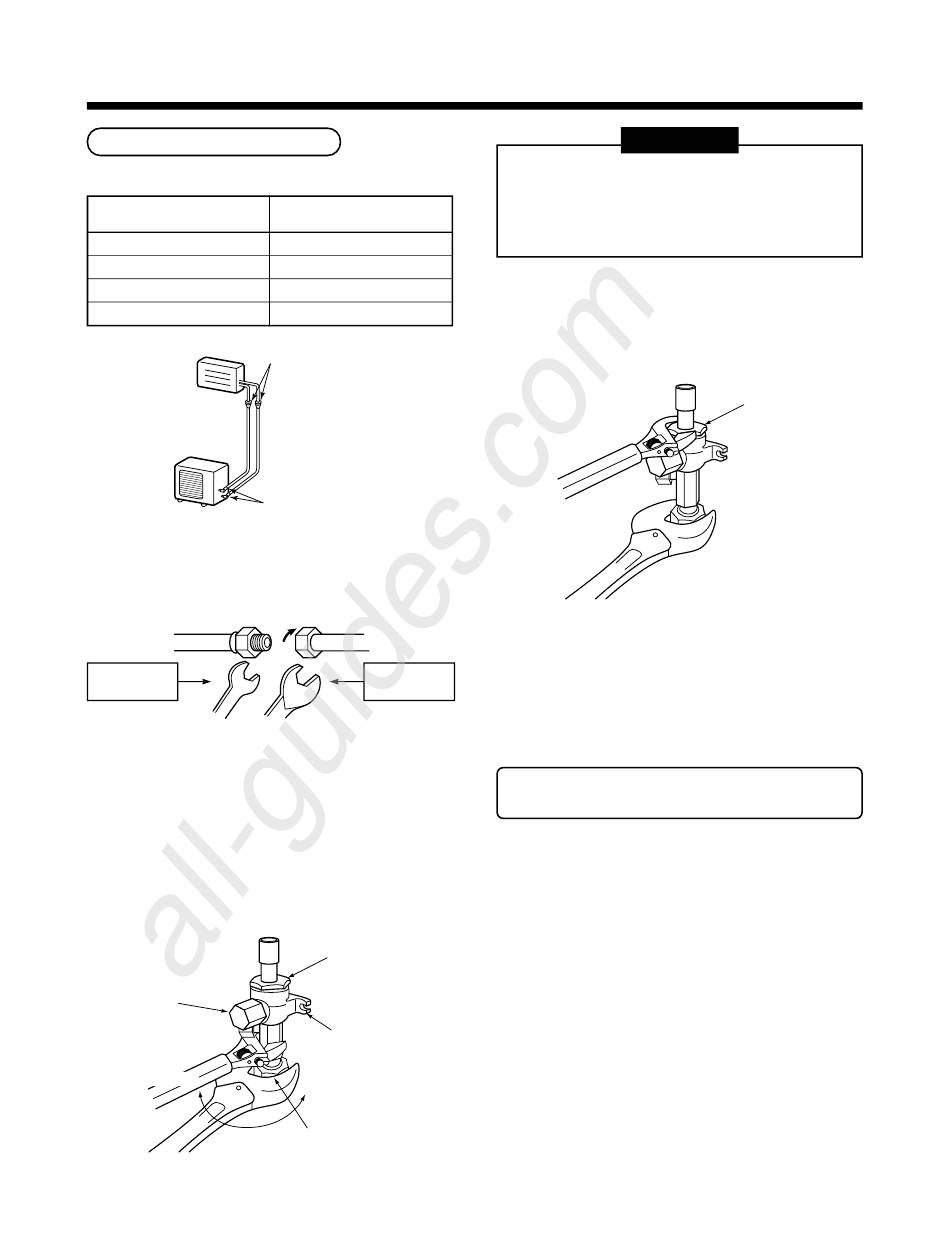

Apertar a Peça de Ligação
Diâmetro exterior
do cubo de cobre
6.4 mm (diam.)
9.5 mm (diam.)
12.7 mm (diam.)
15.9 mm (diam.)
Alargamento
do lado da
unidade exterior
Alinhe os centros dos tubos de ligação e aperte a porca
de alargamento o máximo possível com os dedos.
Depois, aperte a porca com uma chave-inglesa e chave
dinamométrica conforme ilustrado na figura.
Metade de união
Lado roscado
exterior
Utilize uma chave-inglesa
para prender.
• Conforme ilustrado na figura, certifique-se de que
utiliza uma chave dupla para desapertar ou apertar a
porca de alargamento da válvula do lado do gás. Se
utilizar uma chave única, não é possível apertar a
porca com a necessária torção de aperto.
Pelo contrário, utilize uma chave única para
desapertar ou apertar a porca de alargamento da
válvula do lado do líquido.
Tampa
Desapertada
Válvula do lado do gás
All manuals and user guides at all-guides.com
(Unidade: N•m)
Torção de aperto
14 a 18 (1.4 a 1.8 kgf•m)
33 a 42 (3.3 a 4.2 kgf•m)
50 a 62 (5.0 a 6.2 kgf•m)
68 a 82 (6.8 a 8.2 kgf•m)
Alargamento
do lado da
unidade interior
Porca de alargamento
Lado roscado
interior
Utilize uma chave dinamométrica
para prender.
Cobertura
Válvula da
tubagem
Apertada
Porca de alargamento
REQUISITO
1. Não aplicar a chave inglesa na tampa.
A válvula pode partir-se.
2. Se aplicar um excesso de torção, a porca poderá
partir-se, dependendo das condições de
instalação.
• Depois da instalação, verifique a existência de fugas
de gás na peça de ligação da tubagem com azoto.
INCORRECTO
• A pressão do R410A é mais elevada do que a do R22
(aprox. 1.6 vezes). Como tal, usando uma chave de
torque, aperte com firmeza as secções de ligação do
tubo de alargamento que ligam as unidades interior e
exterior até atingir a torção especificada. As ligações
incompletas podem provocar não só fugas de gás,
como também problemas no ciclo de refrigeração.
Não aplique óleo de máquina refrigerante na
superfície alargada.
