Manomètre composé
–101kPa
(–76cmHg)
Manette BP
Tuyau de
remplissage
(pour le R410A
seulement)
Orifice de service
(noyau de la soupape
(pointeau de réglage))
Soupape calfeutrée
côté gaz

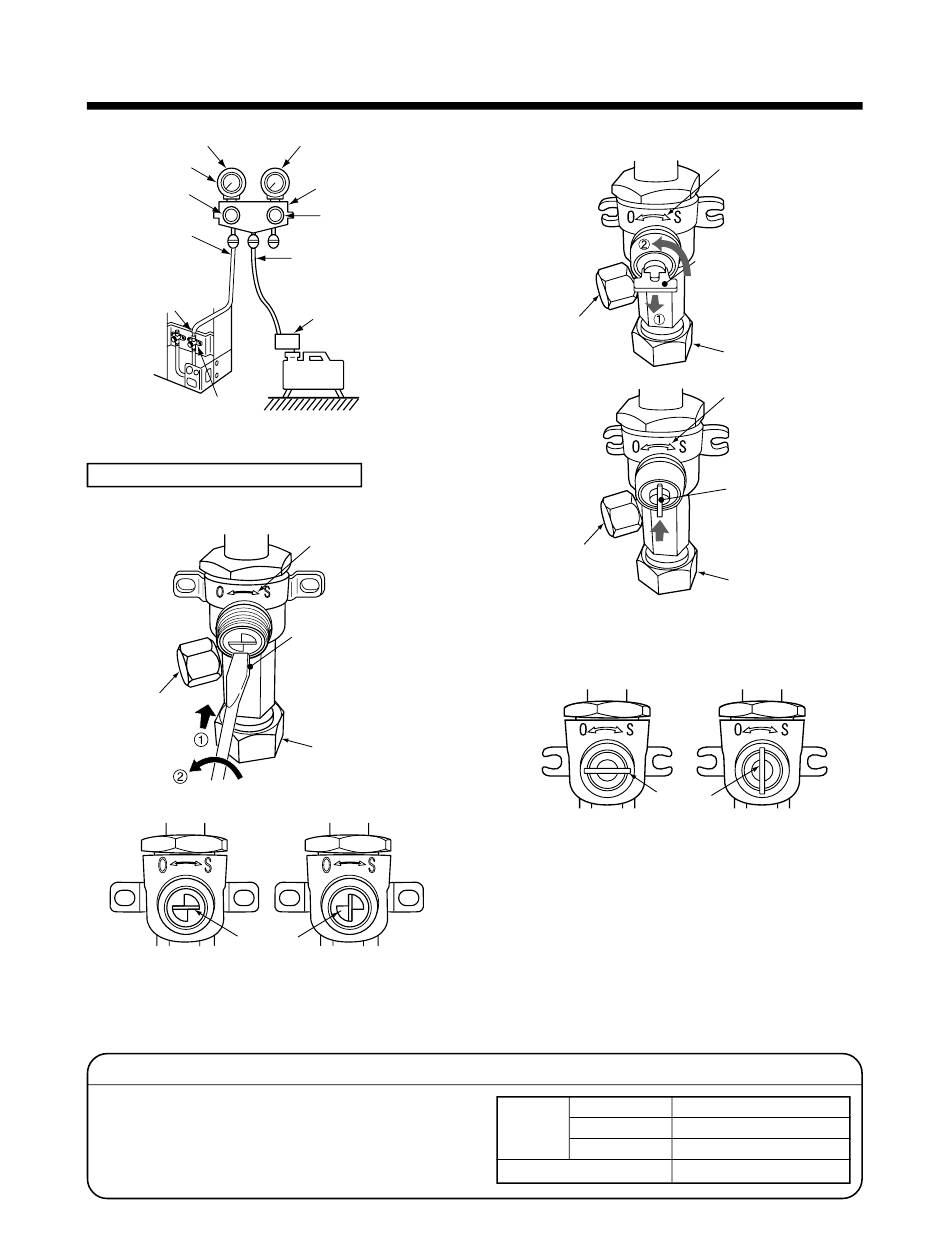

Mode d'ouverture des soupapes
Il y a deux types de robinets du côté gaz.
Cherchez celui qui correspond.
<TYPE 1>
Orifice de
remplissage
Position des rainures pour le tournevis
Rainures
pour tournevis
Complètement fermée
*1. Lorsque vous ouvrez complètement, cessez de
pousser lorsque le tournevis heurte la butée afin de
ne pas endommager le clapet. (5 N•m ou moins)
• Ouvrez la tige de la soupape ou la manette jusqu'à
ce qu'elle touche la butée. Il n'est pas nécessaire de
forcer plus.
• Serrez bien le chapeau avec une clé dynamométrique.
• Couple de serrage du chapeau
All manuals and user guides at all-guides.com
Manomètre
Soupape du collecteur
Manette HP
(complètement fermée)
Tuyau de remplissage
(pour le R410A seulement)
Adaptateur de la pompe à vide
pour la prévention du refoulement
(pour le R410A seulement)
Pompe
à vide
Soupape
Avec un petit tournevis plat,
faites tourner de 90˚ en
sens antihoraire jusqu'à ce
qu'il heurte la butée.
(complètement ouvert)
Ecrou évasé
Complètement ouverte
Précautions concernant la manipulation de la soupape
<TYPE 2>
Orifice de
remplissage
Orifice de
remplissage
Position de la manette
Complètement fermée
*1. N'utilisez pas la pompe à vide, l'adaptateur de la
pompe à vide et le collecteur manométrique sans
vous être reporté aux manuels fournis avec chaque
outil. Pour la pompe à vide, vérifiez si l'huile atteint
le niveau spécifié de la jauge.
*2. Lors de la purge, vérifiez à nouveau si l'orifice de
raccordement du tuyau de remplissage, pourvu
d'une saillie pour pousser le noyau de la soupape,
est bien raccordé à l'orifice de remplissage.
Ø9.5
Taille de la
Ø15.9 (TYPE 1)
soupape
Ø15.9 (TYPE 2)
Orifice de remplissage
24
Soupape
Manette
Tirez la manette et à l'aide de
pinces, etc. faites-la tourner
de 90˚ en sens horaire inverse
(ouvrez-la complètement).
Ecrou évasé
Soupape
Poussez la manette.
Ecrou évasé
Manette
Complètement ouverte
33 à 42 N•m (3.3 à 4.2 kgf•m)
14 à 18 N•m (1.4 à 1.8 kgf•m)
20 à 25 N•m (2.0 à 2.5 kgf•m)
14 à 18 N•m (1.4 à 1.8 kgf•m)
