Inbetriebnahme

18.1

Ausrichtung

8025665 / 2020-11-13 | SICK
Subject to change without notice

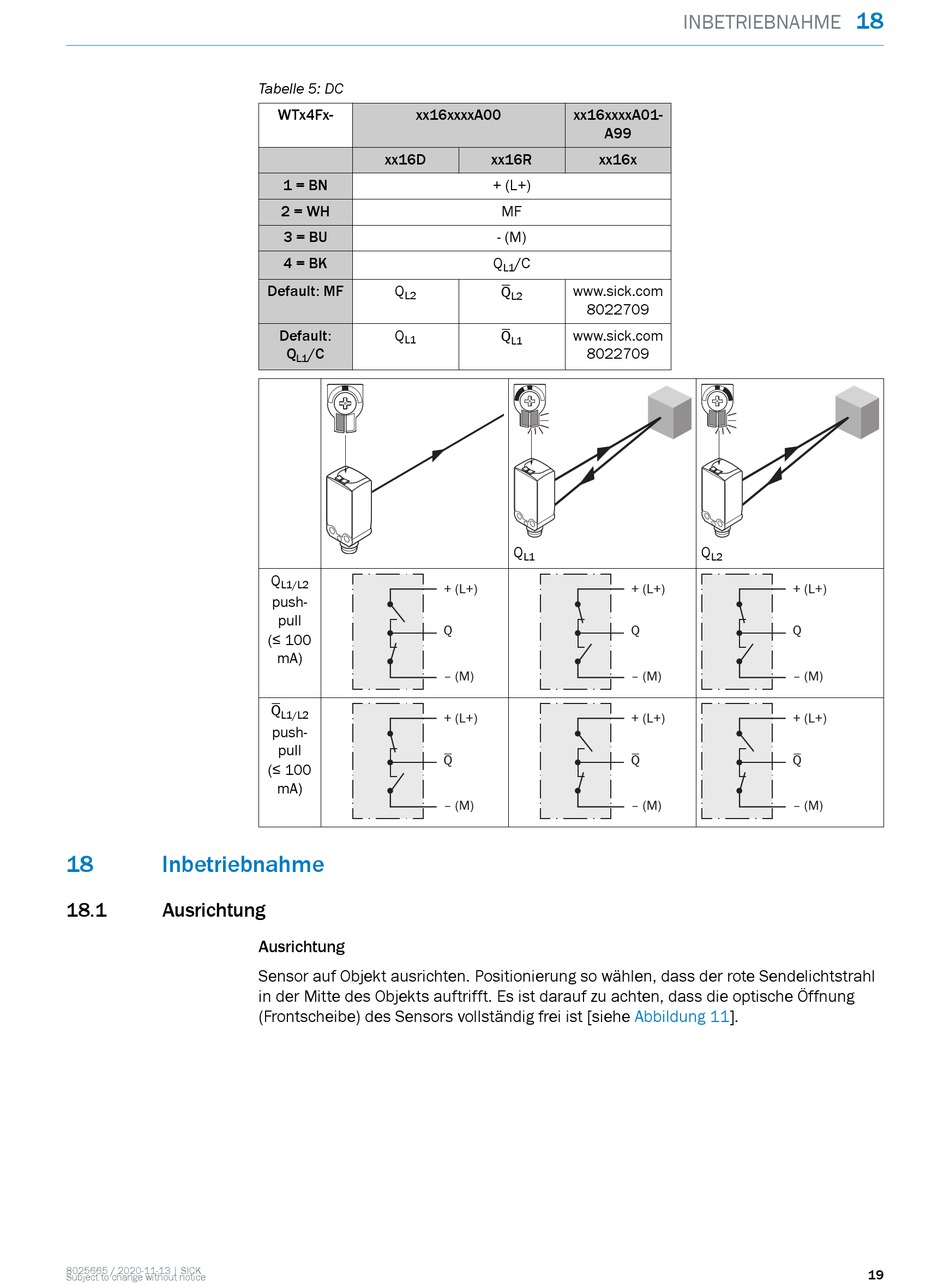

Tabelle 5: DC
WTx4Fx- xx16xxxxA00
xx16D
1 = BN
2 = WH
3 = BU
4 = BK
Default: MF Q
L2
Default: Q
L1
Q /C
L1
Q
L1/L2
push-
pull
(≤ 100
mA)
Q
L1/L2
push-
pull
(≤ 100
mA)
Ausrichtung
Sensor auf Objekt ausrichten. Positionierung so wählen, dass der rote Sendelichtstrahl
in der Mitte des Objekts auftrifft. Es ist darauf zu achten, dass die optische Öffnung
(Frontscheibe) des Sensors vollständig frei ist [siehe
xx16xxxxA01-
A99
xx16R xx16x
+ (L+)
MF
- (M)
Q /C
L1
www.sick.com
Q
L2
8022709
www.sick.com
Q
L1
8022709
Q
L1
+ (L+)
Q
‒ (M)
+ (L+)
Q
‒ (M)
INBETRIEBNAHME
Q
L2
+ (L+) + (L+)
Q Q
‒ (M) ‒ (M)
+ (L+) + (L+)
Q Q
‒ (M) ‒ (M)
Abbildung 11].
