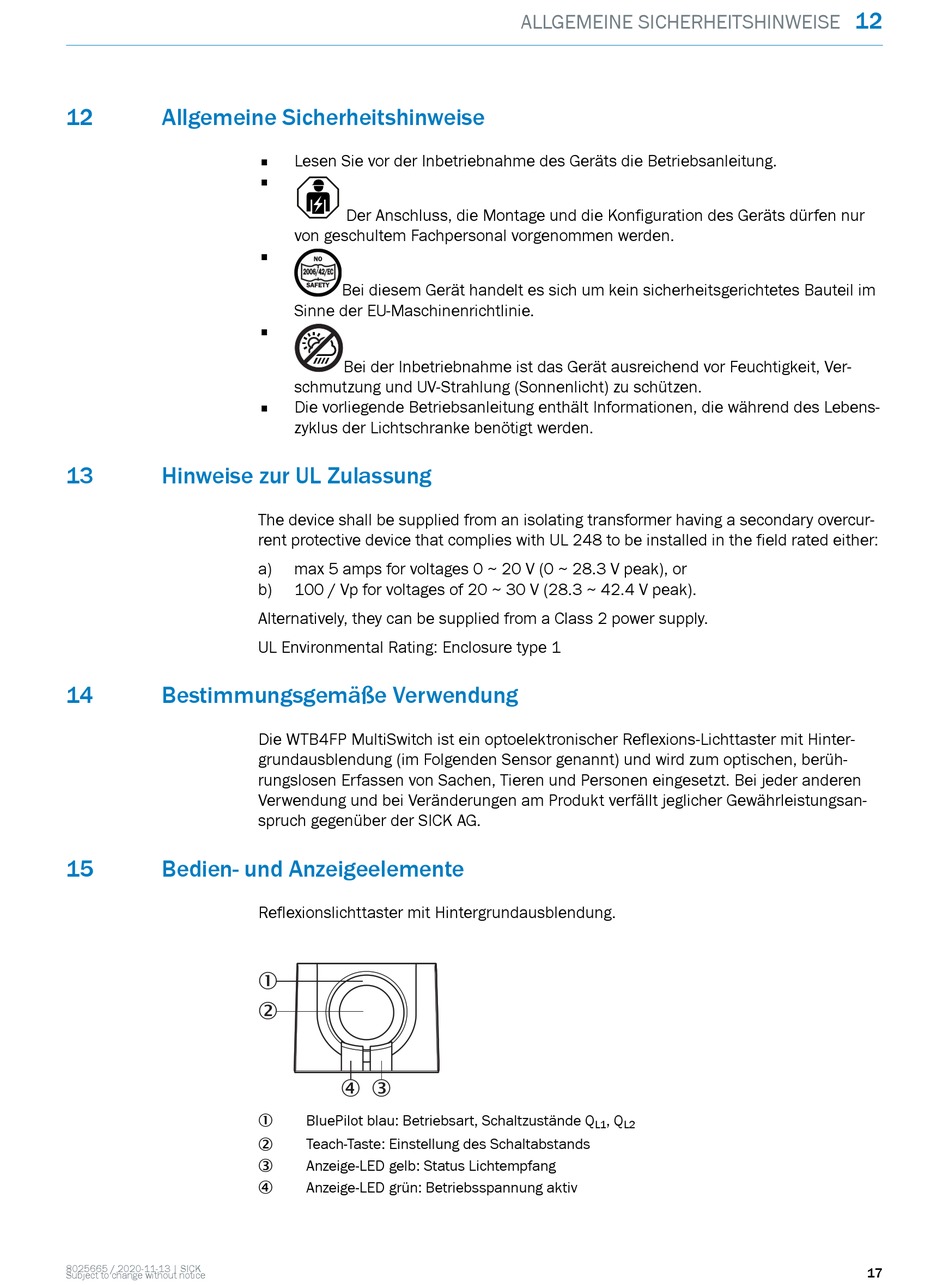

Allgemeine Sicherheitshinweise; Hinweise Zur Ul Zulassung; Bestimmungsgemäße Verwendung; Bedien- Und Anzeigeelemente - SICK W4F MultiSwitch Serie Betriebsanleitung

12

Allgemeine Sicherheitshinweise

13

Hinweise zur UL Zulassung

14 Bestimmungsgemäße Verwendung
15

Bedien- und Anzeigeelemente

8025665 / 2020-11-13 | SICK
Subject to change without notice
Lesen Sie vor der Inbetriebnahme des Geräts die Betriebsanleitung.
■
■
Der Anschluss, die Montage und die Konfiguration des Geräts dürfen nur
von geschultem Fachpersonal vorgenommen werden.
■
NO
2006/42/EC
Bei diesem Gerät handelt es sich um kein sicherheitsgerichtetes Bauteil im
SAFETY
Sinne der EU-Maschinenrichtlinie.
■
Bei der Inbetriebnahme ist das Gerät ausreichend vor Feuchtigkeit, Ver‐
schmutzung und UV-Strahlung (Sonnenlicht) zu schützen.
Die vorliegende Betriebsanleitung enthält Informationen, die während des Lebens‐
■
zyklus der Lichtschranke benötigt werden.
The device shall be supplied from an isolating transformer having a secondary overcur‐
rent protective device that complies with UL 248 to be installed in the field rated either:
a) max 5 amps for voltages 0 ~ 20 V (0 ~ 28.3 V peak), or
b) 100 / Vp for voltages of 20 ~ 30 V (28.3 ~ 42.4 V peak).
Alternatively, they can be supplied from a Class 2 power supply.
UL Environmental Rating: Enclosure type 1
Die WTB4FP MultiSwitch ist ein optoelektronischer Reflexions-Lichttaster mit Hinter‐
grundausblendung (im Folgenden Sensor genannt) und wird zum optischen, berüh‐
rungslosen Erfassen von Sachen, Tieren und Personen eingesetzt. Bei jeder anderen
Verwendung und bei Veränderungen am Produkt verfällt jeglicher Gewährleistungsan‐
spruch gegenüber der SICK AG.
Reflexionslichttaster mit Hintergrundausblendung.
1
2
4 3
BluePilot blau: Betriebsart, Schaltzustände Q
1
Teach-Taste: Einstellung des Schaltabstands
2
Anzeige-LED gelb: Status Lichtempfang
3
Anzeige-LED grün: Betriebsspannung aktiv
4
ALLGEMEINE SICHERHEITSHINWEISE
, Q
L1 L2
