MONTAGE

16 Montage
17

Elektrische Installation

18
Den Sensor an einen geeigneten Befestigungswinkel montieren (siehe SICK-Zube‐
hör-Programm).

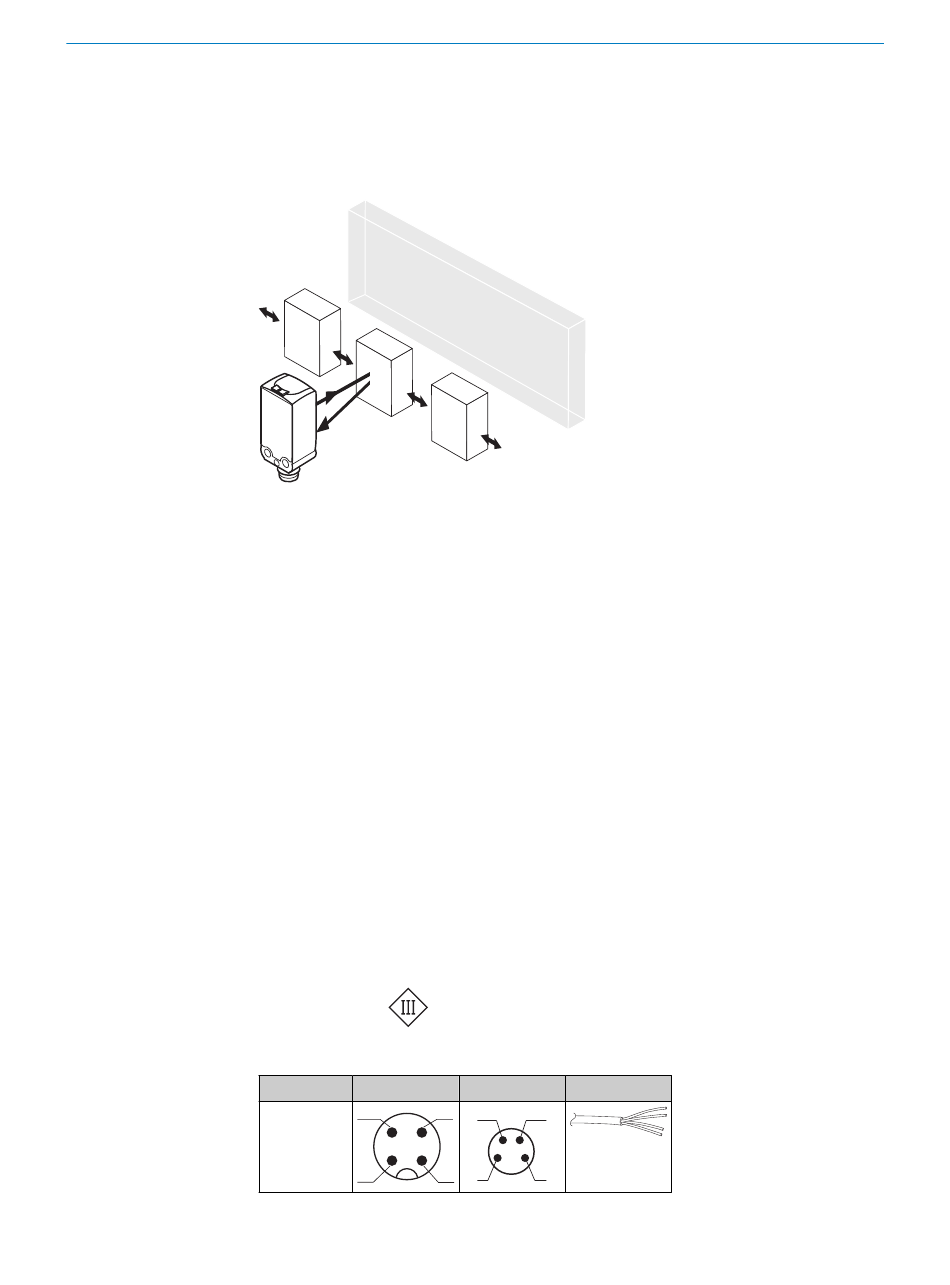

Abbildung 10: Ausrichtung des Sensors relativ zur Objektrichtung
Maximal zulässiges Anzugsdrehmoment des Sensors von < 0,4 Nm beachten.
Vorzugsrichtung des Objektes zum Sensor beachten, vgl.
Anschluss der Sensoren muss spannungsfrei erfolgen. Je nach Anschlussart sind die
folgenden Informationen zu beachten:
– Steckeranschluss: Pinbelegung
– Leitung: Adernfarbe
Erst nach Anschluss aller elektrischen Verbindungen die Spannungsversorgung anlegen
bzw. einschalten.
Erläuterungen zum Anschlussschema.
BN = braun
WH = weiß
BU = blau
BK = schwarz
MF (Pin-2-Konfiguration) = Externer Eingang, Teach-in, Schaltsignal
Q /C = Schaltausgang, IO-Link Kommunikation
L1
Test = Test-Eingang
U : 10 ... 30 V DC
B
Tabelle 4: elektrischer Anschluss
x4
1 = BN
4
2 = WH
3 = BU
4 = BK
1
x2 xH
3
2 4
0.14 mm
AWG26
1 3
2
siehe Abbildung 10, Seite
2
