Messa in funzione

51.1

Allineamento

8025665 / 2020-11-13 | SICK
Subject to change without notice

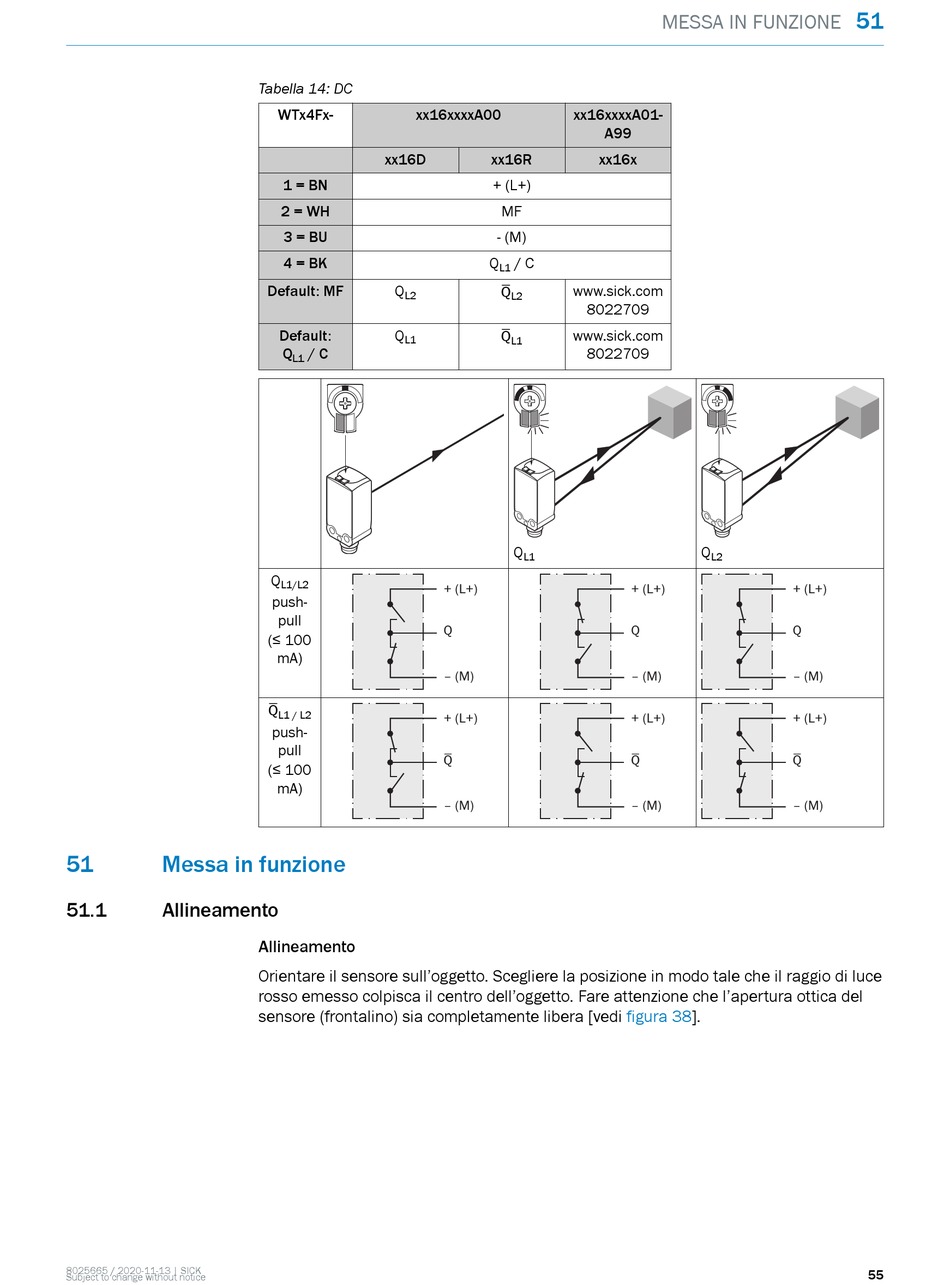

Tabella 14: DC
WTx4Fx- xx16xxxxA00
xx16D
1 = BN
2 = WH
3 = BU
4 = BK
Default: MF Q
L2
Default: Q
L1
Q / C
L1
Q
L1/L2
push-
pull
(≤ 100
mA)
Q
L1 / L2
push-
pull
(≤ 100
mA)
Allineamento
Orientare il sensore sull'oggetto. Scegliere la posizione in modo tale che il raggio di luce
rosso emesso colpisca il centro dell'oggetto. Fare attenzione che l'apertura ottica del
sensore (frontalino) sia completamente libera [vedi
xx16xxxxA01-
A99
xx16R xx16x
+ (L+)
MF
- (M)
Q / C
L1
www.sick.com
Q
L2
8022709
www.sick.com
Q
L1
8022709
Q
L1
+ (L+)
Q
‒ (M)
+ (L+)
Q
‒ (M)
MESSA IN FUNZIONE
Q
L2
+ (L+) + (L+)
Q Q
‒ (M) ‒ (M)
+ (L+) + (L+)
Q Q
‒ (M) ‒ (M)
figura 38].
