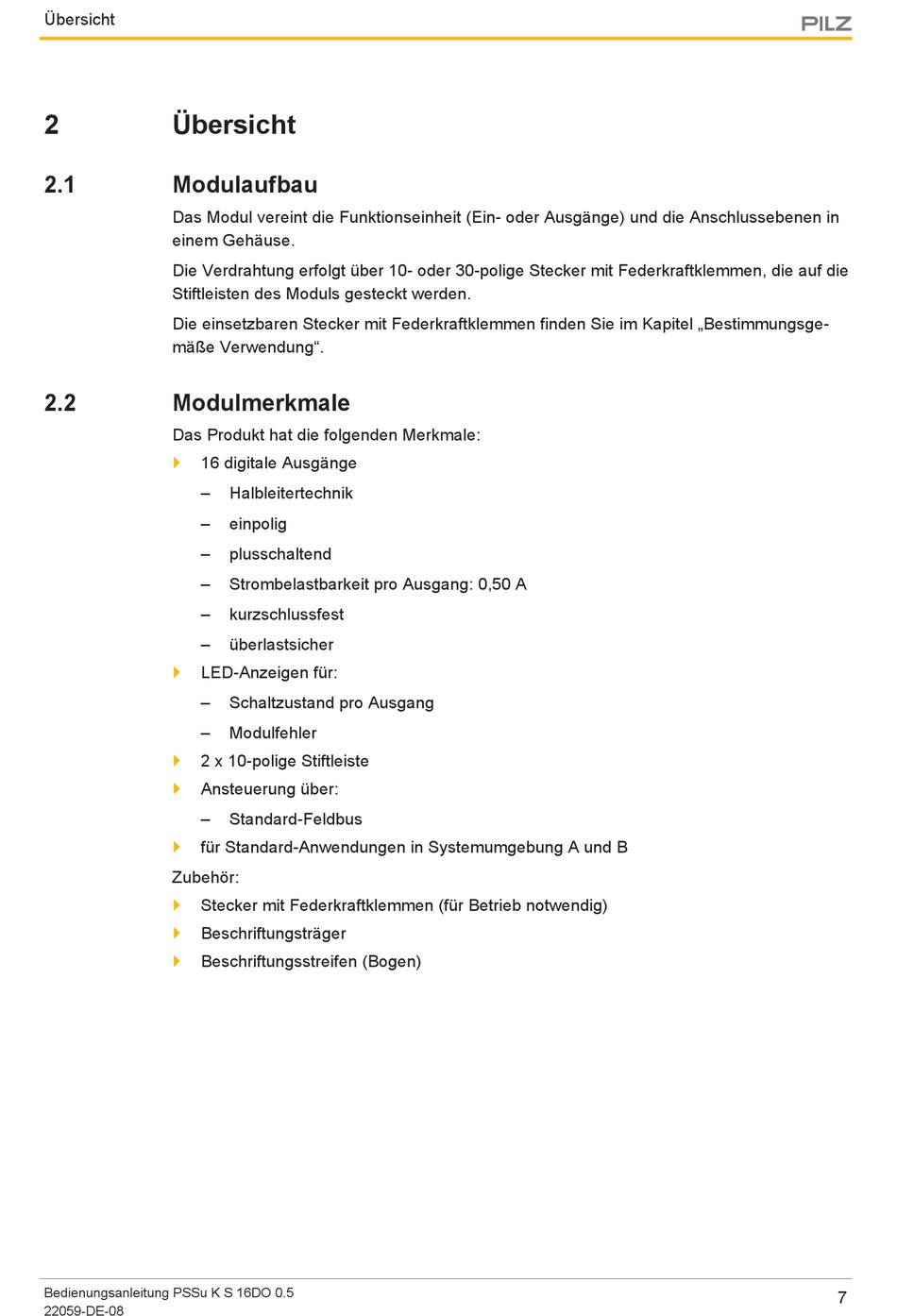

Übersicht
2
Übersicht
2.1
Modulaufbau
Das Modul vereint die Funktionseinheit (Ein- oder Ausgänge) und die Anschlussebenen in
einem Gehäuse.
Die Verdrahtung erfolgt über 10- oder 30-polige Stecker mit Federkraftklemmen, die auf die
Stiftleisten des Moduls gesteckt werden.
Die einsetzbaren Stecker mit Federkraftklemmen finden Sie im Kapitel „Bestimmungsge-
mäße Verwendung".
2.2
Modulmerkmale
Das Produkt hat die folgenden Merkmale:
}
16 digitale Ausgänge
–
–
–
–
–
–
}
LED-Anzeigen für:
–
–
}
2 x 10-polige Stiftleiste
}
Ansteuerung über:
–
}
für Standard-Anwendungen in Systemumgebung A und B
Zubehör:
}
Stecker mit Federkraftklemmen (für Betrieb notwendig)
}
Beschriftungsträger
}
Beschriftungsstreifen (Bogen)
Bedienungsanleitung PSSu K S 16DO 0.5
22059-DE-08
Halbleitertechnik
einpolig
plusschaltend
Strombelastbarkeit pro Ausgang: 0,50 A
kurzschlussfest
überlastsicher
Schaltzustand pro Ausgang
Modulfehler
Standard-Feldbus
7
