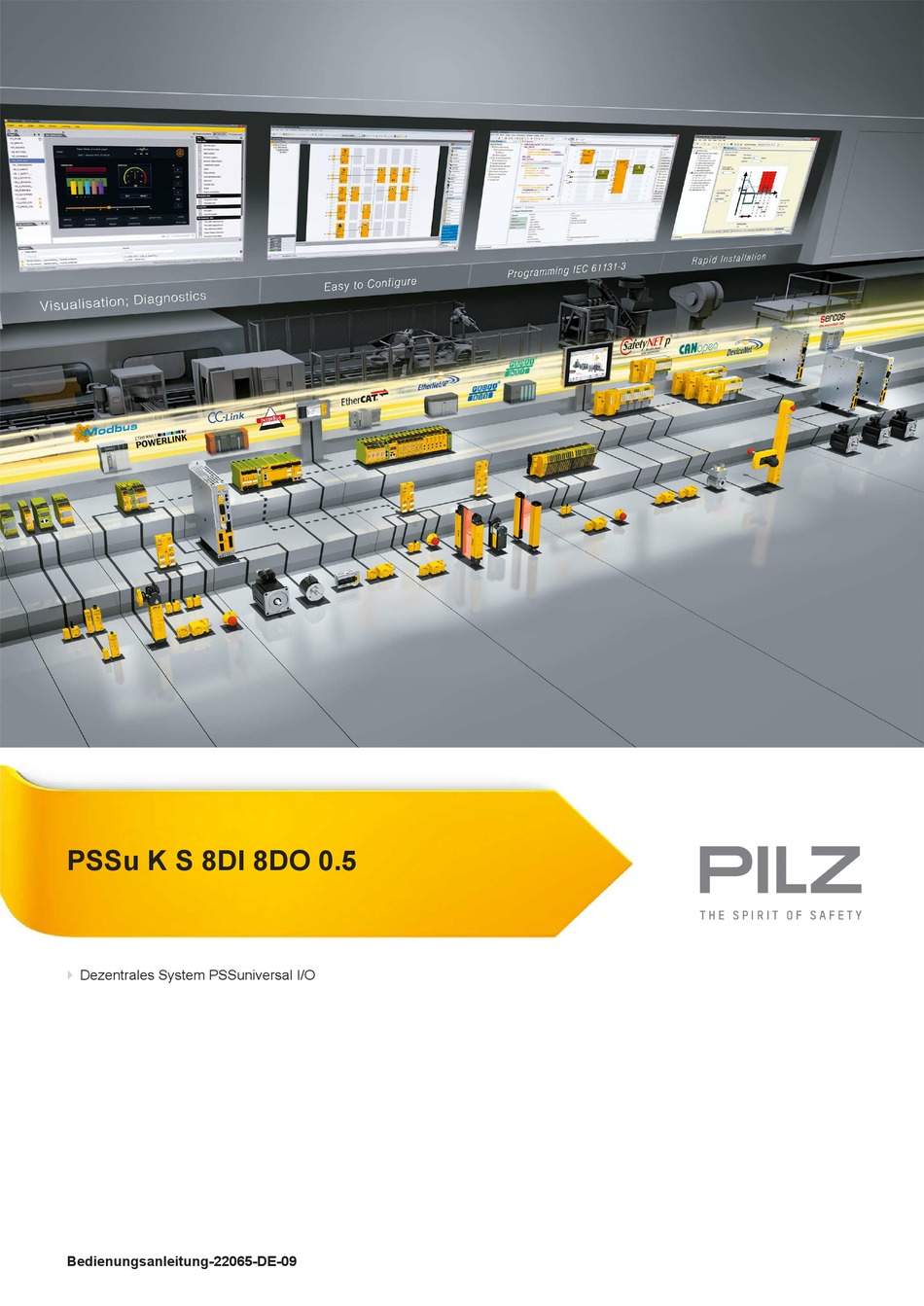

- Seite 1 PSSu K S 8DI 8DO 0.5 Dezentrales System PSSuniversal I/O Bedienungsanleitung-22065-DE-09...
- Seite 2 Vorwort Dieses Dokument ist das Originaldokument. Alle Rechte an dieser Dokumentation sind der Pilz GmbH & Co. KG vorbehalten. Kopien für den innerbetrieblichen Bedarf des Benutzers dürfen angefertigt werden. Hinweise und An- regungen zur Verbesserung dieser Dokumentation nehmen wir gerne entgegen.
- Seite 3 Stecker montieren/demontieren Beschriftungsträger montieren Kapitel 6 Verdrahtung Allgemeine Hinweise zur Verdrahtung 6.1.1 Anschlussmechanik der Stecker 6.1.2 Anschließen/Lösen der Leitungen Klemmenbelegung Anschluss des Moduls 6.3.1 Anschluss Eingänge 6.3.2 Anschluss Ausgänge Kapitel 7 Betrieb Meldungen Bedienungsanleitung PSSu K S 8DI 8DO 0.5 22065-DE-09...
-
Seite 4: Inhaltsverzeichnis
Inhalt Anzeigeelemente 7.2.1 Anzeigeelemente zur Moduldiagnose 7.2.2 Anzeigeelemente zum Ein-/Ausgangsstatus Kapitel 8 Technische Daten Kapitel 9 Bestelldaten Produkt Zubehör Bedienungsanleitung PSSu K S 8DI 8DO 0.5 22065-DE-09... -
Seite 5: Einführung
Einführung Einführung Gültigkeit der Dokumentation Die Dokumentation ist gültig für das Produkt PSSu K S 8DI 8DO 0.5. Sie gilt, bis eine neue Dokumentation erscheint. Diese Bedienungsanleitung erläutert die Funktionsweise und den Betrieb, beschreibt die Montage und gibt Hinweise zum Anschluss des Produkts. -
Seite 6: Zeichenerklärung
Situationen, durch die das Produkt oder Geräte in dessen Umge- bung beschädigt werden können, und gibt entsprechende Vorsichtsmaß- nahmen an. Der Hinweis kennzeichnet außerdem besonders wichtige Text- stellen. INFO liefert Anwendungstipps und informiert über Besonderheiten. Bedienungsanleitung PSSu K S 8DI 8DO 0.5 22065-DE-09... -
Seite 7: Übersicht
– überlastsicher LED-Anzeigen für: – Schaltzustand pro Ein-/Ausgang – Modulfehler 2 x 10-polige Stiftleiste für Standard-Anwendungen in Systemumgebung A und B Zubehör: Stecker mit Federkraftklemmen (für Betrieb notwendig) Beschriftungsträger Beschriftungsstreifen (Bogen) Bedienungsanleitung PSSu K S 8DI 8DO 0.5 22065-DE-09... -
Seite 8: Frontansicht
2: Bezeichnung des Kompaktmoduls 3: Stiftleiste X1 für Stecker mit Federkraftklemmen 4: Stiftleiste X2 für Stecker mit Federkraftklemmen 5: Beschriftungsfeld für Stiftleiste X2 6: Beschriftungsfeld für Stiftleiste X1 7: LEDs zur Statusanzeige und Moduldiagnose Bedienungsanleitung PSSu K S 8DI 8DO 0.5 22065-DE-09... -
Seite 9: Sicherheit
Bestimmungsgemäße Verwendung Das Modul darf für Standard-Anwendungen in Systemumgebung A und B eingesetzt wer- den. Das Modul PSSu K S 8DI 8DO 0.5 kann als Sicherheitsbauteil gemäß Aufzugsrichtline 95/16/EG, entsprechend den Anforderungen nach EN 81-1/2:1998+A3:2009, EN 81-20:2015, EN 81-50:2015, EN 81-22:2014 und EN 115-1:2008+A1:2010 eingesetzt werden. -
Seite 10: Sicherheitsvorschriften
Sicherheit Das Modul PSSu K S 8DI 8DO 0.5 darf zusammen mit folgenden Steckern mit Federkraft- klemmen eingesetzt werden: PSSu A Con 1/10 C PSSu A Con 3/30 C WARNUNG! Das Modul darf in Kombination mit Modulen PSSu E F BSW(-T) nicht in si- cherheitsgerichteten Anwendungen verwendet werden. -
Seite 11: Funktionsbeschreibung
Module Supply Die Module Supply versorgt das Modul mit Spannung. Signale am Ausgang "0"-Signal (0 V) am Ausgang: – Ausgang ist hochohmig – Last ist stromfrei "1"-Signal (+24 V) am Ausgang: – Ausgang ist niederohmig Bedienungsanleitung PSSu K S 8DI 8DO 0.5 22065-DE-09... - Seite 12 Die Periphery Supply wird nicht über den Modulbus bereitgestellt, sondern muss über die Stecker eingespeist werden. Die Periphery Supply versorgt die Ausgänge. Ausgänge Das Kopfmodul setzt den Status der Ausgänge über den Modulbus. Bedienungsanleitung PSSu K S 8DI 8DO 0.5 22065-DE-09...
-
Seite 13: Konfiguration
Der Zugriff auf die Daten erfolgt über vordefinierte I/O-Datentypen: I/O-Datenname I/O-Datentyp I/O-Datenelement Bedeutung I00 … I07 ST_I_DI Data: BOOL Eingangsdaten I00 ... I07 O00 … O07 ST_O_DO Data: BOOL Ausgangsdaten O00 ... O07 Bedienungsanleitung PSSu K S 8DI 8DO 0.5 22065-DE-09... -
Seite 14: Allgemeine Hinweise Zur Montage
Sie für Entladung, bevor Sie das Produkt berühren, z. B. durch Berüh- ren einer geerdeten, leitfähigen Fläche oder durch Tragen eines geerdeten Armbands. 5.1.1 Abmessungen Modul mit Stecker: 62,7 mm (2.469") 30 mm 49,2 mm (1.181") (1.937") Bedienungsanleitung PSSu K S 8DI 8DO 0.5 22065-DE-09... - Seite 15 Montage Modul mit Stecker und Beschriftungsträger: 30 mm 76,7 mm (1.181") (3.020") Bedienungsanleitung PSSu K S 8DI 8DO 0.5 22065-DE-09...
-
Seite 16: Kompaktmodul Montieren
Kontakte für die Modul Supply und Periphery Supply verbogen werden. – Kompaktmodul vorsichtig und parallel zum angrenzenden Modul nach links verschieben bis die seitlichen Befestigungshaken am be- nachbarten Modul hörbar einrasten [4]. Bedienungsanleitung PSSu K S 8DI 8DO 0.5 22065-DE-09... - Seite 17 Montage Schematische Darstellung: Bedienungsanleitung PSSu K S 8DI 8DO 0.5 22065-DE-09...
-
Seite 18: Stecker Montieren/Demontieren
Beide Arretierungshebel bis zum Anschlag nach links drücken [1]. INFO Der Stecker wird dadurch automatisch angehoben und kann aus dem Mo- dul genommen werden. WICHTIG Den Stecker zum Abziehen am Steckergehäuse und nicht am Kabelstrang festhalten. Bedienungsanleitung PSSu K S 8DI 8DO 0.5 22065-DE-09... - Seite 19 Montage Schematische Darstellung: Bedienungsanleitung PSSu K S 8DI 8DO 0.5 22065-DE-09...
-
Seite 20: Beschriftungsträger Montieren
Vorgehensweise Montage: Wir empfehlen, die Beschriftungsstreifen vor der Montage am Beschriftungsträger an- zubringen. Die beiden Zapfen des Beschriftungsträgers in die Aufnahmeösen am Modul einhängen [1]. Beschriftungsträger auf festen Sitz prüfen. Schematische Darstellung: Bedienungsanleitung PSSu K S 8DI 8DO 0.5 22065-DE-09... -
Seite 21: Verdrahtung
Steckverbindung stecken [2]. Leitung auf festen Sitz [3] prüfen. Leitung lösen: Betätigungsknopf mit dem Schraubendreher bis zum Anschlag nach unten drücken [4], gedrückt halten und die Leitung aus der Steckverbindung ziehen [4]. Bedienungsanleitung PSSu K S 8DI 8DO 0.5 22065-DE-09... - Seite 22 Verdrahtung Abb.: Anschließen und Lösen der Leitungen Bedienungsanleitung PSSu K S 8DI 8DO 0.5 22065-DE-09...
- Seite 23 O 01: Ausgang 1 O 02: Ausgang 2 O 03: Ausgang 3 O 04: Ausgang 4 O 05: Ausgang 5 O 06: Ausgang 6 O 07: Ausgang 7 0 V: 0 V (Externe Periphery Supply) Bedienungsanleitung PSSu K S 8DI 8DO 0.5 22065-DE-09...
- Seite 24 O 01: Ausgang 1 O 02: Ausgang 2 O 03: Ausgang 3 O 04: Ausgang 4 O 05: Ausgang 5 O 06: Ausgang 6 O 07: Ausgang 7 0 V: 0 V (Externe Periphery Supply) Bedienungsanleitung PSSu K S 8DI 8DO 0.5 22065-DE-09...
-
Seite 25: Anschluss Eingänge
Stecker 3-reihig/30-polig Eingangskreis PSSu A Con 1/10 C PSSu A Con 3/30 C Einleitertechnik 24 V I 02 I 06 24 V Zweileitertechnik I 02 24 V Dreileitertechnik 24 V I 02 Bedienungsanleitung PSSu K S 8DI 8DO 0.5 22065-DE-09... -
Seite 26: Anschluss Ausgänge
Stecker 3-reihig/30-polig Eingangskreis PSSu A Con 1/10 C PSSu A Con 3/30 C Einleitertechnik 24 V 24 V O 01 O 05 Zweileitertechnik 24 V O 05 Dreileitertechnik 24 V O 05 Bedienungsanleitung PSSu K S 8DI 8DO 0.5 22065-DE-09... -
Seite 27: Betrieb
Temperaturfehler: zu warm Temperatur im Modul zu hoch: Für ausreichende Schaltschrank- Fehler-Stack-Eintrag belüftung sorgen oder Überlast verhindern. Weitere Informationen zu Fehlermeldungen der PSSu finden Sie in der Online-Hilfe der Systemsoftware PSSuniversal Assistant. Bedienungsanleitung PSSu K S 8DI 8DO 0.5 22065-DE-09... -
Seite 28: Anzeigeelemente
- - - Kein Fehler gelb Temperatur zu hoch Das Modul hat eine LED zur Anzeige von Modulfehlern (LED „Err“). Bedeutung Bezeichnung Farbe Status - - - Kein Fehler Modul fehler- haft Bedienungsanleitung PSSu K S 8DI 8DO 0.5 22065-DE-09... -
Seite 29: Anzeigeelemente Zum Ein-/Ausgangsstatus
Jedem Ein-/Ausgang ist eine LED zur Anzeige des Ein-/Ausgangsstatus zugeordnet (LEDs „I 00 … I 07 und O 00 … O 07“). Bedeutung Bezeich- Farbe Status Signal nung I 00 - - - 0-Signal grün 1-Signal I 07 O 00 O 07 Bedienungsanleitung PSSu K S 8DI 8DO 0.5 22065-DE-09... -
Seite 30: Technische Daten
Max. Schwellenspannung bei Signalwechsel von "0" nach "1" 12 V Max. Verarbeitungszeit des Eingangs bei Signal- wechsel von "1" nach "0" 4 ms Max. Verarbeitungszeit des Eingangs bei Signal- wechsel von "0" nach "1" 4 ms Bedienungsanleitung PSSu K S 8DI 8DO 0.5 22065-DE-09... - Seite 31 93 % r. F. bei 40 °C Betauung im Betrieb unzulässig Max. Betriebshöhe über NN 2000 m EN 55011: class A, EN 61000-4-11, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-4-9 Bedienungsanleitung PSSu K S 8DI 8DO 0.5 22065-DE-09...
- Seite 32 128,9 mm Breite 30 mm Tiefe 56 mm Tiefe mit Stecker (Zubehör) 69,5 mm 83,5 mm Tiefe mit Beschriftungsträger (Zubehör) 89 g Gewicht Bei Normenangaben ohne Datum gelten die 2005-04 neuesten Ausgabestände. Bedienungsanleitung PSSu K S 8DI 8DO 0.5 22065-DE-09...
-
Seite 33: Bestelldaten
Produkttyp Merkmale Bestell-Nr. PSSu A LC 0.1 Beschriftungsträger, Lieferumfang: 5 Stück 312 966 PSSu A LA0 Beschriftungsstreifen, Laser bedruckbar, Lieferumfang: 1080 312 958 Stück (10 x DIN A4 Bogen à 108 Stück) Bedienungsanleitung PSSu K S 8DI 8DO 0.5 22065-DE-09... - Seite 34 Titelseite Support Technische Unterstützung von Pilz erhalten Sie rund um die Uhr. Amerika Australien Niederlande Brasilien +61 3 95600621 +31 347 320477 Österreich +55 11 97569-2804 Kanada Europa +43 1 7986263-0 Belgien, Luxemburg Schweiz +1 888-315-PILZ (315-7459) Mexiko +41 62 88979-30...
