Übersicht

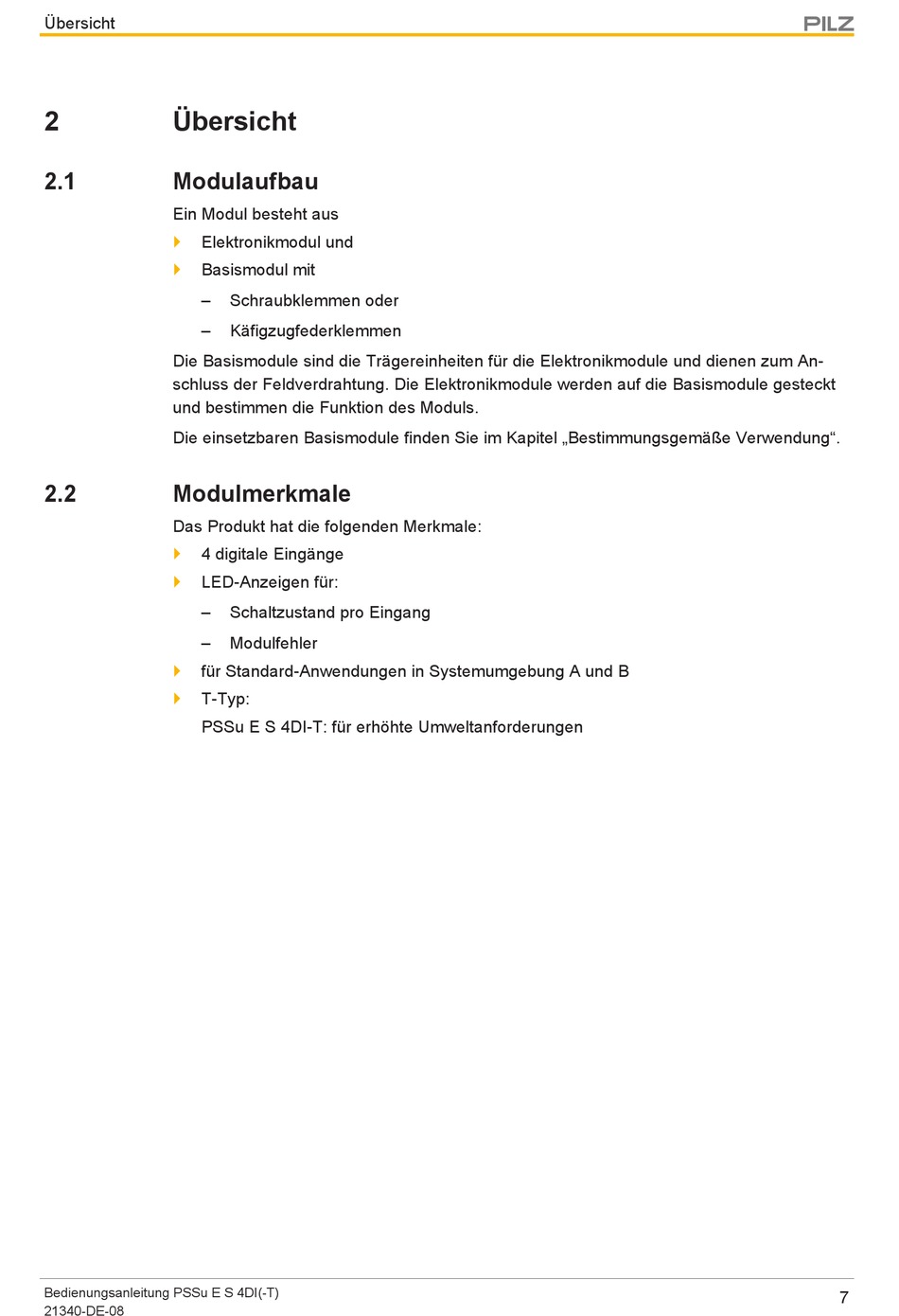

2 Übersicht
2.1 Modulaufbau
Ein Modul besteht aus
Elektronikmodul und
}
Basismodul mit
}
–
–
Die Basismodule sind die Trägereinheiten für die Elektronikmodule und dienen zum An-
schluss der Feldverdrahtung. Die Elektronikmodule werden auf die Basismodule gesteckt
und bestimmen die Funktion des Moduls.
Die einsetzbaren Basismodule finden Sie im Kapitel „Bestimmungsgemäße Verwendung".
2.2 Modulmerkmale
Das Produkt hat die folgenden Merkmale:
4 digitale Eingänge
}
LED-Anzeigen für:
}
–
–
für Standard-Anwendungen in Systemumgebung A und B
}
T-Typ:
}
PSSu E S 4DI-T: für erhöhte Umweltanforderungen
Bedienungsanleitung PSSu E S 4DI(-T)
21340-DE-08
Schraubklemmen oder
Käfigzugfederklemmen
Schaltzustand pro Eingang
Modulfehler
7
