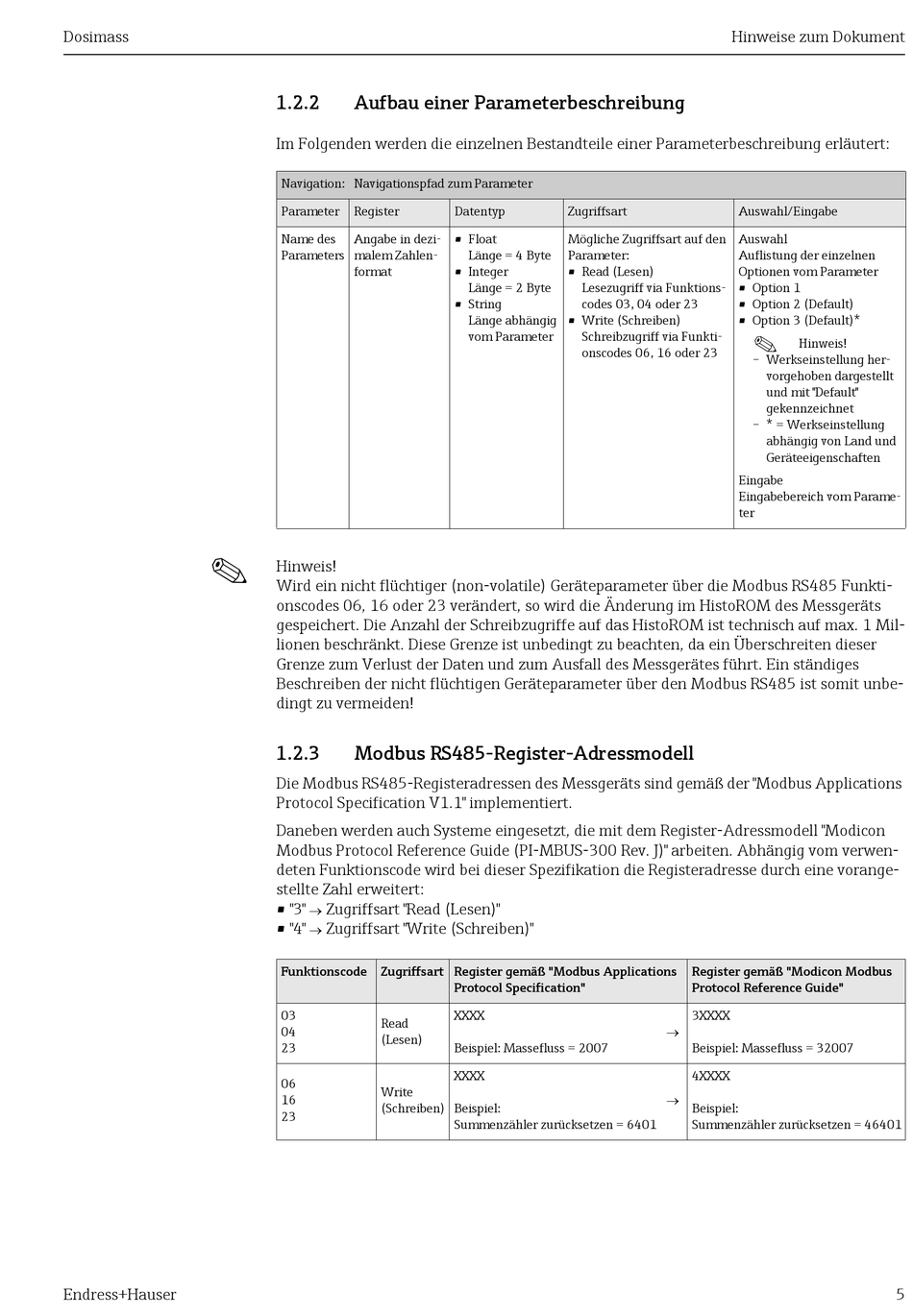

1.2.2

Aufbau einer Parameterbeschreibung

Im Folgenden werden die einzelnen Bestandteile einer Parameterbeschreibung erläutert:
Navigation: Navigationspfad zum Parameter
Parameter Register
Name des Angabe in dezi-
Parameters malem Zahlen-
format
Hinweis!
Wird ein nicht flüchtiger (non-volatile) Geräteparameter über die Modbus RS485 Funkti-
onscodes 06, 16 oder 23 verändert, so wird die Änderung im HistoROM des Messgeräts
gespeichert. Die Anzahl der Schreibzugriffe auf das HistoROM ist technisch auf max. 1 Mil-
lionen beschränkt. Diese Grenze ist unbedingt zu beachten, da ein Überschreiten dieser
Grenze zum Verlust der Daten und zum Ausfall des Messgerätes führt. Ein ständiges
Beschreiben der nicht flüchtigen Geräteparameter über den Modbus RS485 ist somit unbe-
dingt zu vermeiden!
1.2.3 Modbus RS485-Register-Adressmodell
Die Modbus RS485-Registeradressen des Messgeräts sind gemäß der "Modbus Applications
Protocol Specification V1.1" implementiert.
Daneben werden auch Systeme eingesetzt, die mit dem Register-Adressmodell "Modicon
Modbus Protocol Reference Guide (PI-MBUS-300 Rev. J)" arbeiten. Abhängig vom verwen-
deten Funktionscode wird bei dieser Spezifikation die Registeradresse durch eine vorange-
stellte Zahl erweitert:
• "3" Zugriffsart "Read (Lesen)"

• "4" Zugriffsart "Write (Schreiben)"

Funktionscode Zugriffsart Register gemäß "Modbus Applications
03
Read
04
(Lesen)
23
06
Write
16
(Schreiben)
23
Datentyp Zugriffsart
• Float Mögliche Zugriffsart auf den
Länge = 4 Byte Parameter:
• Integer • Read (Lesen)
Länge = 2 Byte Lesezugriff via Funktions-
• String codes 03, 04 oder 23
Länge abhängig • Write (Schreiben)
vom Parameter Schreibzugriff via Funkti-
onscodes 06, 16 oder 23
Protocol Specification"
XXXX
Beispiel: Massefluss = 2007
XXXX
Beispiel:
Summenzähler zurücksetzen = 6401
Hinweise zum Dokument
Auswahl/Eingabe
Auswahl
Auflistung der einzelnen
Optionen vom Parameter
• Option 1
• Option 2 (Default)
• Option 3 (Default)*
!
Hinweis!
– Werkseinstellung her-
vorgehoben dargestellt
und mit "Default"
gekennzeichnet
– * = Werkseinstellung
abhängig von Land und
Geräteeigenschaften
Eingabe
Eingabebereich vom Parame-
ter
Register gemäß "Modicon Modbus
Protocol Reference Guide"
3XXXX

Beispiel: Massefluss = 32007
4XXXX

Beispiel:
Summenzähler zurücksetzen = 46401
