4.2 Funktionsbeschreibung
Prozessgas

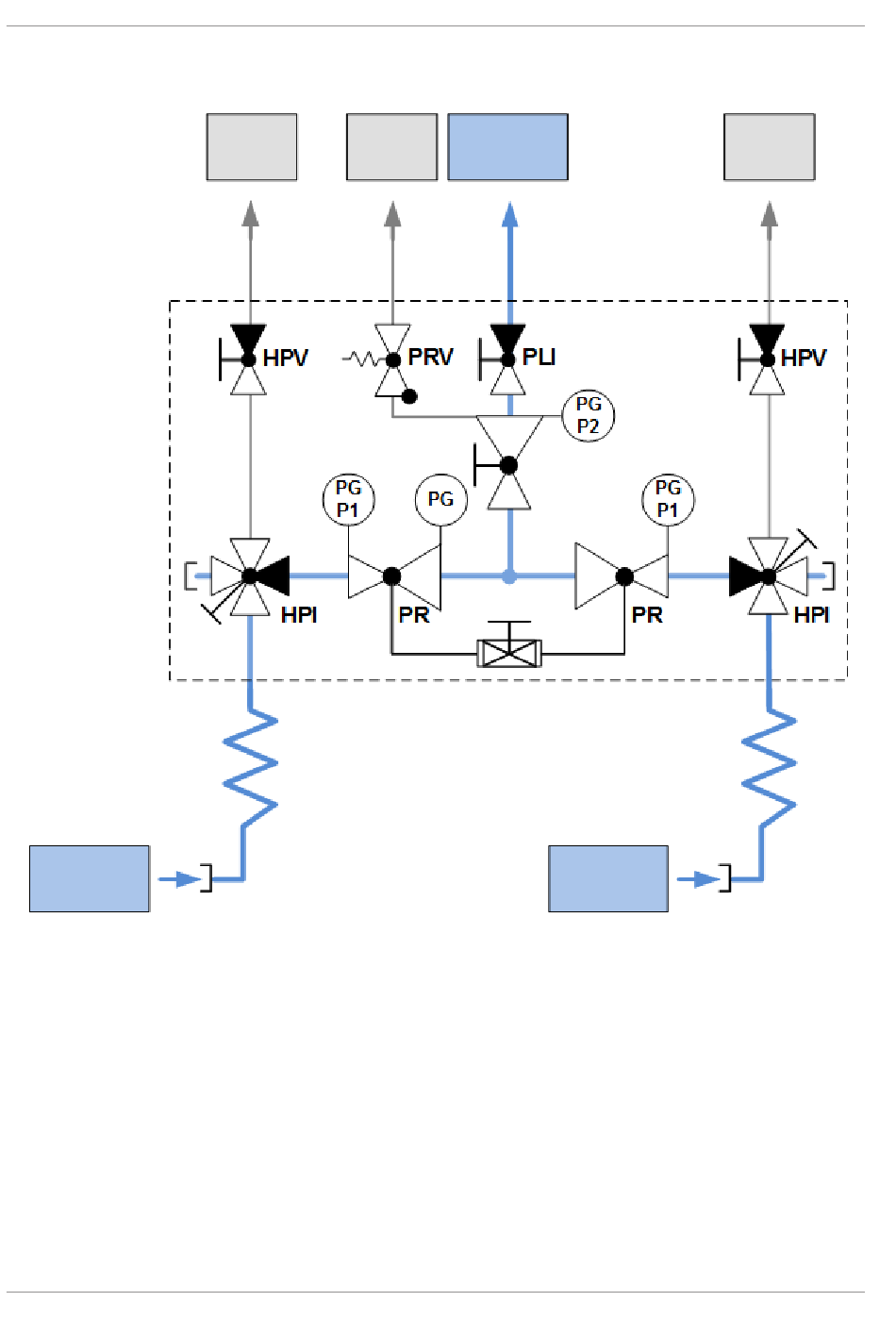

Abb. 2: Schema BE56-2U
Die bestimmungsgemäße Verwendung der Entspannungsstation BE56-2U ist die Entspannung
eines Gases aus einer Gasquelle und die Verteilung des Gases mit einstellbarem Hinterdruck.
Die 2U-Entspannungsstationen sind zweiseitig ausgeführte Entspannungsstationen mit Um-
schaltmechanismus (2U). Der Umschaltmechanismus schaltet automatisch von der sich mo-
mentan in Betrieb befindlicher Seite auf die Reserveseite, wenn die Gassversorgungssituation
dies erfordert. Die Hebelstellung der Umschalteinrichtung legt fest welche Seite die Betriebssei-
te und welche die Reserveseite ist.
Die Wahl der Betriebsseite erfolgt durch Betätigung des Umschaltgetriebes:
– Umschalthebel oben: linker Druckregler in Betrieb
– Umschalthebel unten: rechter Druckregler in Betrieb
