Betriebsanleitung
Entspannungsstation
BM56-2U
07/2020

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Spectron Spectrolab BM56-2U

Inhaltszusammenfassung für Spectron Spectrolab BM56-2U

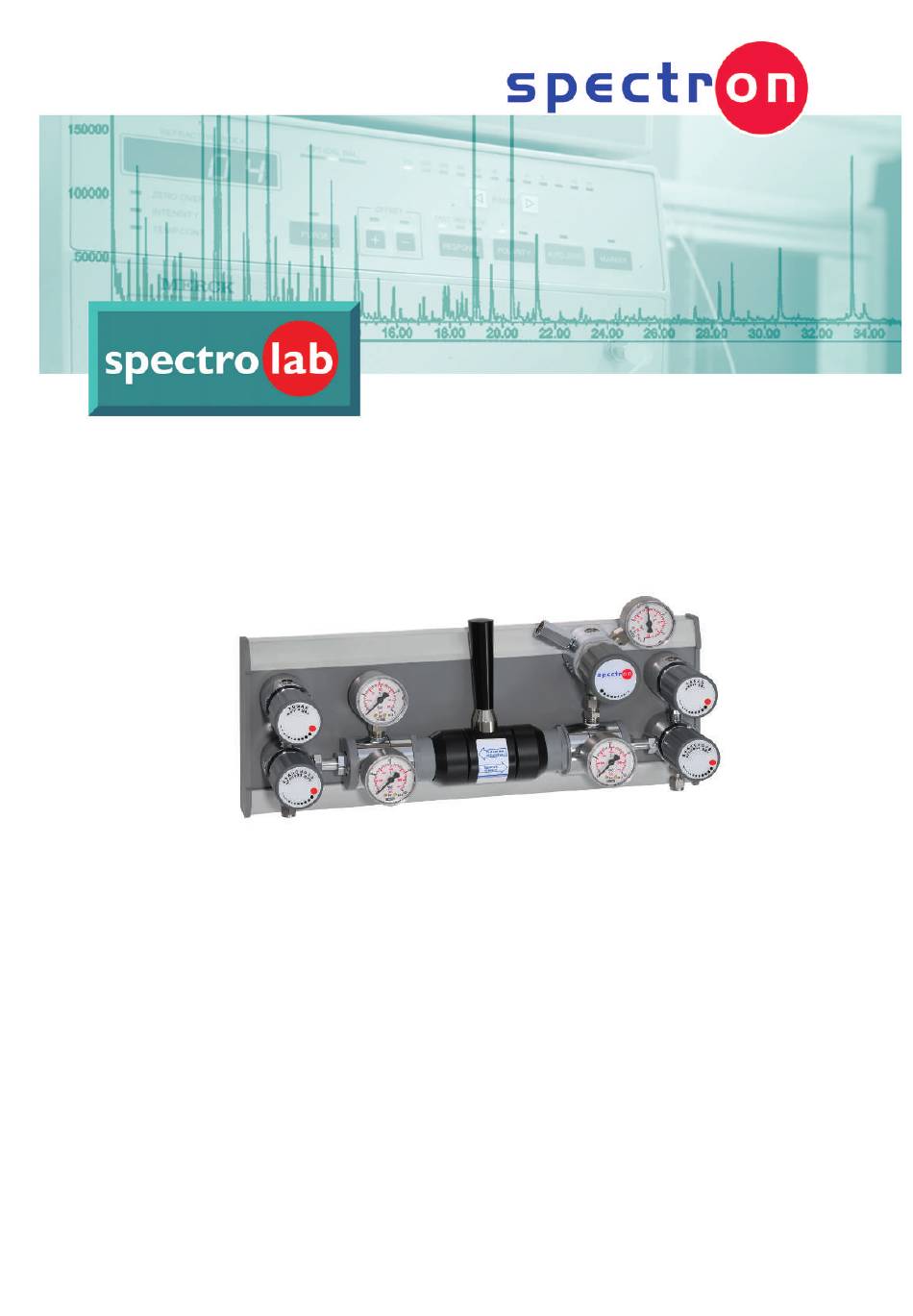

  • Seite 1 Betriebsanleitung Entspannungsstation BM56-2U 07/2020...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Spectron Gas Control Systems GmbH Inhaltsverzeichnis 1 Einführung ..............................2 Beschreibung............................... 2.1 Bestimmungsgemäße Verwendung...................... 2.2 Fehlanwendung ............................ 2.3 Kennzeichnung / Typenschild....................... 2.4 Umgebung ............................2.4.1 Temperaturen ..........................2.4.2 Grad an Sauberkeit........................2.4.3 Emissionen ..........................2.5 Normen und Gesetze..........................3 Sicherheit ..............................
  • Seite 3 Spectron Gas Control Systems GmbH Inhaltsverzeichnis 8.4 Regelmäßige Wartungsarbeiten und Reinigung................... 27 9 Instandsetzung ............................29 9.1 Allgemeines zur Instandsetzung......................29 9.2 Störungssuche und Störungsbeseitigung ..................... 30 10 Außerbetriebnahme und Wiederinbetriebnahme ..................31 10.1 Außerbetriebnahme ..........................31 10.2 Wiederinbetriebnahme.......................... 31 11 Demontage und Entsorgung ........................

  • Seite 4: Einführung

    Spectron Gas Control Systems GmbH 1 Einführung Die vorliegende Betriebsanleitung ist die Original-Betriebsanleitung für die Entspannungsstation BM56-2U der Spectron Gas Control Systems GmbH (Fritz-Klatte-Str. 8, D-65933 Frankfurt), im Folgenden mit Spectron abgekürzt. Die Betriebsanleitung soll dem Betreiber den bestimmungsgemäßen und sicheren Betrieb er- möglichen und vor vorhersehbarer Fehlanwendung warnen.

  • Seite 5: Beschreibung

    Spectron Gas Control Systems GmbH Beschreibung | 2 2 Beschreibung 2.1 Bestimmungsgemäße Verwendung Die bestimmungsgemäße Verwendung der Entspannungsstation BM56-2U ist die Entspannung eines Gases aus einer Gasquelle und die Verteilung des Gases mit einstellbarem Hinterdruck. Entspannungsstationen vom Typ BM56-2U sind für brennbare Gase, nicht brennbare Gase, nicht korrosive Gase und für Sauerstoff bis Gasqualität 6.0 geeignet.

  • Seite 6: Kennzeichnung / Typenschild

    2 | Beschreibung Spectron Gas Control Systems GmbH 2.3 Kennzeichnung / Typenschild Das Typenschild befindet sich auf der Montageplatte der Entspannungsstation. Auf dem Typenschild finden Sie die folgenden Angaben: Angabe Beispiel Projektnummer PROJECT Artikelbezeichnung BM56-2U-200-10-M-M-… Vordruck P1 200 bar Hinterdruck P2...
  • Seite 7 Spectron Gas Control Systems GmbH Beschreibung | 2 BetrSichV Betriebssicherheitsverordnung ProdSG Produktsicherheitsgesetz GefStoffV Gefahrstoffverordnung TRGS 400, 407, 500, 720, 721, 722, 727, Technische Regeln Betriebssicherheit 745,746 TRBS 1111, 2152, 3145, 3146 Technische Regeln Betriebssicherheit DGUV Vorschrift 1 Unfallverhütungsvorschrift Grundsätze der Prä-...

  • Seite 8: Sicherheit

    3 | Sicherheit Spectron Gas Control Systems GmbH 3 Sicherheit 3.1 Grundlegendes zur den Sicherheitshinweisen Das Produkt entspricht den anerkannten Regeln der Technik. Trotzdem sind Kenntnisse über die eingesetzten Medien und deren Gefahren sowie die Grundkenntnis der Entspannungsstati- on Voraussetzung, um ein sicheres und unfallfreies Arbeiten zu gewährleisten.

  • Seite 9: Sicherheitshinweise

    Spectron Gas Control Systems GmbH Sicherheit | 3 3.2 Sicherheitshinweise Die Sicherheitshinweise sind von allen Personen zu beachten, die an der Anlage arbeiten. Die für den Einsatzort geltenden Regeln und Vorschriften zur Unfallverhütung sind zu beachten. Die Einweisung des Betriebs- und Wartungspersonals in die Anlagensicherheit ist zu dokumentie- ren.
  • Seite 10 3 | Sicherheit Spectron Gas Control Systems GmbH WARNUNG Verdrängung von Luftsauerstoff Bei Austritt von inerten Gasen kann es zum Verdrängen von Luftsauerstoff kommen! Ersti- ckungsgefahr! a) Der Betreiber hat in allen Räumen mit Gasinstallationen für ausreichende Be- und Entlüf- tung zu sorgen und den Sauerstoffgehalt zu überwachen.

  • Seite 11: Notfall Und Sicherheitseinrichtungen

    Spectron Gas Control Systems GmbH Sicherheit | 3 WARNUNG Wartung Durch falsch oder nicht rechtzeitig durchgeführte Wartungsarbeiten kann es zu Beschädigun- gen der Anlage oder Verletzungen von Personen kommen. a) Um statische Aufladungen zu vermeiden, das Produkt nicht mit trocknen Tüchern reinigen.

  • Seite 12: Qualifikation Des Bedien- Und Wartungspersonals

    3 | Sicherheit Spectron Gas Control Systems GmbH Druckregler und Entspannungsstationen sind standardmäßig mit einer integrierten Hinterdruck- absicherung zum Schutz der Armatur ausgerüstet – ausgenommen Varianten mit Ausgangs- drücken >100 bar. Der Anwender muss, der Armatur nachgeschaltet, für eine geeignete Sicher- heitseinrichtung sorgen, falls diese nicht im Lieferumfang ist.

  • Seite 13: Aufbau Und Funktion

    Spectron Gas Control Systems GmbH Aufbau und Funktion | 4 4 Aufbau und Funktion 4.1 Aufbau Abbildung Entspannungsstation mit angeschlossener Gasflasche Abb. 1: Aufbau Entspannungsstation BM56-2U Pos. Bezeichnung Kurzbezeichnung Anschluss Ventil der Prozessgasquelle Flaschenanschluss inkl. Verschlussstopfen Flaschenanschluss (siehe Typenschild) Hochdruck-Prozessgas-Absperrventil Vordruckmanometer...

  • Seite 14: Funktionsbeschreibung

    4 | Aufbau und Funktion Spectron Gas Control Systems GmbH 4.2 Funktionsbeschreibung Abgas Prozessgas Abgas Abgas Prozessgas Prozessgas Abb. 2: Schema BM56-2U Die bestimmungsgemäße Verwendung der Entspannungsstation BM56-2U ist die Entspannung eines Gases aus einer Gasquelle und die Verteilung des Gases mit einstellbarem Hinterdruck.

  • Seite 15: Technische Daten

    HINWEIS Die technischen Daten können dem Datenblatt für das jeweilige Produkt entnommen werden. Sollte dieses nicht vorliegen, so kann es unter www.spectron.de eingesehen und heruntergela- den werden. Maximale Eingangs- und Ausgangsdrücke und die Gasart sind auf dem Typenschild bzw. der Kennzeichnung vermerkt.

  • Seite 16: Montage

    5 | Montage Spectron Gas Control Systems GmbH 5 Montage 5.1 Allgemeine Informationen VORSICHT Verletzung oder Beschädigung bei nicht fachgerechter Montage oder Demontage Bei Montage- und Demontagearbeiten an dem Produkt sind spezielle Schritte nötig. Verletzun- gen von Personen und die Beschädigung des Produktes sind möglich.
  • Seite 17 Spectron Gas Control Systems GmbH Montage | 5 Schritt 3: Drücken Sie die Armaturenplatte nun an das Grund- profil heran und lassen Sie sie vorsichtig in die untere Nut einsinken Schritt 4: Die Armaturenplatte wird nun durch das Anziehen der Madenschraube gesichert.

  • Seite 18: Anschließen Der Zu- Und Abführenden Leitungen

    5 | Montage Spectron Gas Control Systems GmbH 5.2.2 Anschließen der zu- und abführenden Leitungen Alle Leitungen müssen entsprechend der gültigen Normen und Vorgaben angeschlossen und mit Spülgas geprüft werden (Drucktest und Lecktest). Die Angaben zur Dimensionierung der Anschlüsse sind im Kapitel "Aufbau [} 13]" beschrieben.
  • Seite 19 Spectron Gas Control Systems GmbH Montage | 5 3. Ventil PGI öffnen. 4. Ventil PGI schließen. 5. Lecktestgerät demontieren und Abgasleitung an Ventil HPV anschließen. 6. Druckregler entspannen. 7. Alle Ventile schließen. Die Anlage soll nun mit inertem Gas (ca. 1 bar Überdruck) bis zum Verbraucher gefüllt sein.

  • Seite 20: Inbetriebnahme

    6.2.1 Anschließen der Prozessgasquelle Schließen Sie die Spiralrohre an. Gehen Sie dabei gemäß der gültigen Gebrauchsanweisung für das jeweilige Spiralrohr vor. Die Klemmring-Verschraubung von Spectron-Spiralrohren ist bereits werksseitig vormontiert. Das Rohrende mit Überwurfmutter wird bis zum Endanschlag in die Verschraubung des Brauchgasventils eingeschoben.

  • Seite 21: Einspülen Des Prozessgases Bis Zum Verbraucher

    Spectron Gas Control Systems GmbH Inbetriebnahme | 6 6.2.2 Einspülen des Prozessgases bis zum Verbraucher Das Einspülen des kompletten Leitungsnetzes bis zum Verbraucher muss über ein Abgasventil am Verbraucher erfolgen. Nehmen Sie dazu die Anlagendokumentation des Verbrauchers zur Hand. Diese Prozedur gilt nicht für Fluor oder Fluorgemische.

  • Seite 22: Betrieb

    Kapitel "Außerbetriebnahme und Wiederinbetriebnahme [} 31]" beschrieben. Das Ventil HPI wird über die Steuerung des Betreibers gesteuert (optional für SP3, SP4 und BM/BE). Diese ist nicht im Leistungsumfang von Spectron enthalten und somit nicht Bestandteil der vorliegenden Betriebsanleitung.

  • Seite 23: Wechsel Der Prozessgasquelle

    Spectron Gas Control Systems GmbH Betrieb | 7 7.3 Wechsel der Prozessgasquelle HINWEIS Eindringen von Umgebungsluft in das System Bei jedem Flaschenwechsel wird Umgebungsluft in die Anschlussteile des Systems einge- bracht. Um eine Verunreinigung des Gases und des gesamten Systems zu verhindern, muss der Anschluss vor der erneuten Gasentnahme gespült werden.
  • Seite 24 7 | Betrieb Spectron Gas Control Systems GmbH 3. Das Ventil HPV öffnen, um den Druck abzubauen. 4. Das Ventil HPV schließen. 5. Anschluss der Prozessgasquelle lösen. 6. Verschlussmutter an Gasquellenventil und Schutzkappe auf Prozessgasquelle montieren. 7. Leere Prozessgasquelle kennzeichnen, sichern und entfernen.

  • Seite 25: Wartung, Reinigung Und Reparatur

    Spectron Gas Control Systems GmbH Wartung, Reinigung und Reparatur | 8 8 Wartung, Reinigung und Reparatur 8.1 Allgemeines zur Wartung WARNUNG Lärmemission Bei Arbeiten an unter Druck stehender Pneumatikversorgung kann es zu starker Lärmemission kommen. Akuter und chronischer Gehörverlust können die Folge sein.

  • Seite 26: Einspülen Des Prozessgases In Die Entspannungsstation

    8 | Wartung, Reinigung und Reparatur Spectron Gas Control Systems GmbH VORSICHT Verletzung oder Beschädigung bei nicht fachgerechter Montage oder Demontage Bei Montage- und Demontagearbeiten an dem Produkt sind spezielle Schritte nötig. Verletzun- gen von Personen und die Beschädigung des Produktes sind möglich.

  • Seite 27: Verstellung Des Betriebsdruckes

    Spectron Gas Control Systems GmbH Wartung, Reinigung und Reparatur | 8 8.3 Verstellung des Betriebsdruckes Die Entspannungsstation ist werksseitig auf einen bestimmten Nennbetriebsdruck oder auch Mitteldruck (Umschalthebel in Mittelstellung) eingestellt. Bei Bedarf kann dieser Druck verändert werden: 1. Umschalthebel (Pos. 1) waagerecht stellen (Mittelstellung) und entgegen dem Uhrzeiger- sinn aus dem Getriebe herausschrauben.
  • Seite 28 8 | Wartung, Reinigung und Reparatur Spectron Gas Control Systems GmbH Reinigen Sie das Produkt bei Bedarf ausschließlich mit einem feuchten, fusselfreien und saube- ren Reinigungstuch, ohne Reinigungsmittel! GDS_BM56-2U_0720...

  • Seite 29: Instandsetzung

    Spectron Gas Control Systems GmbH Instandsetzung | 9 9 Instandsetzung 9.1 Allgemeines zur Instandsetzung WARNUNG Lärmemission Bei Arbeiten an unter Druck stehender Pneumatikversorgung kann es zu starker Lärmemission kommen. Akuter und chronischer Gehörverlust können die Folge sein. a) Führen Sie Arbeiten an der unter Druck stehenden Pneumatikversorgung nie ohne Gehör- schutz durch.

  • Seite 30: Störungssuche Und Störungsbeseitigung

    9 | Instandsetzung Spectron Gas Control Systems GmbH HINWEIS Beleuchtung Durch unzureichende Beleuchtung kann es zu falschen Schalthandlungen oder Verwechslun- gen kommen. a) Sorgen Sie für ausreichende Beleuchtung gemäß den gesetzlichen Vorschriften! Ziele der Instandsetzung sind: · Störungsursachen erkennen und beurteilen ·...

  • Seite 31: Außerbetriebnahme Und Wiederinbetriebnahme

    Spectron Gas Control Systems GmbH Außerbetriebnahme und Wiederinbetriebnahme | 10 10 Außerbetriebnahme und Wiederinbetriebnahme 10.1 Außerbetriebnahme Die Gasversorgung über die Entspannungsstation kann ohne zusätzliche Risiken unterbrochen werden. In dieser Zeit sind keine besonderen Wartungs- oder Konservierungsarbeiten erforder- lich. Wird die Entspannungsstation länger nicht mehr genutzt oder demontiert, muss eine Außerbe- triebnahme durchgeführt werden.

  • Seite 32: Demontage Und Entsorgung

    11 | Demontage und Entsorgung Spectron Gas Control Systems GmbH 11 Demontage und Entsorgung 11.1 Allgemeines zur Demontage WARNUNG Lärmemission Bei Arbeiten an unter Druck stehender Pneumatikversorgung kann es zu starker Lärmemission kommen. Akuter und chronischer Gehörverlust können die Folge sein.

  • Seite 33: Rücksendungen

    Werden Produkte zur Überprüfung, Wartung oder Reparatur an Spectron zurückgesandt, so müssen sie zwingend mit Inertgas freigespült werden (siehe auch „Freispülen bis zum Verbrau- cher“). Eine Überprüfung durch Spectron kann nur vorgenommen werden, wenn die Dekontami- nierungserklärung (https://www.spectron.de/spectron_de/de/downloads/Formulare/DECON- TAM.pdf) vollständig ausgefüllt vorliegt.
  • Seite 34 Spectron Gas Control Systems GmbH Fritz-Klatte-Str. 8 D-65933 Frankfurt Tel: +49 (0)69 38016-0 Fax: +49 (0)69 38016-200 info@spectron.de www.spectron.de...
