Pilz PNOZ XV3 Betriebsanleitung Seite 5

S11 S31 S21
S13
S1
S12 S32 S22 S14

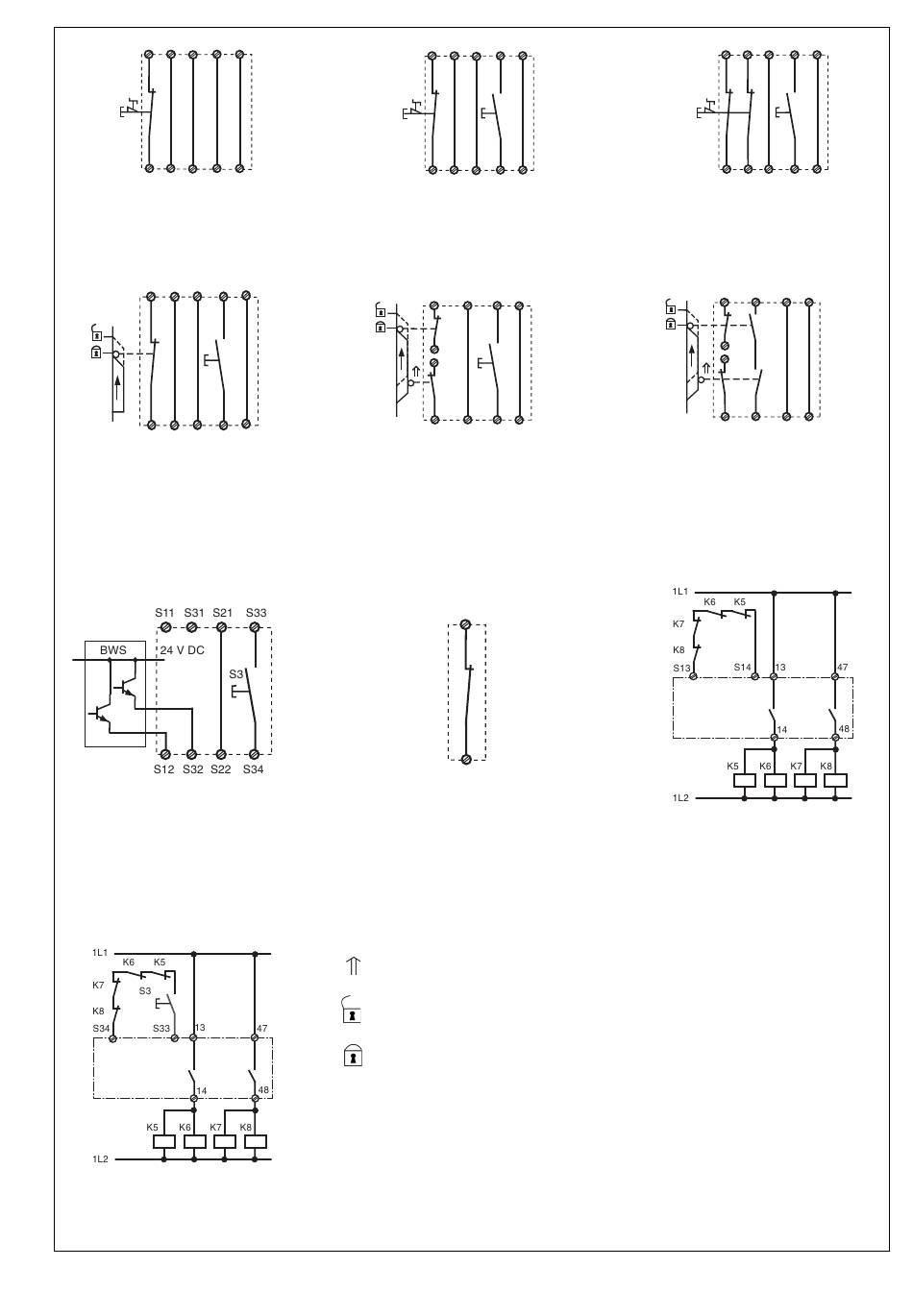

Fig. 2: Eingangskreis einkanalig, automat.
Start/Single-channel input circuit, automatic
reset/Commande par 1 canal, validation
automatique
S11 S21 S31 S33
S1
S3
S12 S22 S32 S34
Fig. 5: Schutztürsteuerung einkanalig,
überwachter Start/Single-channel safety gate
control, monitored reset/Surveillance de
protecteur, commande par 1 canal,
surveillance du poussoir de validation
Fig. 8: Lichtschrankensteuerung, zwei-
kanalig, Querschlusserkennung durch BWS,
überwachter Start/Dual-channel light curtain
control, short circuit detection via ESPE,
monitored reset/Commande par 2 canaux
par barrage immatériel ,surveillance du
poussoir de validation
Fig. 11: wie Fig. 10 mit überwachtem Start/
connection for contactors/relays and
monitored reset/comme Fig. 10 avec
surveillance du poussoir de validation
Y39
S1
Y40
Fig. 3: Eingangskreis einkanalig, überwach-
ter Start/Single-channel input circuit,
monitored reset/Commande par 1 canal,
surveillance du poussoir de validation
Y39
Y40
Fig. 6: Schutztürsteuerung zweikanalig,
überwachter Start/Two-channel safety gate
control, monitored reset/Surveillance de
protecteur, commande par 2 canaux,
surveillance du poussoir de validation
Fig. 9: Öffnerkontakt für Reset der
Verzögerungszeit/N/C contact for reseting
the Delay-on De-energisation/Contact à
ouverture pour mise à 0 de la temporisation
betätigtes Element/Switch
activated/élément actionné
Tür nicht geschlossen/Gate open/
porte ouverte
Tür geschlossen/Gate closed/
porte fermée
S1/S2: Not-Halt- bzw. Schutztürschalter/Emergency Stop Button, Safety Gate Limit Switch/
Poussoir AU, détecteurs de position
S3: Starttaster/Reset button/Poussoir de réarmement
S11 S31 S21 S33 Y39
S3
S32
S12 S22 S34 Y40
S21 S11 S33 Y39
S1
S22
S3
S31
S2
S32 Y40
S12 S34
Y39
Y40
- 5 -
S21 S31 S11 S33
S1
S3
S22 S32 S12 S34
Fig. 4: Eingangskreis zweikanalig, überwach-
ter Start/Two-channel input circuit, monitored
reset/Commande par 2 canaux, surveillance
du poussoir de validation
S21 S13 S11
S1
S22
S31
S2
S12
S32 S14
Fig. 7: Schutztürsteuerung zweikanalig,
automatischer Start, Gleichzeitigkeit S1 und
S2: max. 3 s/Two channel safety gate
control, automatic reset, simultaneity S1 and
S2: max. 3 s/Surveillance de protecteur,
commande par 2 canaux, validation
automatique, temps de synchronisme S1 et
S2 : max. 3 s
Fig. 10: Anschlussbeispiel für externe
Schütze, einkanalig, automatischer Start/
Connection example for external contactors/
relays, single-channel, automatic reset/
Branchement contacteurs externes,
commande par 1 canal, validation
automatique
Y39
Y40
Y39
Y40
