Installation
Dieses Gerät kann ohne tragenden Monitorfuß oder anderes
stützendes Montagezubehör nicht benutzt oder installiert
werden. Es wird dringend empfohlen, die korrekte Anbringung
von einer erfahrenen, von NEC autorisierten Servicekraft
vornehmen zu lassen. Bei Nichteinhaltung der NEC-Standard-
Montageanleitungen kann es zu Schäden am Gerät oder
Verletzungen des Benutzers kommen. Die Produkthaftung deckt
durch unsachgemäße Installation entstandene Schäden nicht ab.
Die Nichtbeachtung dieser Empfehlungen kann zum Erlöschen
Ihres Garantieanspruchs führen.
Montage
Bringen Sie den Monitor NICHT selbst an. Bitte wenden Sie
sich hierzu an Ihren Händler. Es wird dringend empfohlen,
den Monitor von einem erfahrenen, qualifi zierten Techniker
sachgemäß anbringen zu lassen. Bitte prüfen Sie die Umgebung,
in der der Monitor angebracht werden soll.
Der Kunde trägt die Verantwortung für die Anbringung an einer
Wand oder einer Decke. Nicht alle Wände oder Decken sind
fest genug, um dem Gewicht des Monitors standzuhalten.
Die Produkthaftung deckt durch unsachgemäße Anbringung,
Umbau oder höhere Gewalt entstandene Schäden nicht ab. Die
Nichtbeachtung dieser Empfehlungen kann zum Erlöschen Ihres
Garantieanspruchs führen.
Decken Sie die Lüftungsschlitze NICHT durch Montagezubehör
oder anderes Zubehör ab.
Für NEC-qualifi ziertes Personal:
Für einen sicheren Halt verwenden Sie mindestens zwei Bügel
zur Befestigung des Geräts. Befestigen Sie das Gerät an
mindestens zwei Punkten.
Bei der Anbringung an einer Wand oder
Decke beachten Sie bitte Folgendes
•
Wenn Sie Montagezubehör verwenden, das nicht NEC-
geprüft ist, muss es mit der VESA-kompatiblen (FDMIv1)
Montagemethode konform sein.
•
NEC empfi ehlt dringend,
Schrauben der Größe M6
(Länge von 10–12 mm +
Dicke des Bügels und der
Unterlegscheiben)
weniger als
φ 8.5 mm
zu verwenden. Wenn
Sie Schrauben verwenden,
die länger als 10–12 mm
sind, prüfen Sie die Tiefe
der Bohrung. (Empfohlenes
Anzugsdrehmoment: 470–635 N•cm). Die Bügelaussparung
sollte weniger als φ 8,5 mm betragen. NEC empfi ehlt
Montageadapter, die der Norm UL1678 für Nordamerika
entsprechen.
•
Prüfen Sie vor der Anbringung die Installationsumgebung,
um sicherzustellen, dass sie dem Gewicht des Geräts
standhält und das Gerät vor Beschädigung geschützt ist.
•
Ausführliche Hinweise fi nden Sie in der Anleitung, die dem
Montagezubehör beiliegt.
•
Vergewissern Sie sich, dass zwischen dem Monitor und der
Halterung keine Lücke vorhanden ist.
Keine
Gerät
Lücke
Tragebügel
Kein Gewinde
Unterlegscheiben
4 mm
Schraube
Dicke von
10-12 mm
Bügel und
Unterlegscheiben
Deutsch-5

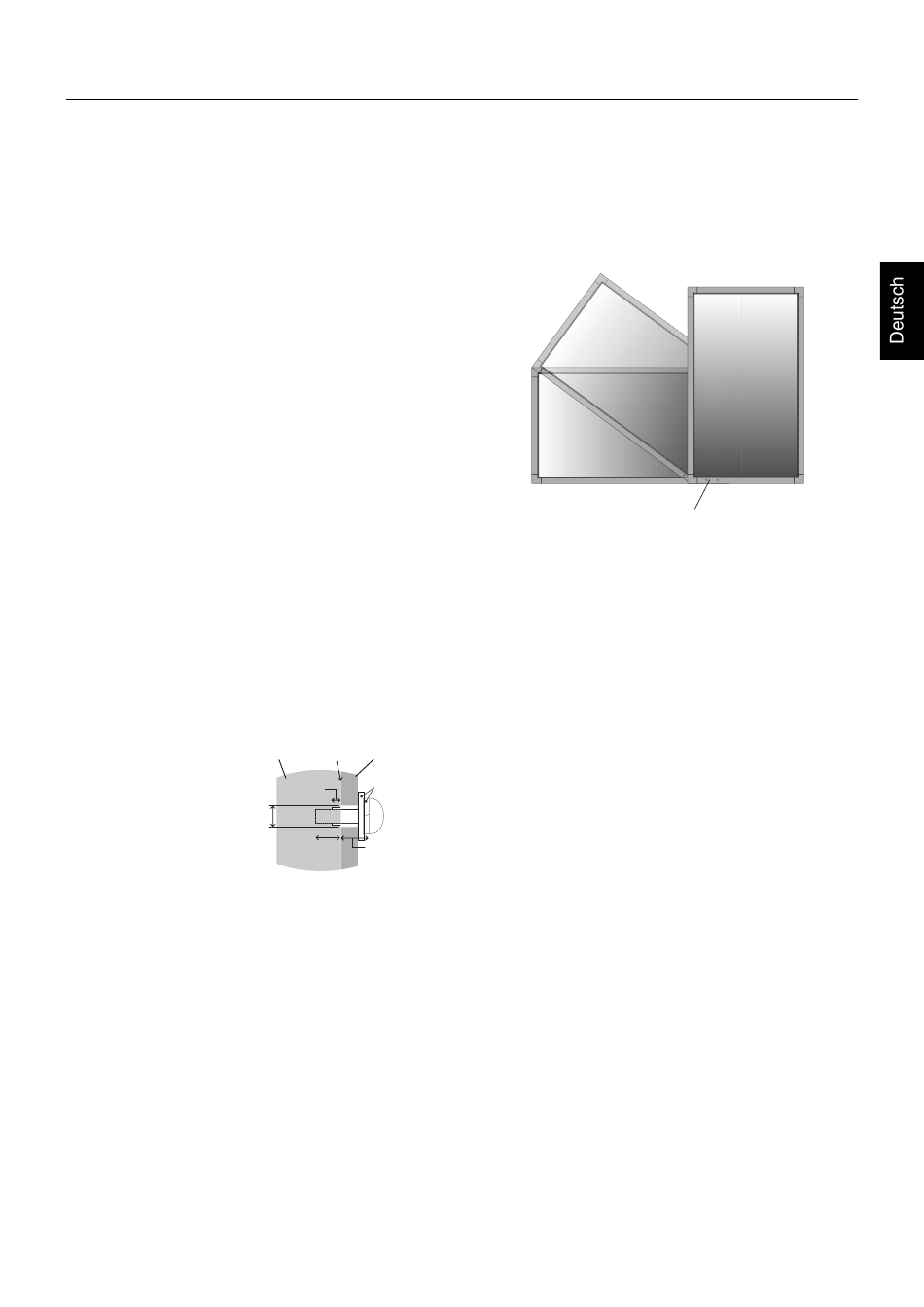

Ausrichtung
•
Wenn Sie den Bildschirm im Hochformat verwenden,
sollte der Bildschirm im Uhrzeigersinn gedreht werden, so
dass die linke Seite zur oberen Seite wird und die LED-
Leuchtanzeige sich am unteren Rand befi ndet. Damit stellen
Sie die ordnungsgemäße Belüftung sicher und verlängern die
Lebensdauer des Monitors. Unzureichende Belüftung kann
zur Verkürzung der Lebensdauer des Monitors führen.
* Bei der Verwendung des Monitors im Hochformat kann die Position
der Griffe angepasst werden. Für Verwendung im Querformat.
Anbringungsort
•
Die Wand bzw. Decke muss fest genug sein, um dem
Gewicht des Monitors und des Montagezubehörs
standzuhalten.
•
Bringen Sie das Gerät NICHT an Stellen an, wo es durch
den Zusammenstoß mit einer Tür oder einem Tor beschädigt
werden kann.
•
Bringen Sie das Gerät NICHT in stark vibrierenden und
staubigen Umgebungen an.
•
Bringen Sie das Gerät NICHT in der Nähe der
Hauptstromquelle des Gebäudes an.
•
Bringen Sie das Gerät nicht so an, dass andere leicht nach
dem Gerät und der Montagevorrichtung greifen und sich
darauf abstützen können.
•
Wenn das Gerät in einer Vertiefung beispielsweise einer
Wand installiert wird, lassen Sie mindestens 100 mm
Abstand zwischen dem Monitor und der Wand, damit eine
ausreichende Belüftung ermöglicht wird.
•
Achten Sie auf ausreichende Luftzufuhr oder sorgen Sie für
Klimatisierung am Monitor und an der Montagevorrichtung,
damit die entstehende Wärme abgeführt werden kann.
Anbringung an der Decke
•
Vergewissern Sie sich, dass die Decke stabil genug ist, um das
Gewicht des Geräts und der Montagevorrichtung auf Dauer
und auch im Fall von Erdbeben, unerwarteten Vibrationen und
anderen externen Krafteinwirkungen zu halten.
•
Vergewissern Sie sich, dass das Gerät an einem soliden Teil
der Deckenkonstruktion angebracht wird, wie zum Beispiel
einem Stützpfeiler. Sichern Sie den Monitor mit Schrauben,
Federscheiben, Unterlegscheibe und Mutter.
•
Bringen Sie das Gerät NICHT in Bereichen an, die keine
stützende interne Struktur besitzen. Verwenden Sie für die
Anbringung KEINE Holzschrauben oder Ankerschrauben.
Bringen Sie das Gerät NICHT an einer Leiste oder an
Anhängevorrichtungen an.
LED-Anzeige
