Levelflex FMP50 FOUNDATION Fieldbus

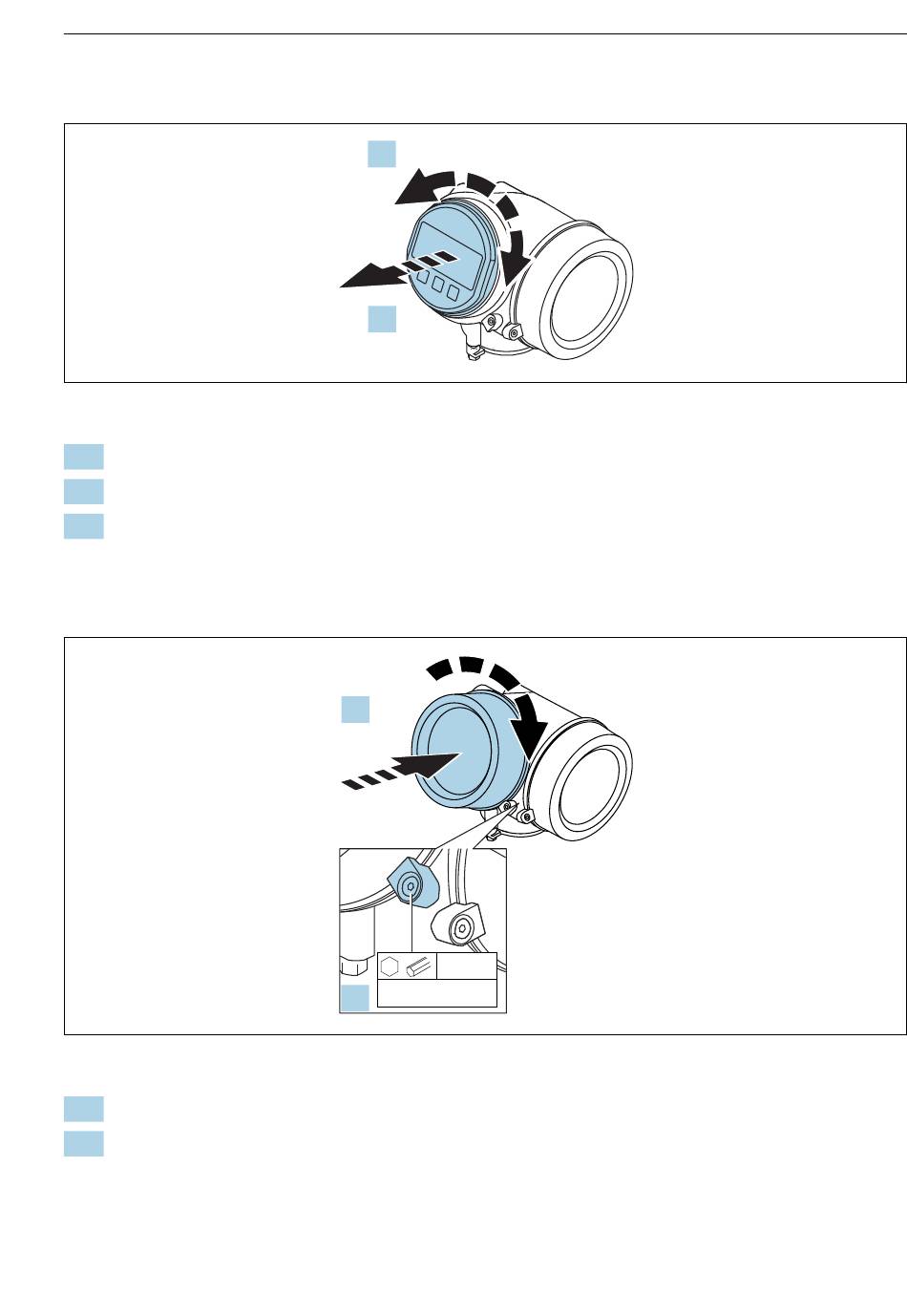

Anzeigemodul drehen
1. Anzeigemodul mit leichter Drehbewegung herausziehen.
2. Anzeigemodul in die gewünschte Lage drehen: Max. 8 × 45 ° in jede Richtung.
3. Spiralkabel in den Zwischenraum von Gehäuse und Hauptelektronikmodul hineinlegen
und das Anzeigemodul auf den Elektronikraum stecken, bis es einrastet.
Deckel Elektronikraum schliessen
1. Deckel des Elektronikraums zuschrauben.
2. Sicherungskralle um 90 ° im Uhrzeigersinn schwenken und Schraube der Sicherungs-
kralle des Elektronikraumdeckels mit Innensechskantschlüssel (3 mm) mit 2,5 Nm fest-
ziehen.
Endress+Hauser
2.
1.
1.
3 mm
2,5 Nm
2.
Montage
A0036401
A0021451
