9.2.3.3 Durchführung der Messung
Für die Durchführung der Messung mit dem Leichten Fallgewichtsgerät „TERRATEST 5000 BLU" ist die
Beschreibung ab Seite 38ff zwingend zu beachten!
Ziehen Sie das Fallgewicht der Belastungsvorrichtung nach oben und klinken Sie dieses am oberen Ende
in den Rasthalter ein. Tippen Sie auf das Bedienfeld „START" um mit der Aufzeichnung der Messung anzu-
fangen. Auf dem folgenden Fenster sehen Sie oben eine Schaltfläche mit der aktiven Baustelle und dar-
unter die Aufforderung zur 1. Vorbelastung. Möchten Sie die angezeigte Baustelle ändern, klinken Sie
zwingend erst das Fallgewicht aus und legen es unten ab! Erst danach dürfen Sie die Änderungen an den
Daten der Baustelle vornehmen, indem Sie auf die Schaltfläche mit der Baustellenbezeichnung klicken,
die Daten editieren und mit der Navigationsschaltfläche oben links wieder zur Messung zurückkehren.
Führen Sie 3 Vorbelastungsstöße und anschließend 3 Messstöße wie ab Seite 38 beschrieben durch.
Zwischen den einzelnen Stößen werden Sie durch entsprechende Sprachkommandos bzw. Quittungstöne
auf den nächsten Schritt hingewiesen. Diese werden auch zeitgleich im App-Fenster dargestellt. Die
Setzungen der einzelnen Messstöße werden unmittelbar nach jedem Stoß im App-Fenster angezeigt.
Während der Messung kann diese jederzeit durch tippen auf die Schaltfläche „ABBRECHEN" abgebro-
chen werden. Sie kehren daraufhin zum Startbildschirm der App zurück.
Am Ende der Messung wird der Evd im MN/m
als Ergebnis auf dem Display angezeigt. Die Schaltfläche
2
„ABBRECHEN" wechselt zur Anzeige der Schaltfläche „SPEICHERN". Sie haben jetzt die Möglichkeit
durch Tippen auf das Kamerasymbol im rechten oberen Bereich ein Foto vom Prüfpunkt in das Protokoll
mit einzubinden. Dieses wird zusammen mit den Messdaten anschließend durch Tippen auf die
Schaltfläche „SPEICHERN" auf dem Smartphone/Tablet gespeichert.
Die Schaltfläche „SPEICHERN" wechselt zur Anzeige der Schaltfläche „SENDEN". Durch Tippen auf die
Schaltfläche „SENDEN" können Sie die Messdaten als Email-Anhang mittels einer automatisch generier-
ten und vorformulierten Email versenden.
Für weitere Messungen können Sie auf die Schaltfläche rechts von der „SENDEN"-Schaltfläche mit dem
Wiederholen-Symbol tippen. Daraufhin starten Sie die nächste Messung.

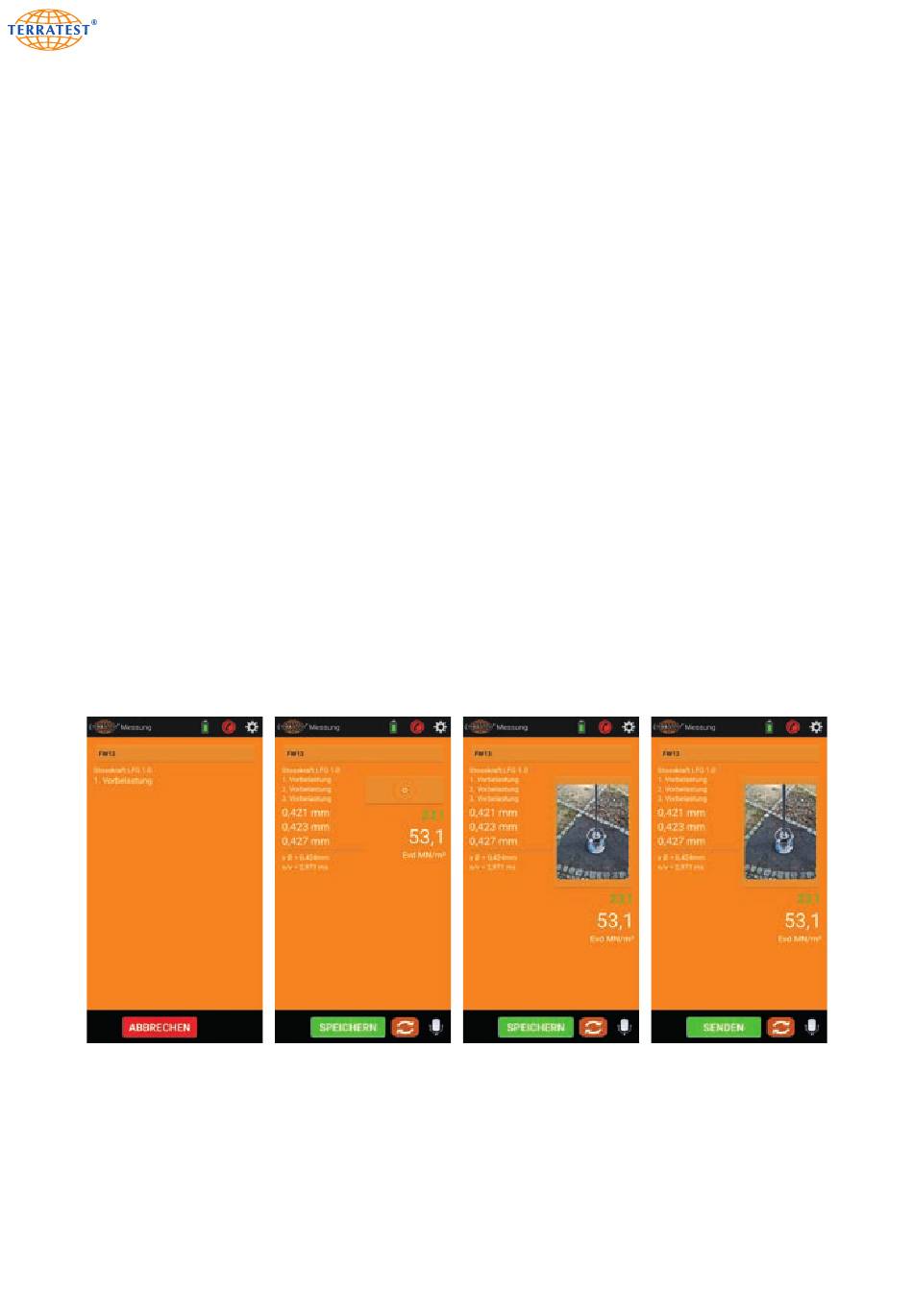

Darstellung des Messablaufs
88
