Gesamtansicht „Terratest 4000 Stream; Mechanische Belastungsvorrichtung - TERRATEST 4000 STREAM Handbuch

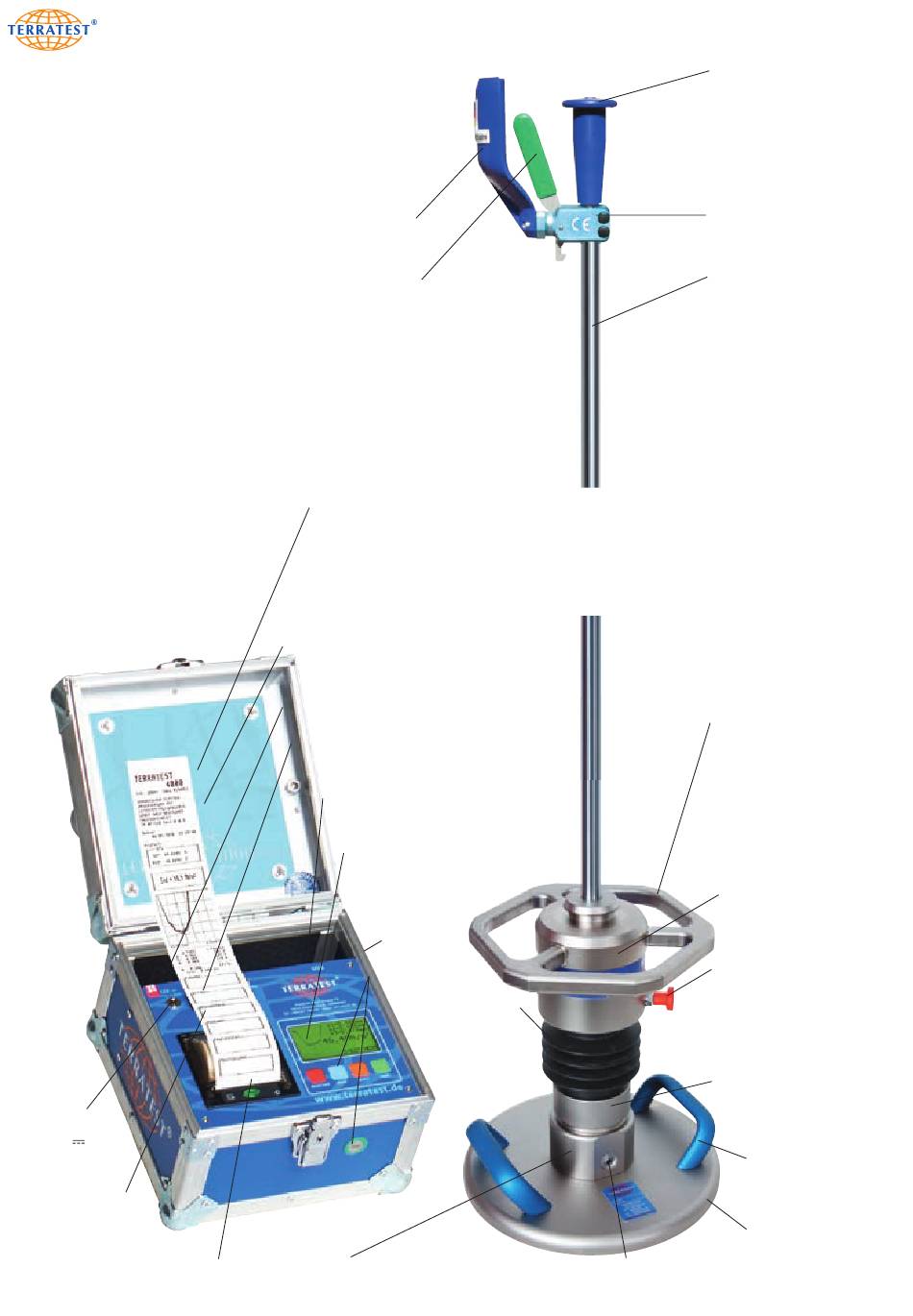

2.5 Gesamtansicht „TERRATEST 4000 STREAM"
Elektronischer
Messcomputer
Ladebuchse
12V
max. 1,25A
Anschluss
für „STREAM"-Dongle
(nicht sichtbar)
Thermodrucker
14
Schlagschutz
Ausklinkhebel
Sichtfenster
Tragegriff
Zubehörfach
GPS-Antenne
(nicht sichtbar)
USB-Anschluss
(nicht sichtbar)
Grafikdisplay
Sensor-
Anschlussbuchse
(nicht sichtbar)
Bedienkonsole
Federbalg
(nicht sichtbar:
Federelement)
Lastkopf
(nicht sichtbar: Sensor)
Sicherheitsgriff
mit integrierter Libelle
Ausklinkvorrichtung
Führungsstange
Mechanische
Belastungsvorrichtung
Fangring
Fallgewicht
Transport-
sicherung
Lastplatte
Kippschutz-
vorrichtung
Sensor-
Anschlussbuchse
Tragegriff
Lastplatte
300 mm
