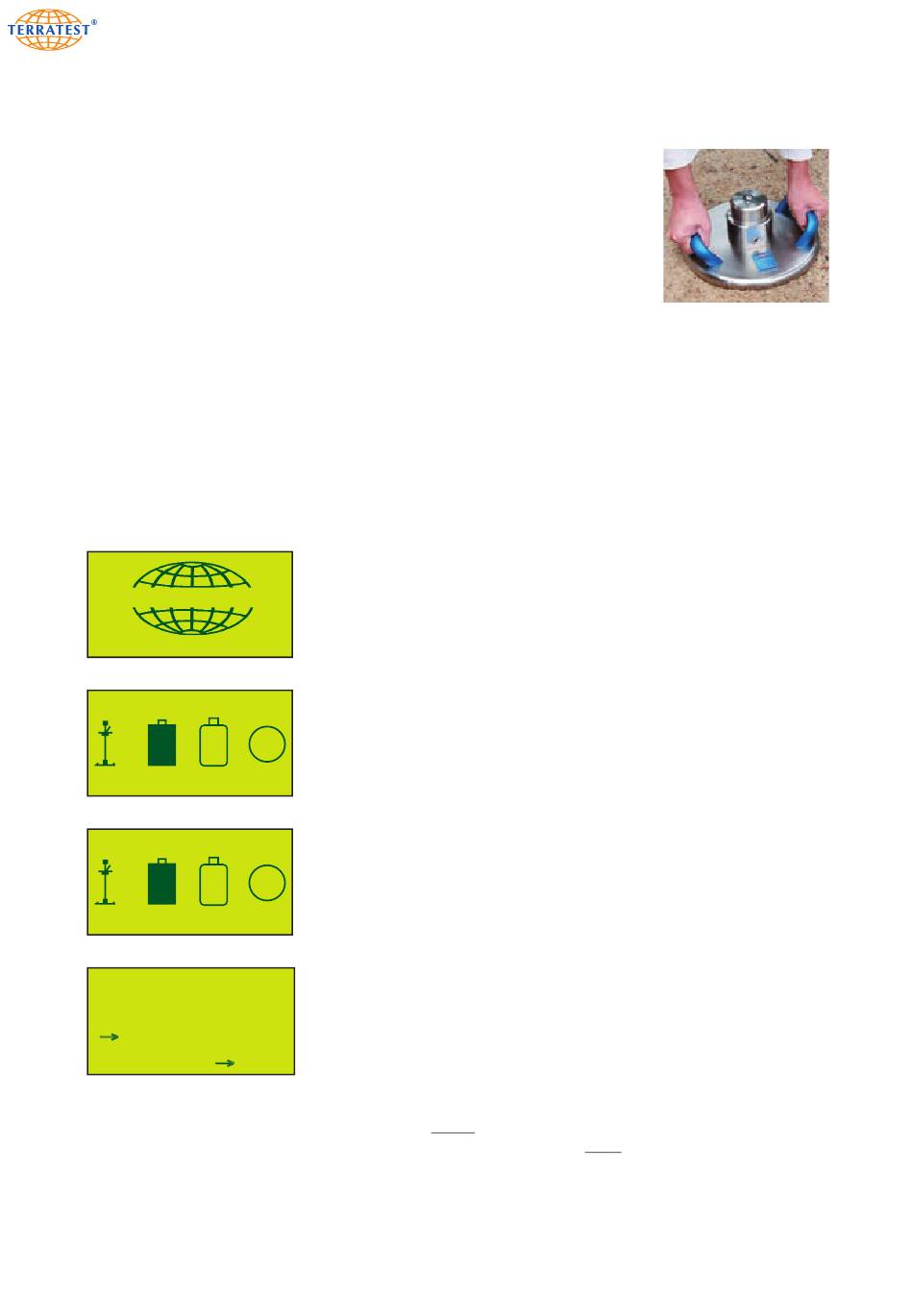

5. Messung „TERRATEST 4000 STREAM"
5.1 Vorbereitung des Messpunktes
Lastplatte vollflächig auf den Prüfuntergrund legen. Die Bodenoberfläche ist
innerhalb der Auflagefläche durch Hin- und Herschieben der Lastplatte oder
mit geeigneten Hilfsmitteln (wie zum Beispiel Maurerkelle) möglichst eben-
erdig herzustellen. Lose Bodenteile sind zu entfernen. Bei unregelmäßigem
Untergrund ist eine wenige Millimeter dicke Ausgleichsschicht aus feinkörni-
gem Quarzsand aufzutragen. Wobei der Sand nur die Unebenheiten unter der
Lastplatte ausgleichen darf. Danach ist die Lastplatte aufzulegen und die
Stärke der Sandschicht durch Hin- und Herschieben der Platte zu minimieren.
Die Lastplatte muss vollständig auf der Prüffläche aufliegen.
5.2 Durchführung der Messung / Dateneingabemodus
Nach der Vorbereitung des Messpunktes und dem Auflegen der Lastplatte auf den Boden wird die
Belastungsvorrichtung mittig auf den Lastkopf der Lastplatte gestellt.
Verbinden Sie mit Hilfe des Messkabels den Lastkopf auf der Lastplatte mit dem Messcomputer.
Schalten Sie den Messcomputer durch längeres Drücken der Starttaste ein. Zum Aktivieren der Hintergrund-
beleuchtung des Grafikdisplays drücken Sie die Starttaste beim Einschalten etwa drei Sekunden, solange,
bis der Startbildschirm automatisch in die „STATUSABFRAGE" wechselt.
T E R R A T E S T 4 0 0 0
V022.3
K A L I B R I E R T B I S 0 3 / 2 0
STARTBILDSCHIRM
F R 3 0 / 0 6 / 1 7 1 5 : 5 0 : 2 2
?
6 , 3 V
STATUSABFRAGE
F R 3 0 / 0 6 / 1 7 1 5 : 5 0 : 2 2
OK
6 , 3 V
GEWACHSENER BODEN
PLANUM
TRAGSCHICHT
SCHOTTERTRAGSCHICHT
FROSTSCHUTZSCHICHT
→
PERMANENT DATA
FREI EDITIERBAR
EXIT
TEXTEINGABEMODUS
32
Beim Einschalten des Messcomputers ohne Hintergrundbeleuchtung er-
scheinen das „TERRATEST 4000 STREAM"-Logo, die Versionsnummer
der Firmware sowie das Ablaufdatum der Gerätekalibrierung als
Startbildschirm für etwa drei Sekunden. Dieser wechselt automatisch in
30
STREAM
die „STATUSABFRAGE".
Die „STATUSABFRAGE" prüft die Sensorverbindung, Batterieladung,
USB-Stick- bzw. „STREAM"-Dongle- und GPS-Bereitschaft und quittiert
deren Verfügbarkeit im Display mit „OK" sowie der Sprachausgabe
„Willkommen bei TERRATEST. Sensor OK. Messung starten". Ist eine die-
GPS
ser Funktionen nicht verfügbar, so wird dies im Display durch ein „ ? "
?
?
dargestellt. Besteht keine Sensorverbindung erfolgt zusätzlich die
Sprachausgabe „Kein Sensor". Das Erkennen der GPS-Verbindung kann
2-3 Minuten dauern. Wird die Sensorverbindung nicht hergestellt, so
gelangt man nicht in den Messmodus und kann keine Messungen aus-
führen. Die Batterieladung des Gerätes ist durch die Füllhöhe der
Batterie sowie deren Volt-Angabe unterhalb des Batteriesymbols darge-
GPS
stellt.
OK
OK
Wird der USB-Stick bzw. „STREAM"-Dongle nicht sofort erkannt, schalten
Sie das Gerät aus, ziehen Sie den USB-Stick bzw. "STREAM"-Dongel her-
aus, stecken Sie den USB-Stick bzw. „STREAM"-Dongle noch einmal ein
und schalten Sie das Gerät nochmals ein. Prüfen Sie bei erneutem
Nichterkennen des USB-Sticks bzw. „STREAM"-Dongles, ob dieser kor-
rekt formatiert ist. Sie können den USB-Stick bzw. „STREAM"-Dongle am
PC formatieren, indem Sie mit Rechtsklick auf das Laufwerkssymbol des
→
SET
USB-Sticks bzw. „STREAM"-Dongles im Kontextmenü „Formatieren..." aus-
wählen.
Durch erneutes kurzes Drücken der Starttaste gelangen Sie in den Mess-
modus, wenn statt dessen die Starttaste lange gedrückt wird gelangen Sie in
den Texteingabemodus. Dieser enthält 5 vordefinierte Bodenschichten
sowie 2 editierbare Textfelder zur Auswahl.
(„TERRATEST 6000 BLE" siehe Seite 38)
