TERRATEST 4000 STREAM Handbuch Seite 34

Vor dem ersten Stoß setzen Sie einen Gehörschutz auf. Bei Nutzung des Fall-
gewichtsgerätes ist ein Gehörschutz zu tragen, da der Geräuschpegel wäh-
rend der Messung über 85dB betragen kann. ACHTUNG: Das Bedienen die-
ses Gerätes ohne Hörschutz kann zu dauerhaften Hörschäden führen.

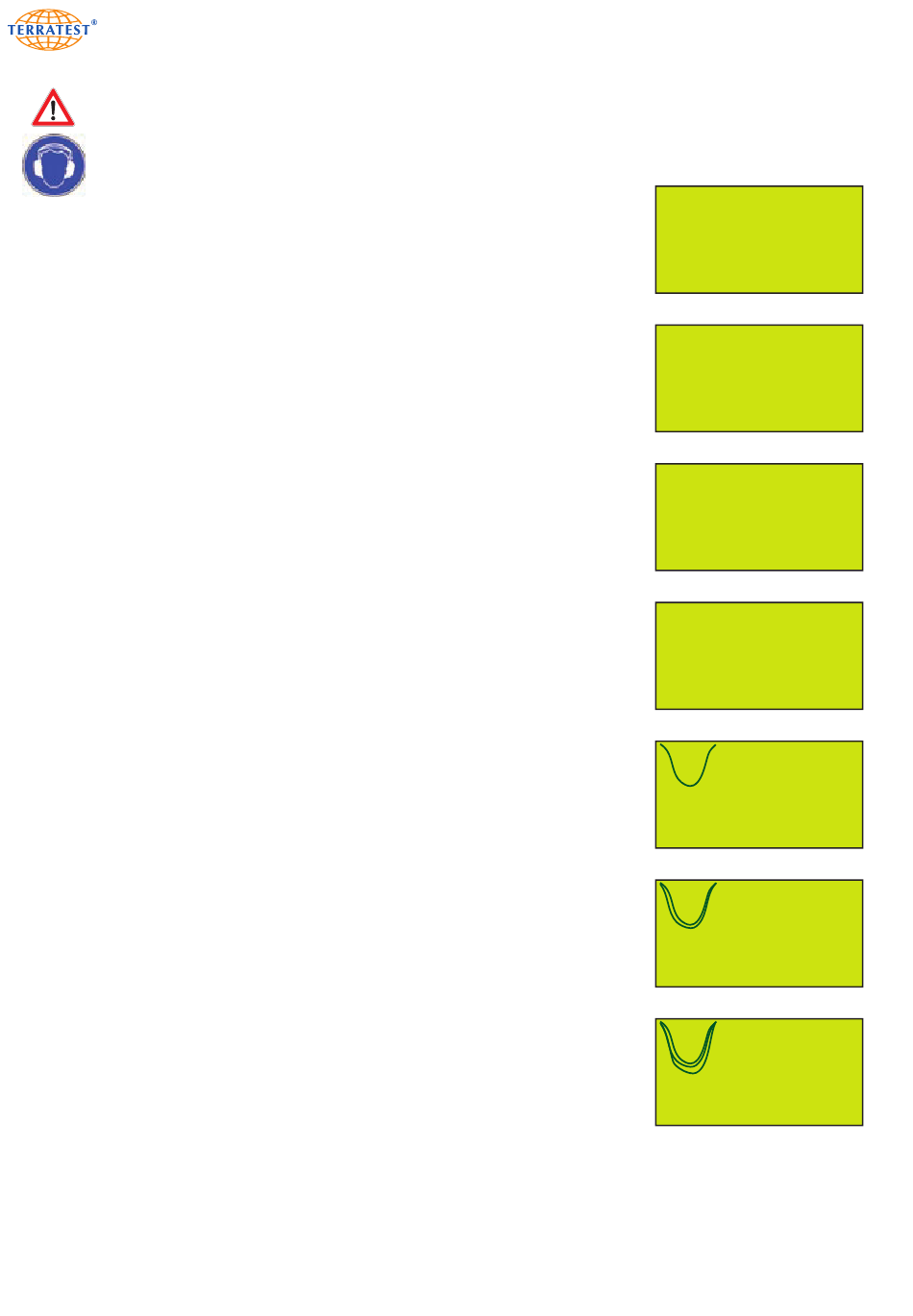

Entsprechend der Anweisung der Sprachausgabe „ERSTE VORBELASTUNG" und
des Displays „LFG 1.0 1. BELASTUNG", führen Sie den ersten Vorbelastungsstoß
folgendermaßen aus: Umfassen Sie den blauen Sicherheitsgriff an der Führungs-
stange und öffnen Sie die obere Ausklinkvorrichtung, indem Sie den grünen
Starthebel an die Führungsstange herandrücken und gedrückt halten. Ziehen
Sie nun mit der anderen Hand das entriegelte Fallgewicht bis zum oberen
Anschlag und fixieren Sie dieses, indem Sie den grünen Starthebel wieder los-
lassen und so oben in das Fallgewicht einklinken. Das Fallgewicht hängt nun
oben an der Ausklinkvorrichtung. Öffnen Sie jetzt durch Heranziehen des grünen
Starthebels die Ausklinkvorrichtung und lassen Sie das Fallgewicht im freien
Fall auf das Federelement aufschlagen. Fangen Sie das Fallgewicht sofort nach
dem ersten Kontakt auf und führen Sie es so wie oben beschrieben erneut in die
geöffnete Ausklinkvorrichtung ein. Für den gesamten Versuch sind insgesamt
sechs Stöße auszuführen (3 Vorbelastungen und 3 Messstöße).
Nach dem akustischen Signal, der Aufforderung „LFG 1.0 2. BELASTUNG" auf
dem Display des Messcomputers, sowie der Sprachanweisung: „ZWEITE VORBE-
LASTUNG" führen Sie den 2. Vorbelastungsstoß so wie beschrieben aus. Ein
vor dem Signalton ausgeführter Stoß wird vom Messcomputer nicht registriert.
Nach dem akustischen Signal, der Aufforderung „LFG 1.0 3. BELASTUNG" auf
dem Display des Messcomputers, sowie der Sprachanweisung: „DRITTE VOR-
BELASTUNG" führen Sie den 3. Vorbelastungsstoß so wie beschrieben aus.
Das Gerät kontrolliert die Ergebnisse der drei Vorbelastungsstöße und geht
automatisch zur eigentlichen Messung über.
Nach dem akustischen Signal, der Aufforderung „LFG 1.0 1. MESSUNG" auf dem
Display des Messcomputers, sowie der Sprachanweisung: „ERSTE MESSUNG"
führen Sie den 1. Messstoß so wie beschrieben aus.
Das Gerät zeigt Ihnen nach Ausführung des 1. Messstoßes die Setzung s4 in mm
sowie die dazugehörige Setzungskurve an.
Nach dem akustischen Signal, der Aufforderung „LFG 1.0 2. MESSUNG" auf dem
Display des Messcomputers, sowie der Sprachanweisung: „ZWEITE MESSUNG"
führen Sie den 2. Messstoß so wie beschrieben aus.
Das Gerät zeigt Ihnen nun nach Ausführung des 2. Messstoßes die ersten bei-
den Setzungen s4 und s5 in mm sowie die dazugehörigen Setzungskurven an.
Nach dem akustischen Signal, der Aufforderung „LFG 1.0 3. MESSUNG" auf dem
Display des Messcomputers, sowie der Sprachanweisung: „DRITTE MESSUNG"
führen Sie den 3. Messstoß so wie beschrieben aus.
Das Gerät zeigt Ihnen nun nach Ausführung des 3. Messstoßes die Setzungen
s4, s5 und s6 in mm sowie alle drei Setzungskurven an. Zusätzlich wird das
Endergebnis vom Evd-Wert in MN/m
das Ergebnis gerundet auf ganze Zahlen in MN/m
34
dargestellt und durch Sprachausgabe
2
angesagt.
2
LFG 1.0
1.BELASTUNG
LFG 1.0
2.BELASTUNG
LFG 1.0
3.BELASTUNG
LFG 1.0
1.MESSUNG
s4=0,366mm
2.MESSUNG
s4=0,366mm
s5=0,364mm
3.MESSUNG
s4=0,366mm
s5=0,364mm
s6=0,364mm
61,8 MN/m
s/v=2,277 ms
2/127 NEXT
