ifm
Programmierhandbuch BasicController CR0411 v03.02
ifm-Funktionselemente
>
>
PERIOD
Baustein-Typ = Funktionsbaustein (FB)
Baustein ist enthalten in Bibliothek ifm_CR0411_Vxxyyzz.LIB

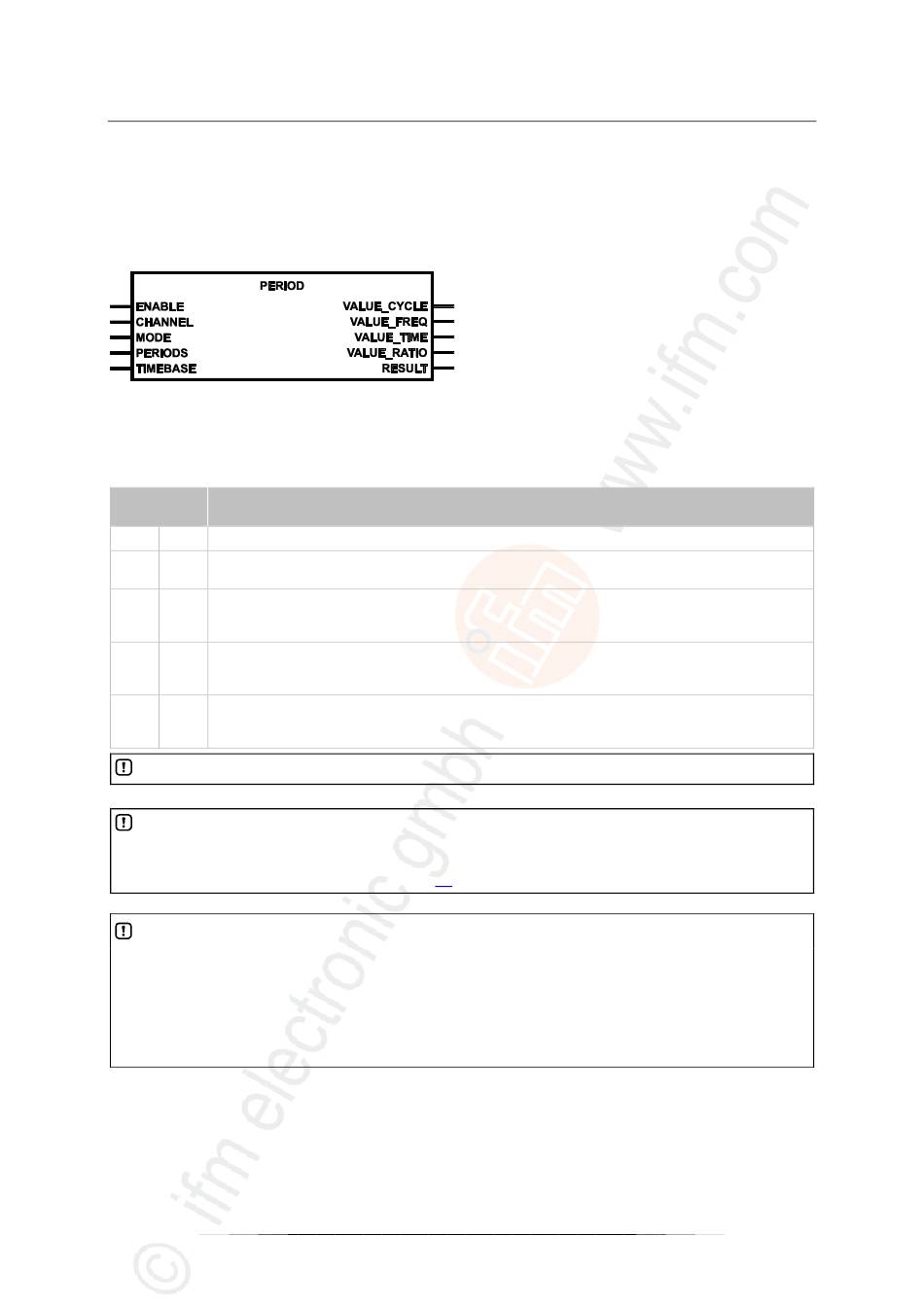

Symbol in CODESYS:
>
Beschreibung
PERIOD misst die Frequenz in [Hz] oder die Periodendauer (Zykluszeit) in [µs] oder die
Phasenverschiebung in [°] am angegebenen Kanal, je nach eingestellter Betriebsart:
MODE
Beschreibung
dez
|
hex
0
00
keine Messung
14
0E
Frequenzmessung
Die positiven Flanken über eine bestimmte Zeit zählen.
19
13
Periodendauermessung (besser ersetzen durch MODE = 20!)
Den Zeitabstand zwischen zwei positiven Flanken messen.
Den Mittelwert über eine bestimmte Anzahl von Perioden angeben.
20
14
Periodendauer- und Ratiomessung
Den Zeitabstand zwischen zwei positiven Flanken messen.
Den Mittelwert über eine bestimmte Anzahl von Perioden angeben.
25
19
(ab LZS-Version 03.02.zz)
Phasenverschiebung (0...359°) zwischen Kanal A und Kanal B eines Eingangssignalpaars
(Mittelung nur sinnvoll, wenn keine großen Sprünge > 179° im System auftreten können)
Im laufenden Betrieb sollte die Betriebsart nicht geändert werden.
Falls MODE=19 oder MODE=20 oder MODE=25:
Zulässige Eingangsfrequenz = 0,1...3 000 Hz.
Bei zu hoher Belastung kann die Zykluszeit unzulässig lang werden.
→ Kapitel
Leistungsgrenzen des Geräts
HINWEIS
Bei höheren Frequenzen (als den von
Die Ein- und Ausschaltzeiten der Eingänge werden zunehmend relevant.
Die Bauteile können sich unzulässig erwärmen.
Die genannten Einflüsse sind abhängig von den im Einzelfall eingesetzten Bauteilen.
Diese möglichen Einflüsse sind nicht exakt vorhersagbar.
(→ S. 37)
ifm
garantierten) können folgende Probleme auftreten:
179
2018-05-09
ifm-Bausteine für das Gerät CR0411
8122
