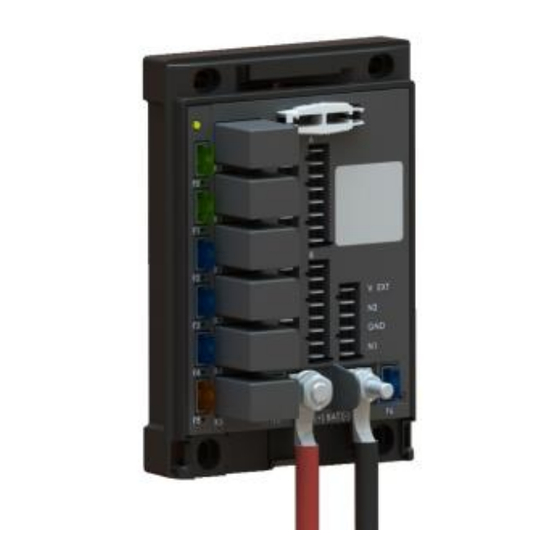

Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 Inhalt Inhaltsverzeichnis Vorbemerkung Copyright ..........................4 Übersicht: Anwender-Dokumentation für CR0431 ............... 5 Was bedeuten die Symbole und Formatierungen? ............. 6 Wie ist diese Dokumentation aufgebaut? ................7 Historie der Anleitung (CR043n) ..................7 Sicherheitshinweise Beachten! ..........................8 Welche Vorkenntnisse sind notwendig? ................
Seite 3
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 Inhalt ifm-Funktionselemente ifm-Bibliotheken für das Gerät CR0431 ................53 5.1.1 Bibliothek ifm_CR0431_V03yyzz.LIB ..................54 5.1.2 Bibliothek ifm_CR0431_util_V03yyzz.LIB................... 55 5.1.3 Bibliothek ifm_RAWCan_NT_Vxxyyzz.LIB ................. 55 5.1.4 Bibliothek ifm_CANopen_NT_Vxxyyzz.LIB ................56 5.1.5 Bibliothek ifm_J1939_NT_Vxxyyzz.LIB ..................57 ifm-Bausteine für das Gerät CR0431 .................58 5.2.1...
2018-05-09 Vorbemerkung Übersicht: Anwender-Dokumentation für CR0431 > Übersicht: Anwender-Dokumentation für CR0431 22853 Die Dokumentation für das Gerät besteht aus folgenden Modulen: (Downloads von der Homepage → www.ifm.com) Dokument Inhalt / Beschreibung Datenblatt Technische Daten in Tabellenform Montageanleitung Anleitung für Montage, elektrische Installation und Inbetriebnahme (gehört zum Lieferumfang...
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 Vorbemerkung Was bedeuten die Symbole und Formatierungen? > Was bedeuten die Symbole und Formatierungen? Folgende Symbole oder Piktogramme verdeutlichen Ihnen unsere Hinweise in unseren Anleitungen: WARNUNG Tod oder schwere irreversible Verletzungen sind möglich. VORSICHT Leichte reversible Verletzungen sind möglich.
Sie uns bitte diese Nummer zusammen mit Titel und Sprache dieser Dokumentation. Vielen Dank für Ihre Unterstützung! Im Übrigen behalten wir uns Änderungen vor, so dass sich Abweichungen vom Inhalt der vorliegenden Dokumentation ergeben können. Die aktuelle Version finden Sie auf der ifm-Homepage: → www.ifm.com >...
► Die handelnde Person muss für die auszuführende Arbeit über die erforderliche Ausbildung und Qualifikation verfügen. ► Beachten Sie die Technischen Daten der betroffenen Geräte! Das aktuelle Datenblatt finden Sie auf der ifm-Homepage ► Beachten Sie die Montage- und Anschlussbedingungen sowie die bestimmungsgemäße Verwendung der betroffenen Geräte! →...
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 Sicherheitshinweise Welche Vorkenntnisse sind notwendig? > Welche Vorkenntnisse sind notwendig? Das Dokument richtet sich an Personen, die über Kenntnisse der Steuerungstechnik und SPS- Programmierkenntnisse mit IEC 61131-3 verfügen. Zum Programmieren der SPS sollten die Personen zusätzlich mit der Software CODESYS vertraut sein.
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 Sicherheitshinweise Hinweise: Seriennummer > Hinweise: Seriennummer 20780 ► In der Fertigung des Anwenders einen Netzwerkplan mit allen Steuerungen in der Maschine erstellen. In den Netzwerkplan die Seriennummer jeder verbauten Steuerung eintragen. ► Vor dem Download einer Software-Komponente diese Seriennummer auslesen und mit Hilfe des Netzwerkplans prüfen, dass man auf die richtige Steuerung zugreift.
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 Systembeschreibung Angaben zum Gerät Systembeschreibung Inhalt Angaben zum Gerät ..........................11 Hardware-Beschreibung ........................11 Schnittstellen-Beschreibung ........................ 22 Software .............................. 23 > Angaben zum Gerät 19587 Diese Anleitung beschreibt aus der Gerätefamilie für den mobilen Einsatz,...
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 Systembeschreibung Hardware-Beschreibung > Wichtige Hinweise zur Programmierung des Geräts 20763 Gilt für folgende Geräte: • BasicController relay CR0431 ► Für die Dauer der Programmierung die Anschlüsse B:1 (VBB15) und B:8 (VBBs) miteinander verbinden! Ansonsten wäre keine Programmierung möglich.
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 Systembeschreibung Hardware-Beschreibung > 3.2.2 Eingänge (Technologie) Inhalt Analogeingänge ........................... 14 Binäreingänge ............................. 15 Eingangsgruppe IN0...IN3 ........................16 Eingangsgruppe IN4...IN7 ........................16 14090 > Analogeingänge 15444 Die Analogeingänge können über das Anwendungsprogramm konfiguriert werden. Der Messbereich kann zwischen folgenden Bereichen umgeschaltet werden: •...
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 Systembeschreibung Hardware-Beschreibung > Binäreingänge 1015 7345 Der Binäreingang kann in folgenden Modi betrieben werden: • binärer Eingang plus-schaltend (BL) für positives Gebersignal • binärer Eingang, minus-schaltend (BH) für negatives Gebersignal Je nach Gerät können auch die Binäreingänge unterschiedlich konfiguriert werden. Neben den Schutzmechanismen gegen Störungen werden die Binäreingänge intern über eine Analogstufe...
Seite 16
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 Systembeschreibung Hardware-Beschreibung > Eingangsgruppe IN0...IN3 14568 Bei diesen Eingängen handelt es sich um eine Gruppe von Multifunktionskanälen. Jeder einzelne dieser Eingänge ist wahlweise wie folgt konfigurierbar: • analoger Eingang 0...20 mA • analoger Eingang 0...10 V •...
Seite 17
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 Systembeschreibung Hardware-Beschreibung > Widerstandsmessung 9773 Typische Sensoren an diesen Eingängen: • Tankpegel • Temperatur (PT1000, NTC) 8972 Grafik: Prinzipschaltung Widerstandsmess-Eingang In = Anschluss Widerstandsmess-Eingang n (CR) = Gerät (1) = Eingangsfilter (2) = Konstantstromquelle (3) = Innenwiderstand...
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 Systembeschreibung Hardware-Beschreibung > 3.2.3 Ausgänge (Technologie) Inhalt Schutzfunktionen der Ausgänge ......................18 Ausgangsgruppe K0...K5 ........................19 Ausgangsgruppe LED0...LED6 ......................19 14093 > Schutzfunktionen der Ausgänge 15248 Die Ausgänge dieses Geräts sind in Grenzen gegen Überlast und Kurzschluss geschützt.
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 Systembeschreibung Hardware-Beschreibung > Ausgangsgruppe K0...K5 19678 Bei diesen Ausgängen handelt es sich um eine Gruppe von Kanälen mit fest eingestellter Funktion. Diese Ausgänge sind fix eingestellt wie folgt: • binärer Ausgang mit Relais (Umschaltkontakte) • Die Ausgänge haben keine Strommessung, keine Überlasterkennung.
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 Systembeschreibung Hardware-Beschreibung > 3.2.4 Hinweise zur Anschlussbelegung 1426 Die Anschlussbelegungen (→ Montageanleitungen der Geräte, Kapitel "Anschlussbelegung") beschreiben die Standard-Gerätekonfigurationen. Die Anschlussbelegung dient der Zuordnung der Ein- und Ausgangskanäle zu den IEC-Adressen und den Geräteanschlussklemmen. Die einzelnen Kürzel haben folgende Bedeutung: Analoger Eingang Binärer highside-Eingang: minus-schaltend für negatives Sensorsignal...
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 Systembeschreibung Hardware-Beschreibung > 3.2.6 Status-LED 7998 Die Betriebszustände werden durch die integrierte Status-LED (Voreinstellung) angezeigt. LED-Farbe Anzeige Beschreibung konstant aus keine Betriebsspannung kurzzeitig ein Initialisierung oder Reset Checks Orange (Zeitraster = 200 ms) blinkt 5 Hz kein Laufzeitsystem geladen Grün...
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 Systembeschreibung Schnittstellen-Beschreibung > Schnittstellen-Beschreibung Inhalt CAN-Schnittstellen ..........................22 14098 > 3.3.1 CAN-Schnittstellen Inhalt CAN: Schnittstellen und Protokolle ..................... 22 14101 Anschlüsse und Daten → Datenblatt > CAN: Schnittstellen und Protokolle 14589 15238 Die Geräte werden je nach Aufbau der Hardware mit mehreren CAN-Schnittstellen ausgerüstet.
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 Systembeschreibung Software > Software Inhalt Software-Module für das Gerät ......................23 Programmierhinweise für CODESYS-Projekte ................... 26 Betriebszustände ..........................30 Leistungsgrenzen des Geräts ......................32 14107 > 3.4.1 Software-Module für das Gerät Inhalt Bootloader ............................24 Laufzeitsystem .............................
Seite 24
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 Systembeschreibung Software > Bootloader 14111 Im Auslieferungszustand enthalten ecomatmobile-Controller nur den Bootloader. Der Bootloader ist ein Startprogramm, mit dem das Laufzeitsystem und das Anwendungsprogramm auf dem Gerät nachgeladen werden können. Der Bootloader enthält Grundroutinen... • zur Kommunikation der Hardware-Module untereinander, •...
Seite 25
(optional) wenn eine CAN-Schnittstelle des Geräts als CANopen-Master oder als CANopen-Slave betrieben werden soll ifm_J1939_NT_Vxxyyzz.LIB (optional) wenn eine CAN-Schnittstelle des Geräts mit einer Motorsteuerung kommunizieren soll ifm-Bibliotheken für das Gerät CR0431 Details: → Kapitel (→ S. 53)
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 Systembeschreibung Software > Zykluszeit beachten! 8006 Bei den frei programmierbaren Geräten aus der Controller-Familie ecomatmobile stehen in einem großen Umfang Bausteine zur Verfügung, die den Einsatz der Geräte in den unterschiedlichsten Anwendungen ermöglichen. Da diese Bausteine je nach Komplexität mehr oder weniger Systemressourcen belegen, können nicht immer alle Bausteine gleichzeitig und mehrfach eingesetzt werden.
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 Systembeschreibung Software > Anwendungsprogramm erstellen 8007 Das Anwendungsprogramm wird mit dem Programmiersystem CODESYS 2.3 erstellt und während der Programmentwicklung mehrfach zum Testen in die Steuerung geladen: In CODESYS: [Online] > [Einloggen] > das neue Programm laden.
8492 Das ifm-Maintenance-Tool dient dem einfachen Übertragen des Programmcodes vom Programmierplatz in das Gerät. Grundsätzlich kann jedes Anwendungsprogramm mit dem ifm- Maintenance-Tool auf die Geräte kopiert werden. Vorteil: Dazu ist kein Programmiersystem mit einer CODESYS-Lizenz erforderlich. Hier finden Sie das aktuelle ifm-Maintenance-Tool: Homepage →...
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 Systembeschreibung Software > 3.4.3 Betriebszustände 1075 Nach Anlegen der Versorgungsspannung kann sich das ecomatmobile-Gerät in einem von fünf möglichen Betriebszuständen befinden: • BOOTLOADER • INIT • STOP • RUN • SYSTEM STOP > INIT-Zustand (Reset) 20647 Voraussetzung: ein gültiges Laufzeitsystem ist installiert.
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 Systembeschreibung Software > RUN-Zustand 8287 Wechsel in diesen Zustand in folgenden Fällen möglich: Aus dem INIT-Zustand (Autostart), wenn folgende Bedingungen erfüllt sind: • Die Betriebsspannung hat einen Mindestwert erreicht. UND: • Das Anwendungsprogramm ist vorhanden.
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 Systembeschreibung Software > 3.4.4 Leistungsgrenzen des Geräts 7358 Leistungsgrenzen des Geräts beachten! → Datenblatt > Verhalten des Watchdog 15365 Ein Watchdog überwacht in diesem Gerät die Programmlaufzeit der CODESYS-Anwendung. Wird die maximale Watchdog-Zeit (100 ms) überschritten: >...
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 Systembeschreibung Software > Grenzen für CAN in diesem Gerät 17975 FIFO (First In, First Out) = Arbeitsweise des Stapelspeichers: Das Datenpaket, das zuerst in den Stapelspeicher geschrieben wurde, wird auch als erstes gelesen. Pro Identifier steht ein solcher Zwischenspeicher (als Warteschlange) zur Verfügung.
Release-Nummer zz: 00...99 Patch-Nummer Dabei müssen der Basisdateiname (z.B. "CR0431") und die Software-Versionsnummer "xx" (z.B. "01") überall den gleichen Wert haben! Andernfalls geht das Gerät in den STOP-Zustand Die Werte für "yy" (Release-Nummer) und "zz" (Patch-Nummer) müssen nicht übereinstimmen. 4368 Folgende Dateien müssen ebenfalls geladen sein:...
• Prüfen, ob sich das richtige Laufzeitsystem auf der Steuerung befindet! ► 1. Prüfung: mit dem ifm-Maintenance-Tool prüfen, ob die richtige Laufzeitsystem-Version geladen wurde: • Name und Version des Laufzeitsystems im Gerät auslesen! • Diese Daten manuell mit den Soll-Daten vergleichen! ►...
Release-Nummer zz: 00...99 Patch-Nummer Dabei müssen der Basisdateiname (z.B. "CR0431") und die Software-Versionsnummer "xx" (z.B. "01") überall den gleichen Wert haben! Andernfalls geht das Gerät in den STOP-Zustand Die Werte für "yy" (Release-Nummer) und "zz" (Patch-Nummer) müssen nicht übereinstimmen. 4368 Folgende Dateien müssen ebenfalls geladen sein:...
10079 Die Steuerungskonfiguration wird automatisch zusammen mit dem Zielsystem geladen. Die Steuerungskonfiguration bildet den Inhalt der Datei CR0431.cfg in CODESYS ab. Der Programmierer hat dadurch einfachen Zugriff auf vordefinierte System- und Fehlermerker, Ein- und Ausgänge sowie die CAN-Schnittstellen des Geräts.
Seite 40
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 Konfigurationen Programmiersystem einrichten > CAN-Schnittstellen deklarieren (z.B. CR1080) 10080 In der CODESYS-Steuerungskonfiguration müssen Sie nun die CAN-Schnittstelle(n) deklarieren. ► Rechtsklick auf [CANopen Interface [FIX]] der gewünschten CAN-Schnittstelle. ► Klick auf [Unterelement anhängen]. ► Auch wenn das Gerät als CANopen-Slave betrieben wird: Klick auf [CANopen Master...]: Info Wenn das Gerät als Slave betrieben wird, wäre die Auswahl [CanSlave_Device] ebenfalls möglich.
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 Konfigurationen Programmiersystem einrichten ► Im Anwendungsprogramm für jede CAN-Schnittstelle immer eine eigene Instanz des FBs CANOPEN_ENABLE (→ S. 87) anlegen! > 4.2.2 Programmiersystem über Templates einrichten 13745 bietet vorgefertigte Templates (Programm-Vorlagen), womit Sie das Programmiersystem schnell, einfach und vollständig einrichten können.
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 Konfigurationen Funktionskonfiguration der Ein- und Ausgänge > Funktionskonfiguration der Ein- und Ausgänge Inhalt Konfiguration der Eingänge (Voreinstellung) ..................43 Eingänge konfigurieren ........................44 Ausgänge konfigurieren ........................48 7995 1394 Bei bestimmten Ein- und Ausgängen sind zusätzliche Diagnosefunktionen aktivierbar. Damit kann das jeweilige Ein- und Ausgangssignal überwacht werden und im Fehlerfall kann das...
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 Konfigurationen Funktionskonfiguration der Ein- und Ausgänge > 4.4.2 Eingänge konfigurieren Inhalt Sicherheitshinweise zu Reed-Relais ....................44 Analogeingänge: Konfiguration und Diagnose ..................44 Binäreingänge: Konfiguration und Diagnose ..................46 Schnelle Eingänge..........................47 3973 Mögliche Betriebsarten Ein-/Ausgänge Zulässige Betriebsarten →...
Seite 45
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 Konfigurationen Funktionskonfiguration der Ein- und Ausgänge > Software-Filter der Eingänge konfigurieren 15418 INPUT Über den Eingang FILTER im FB (→ S. 169) kann ein Software-Filter konfiguriert werden, das die gemessene Eingangsspannung an den Analogeingängen filtert.
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 Konfigurationen Funktionskonfiguration der Ein- und Ausgänge > Binäreingänge: Konfiguration und Diagnose 19689 Die Konfiguration jedes einzelnen Eingangs erfolgt über das Anwendungsprogramm: INPUT • FB (→ S. 169) > Eingang MODE MODE BYTE Betriebsart des Eingangskanals:...
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 Konfigurationen Funktionskonfiguration der Ein- und Ausgänge > Schnelle Eingänge 8292 Die Geräte verfügen über schnelle Zähl-/Impulseingänge für eine Eingangsfrequenz bis 30 kHz (→ Datenblatt). 14677 Werden z.B. mechanische Schalter an diesen Eingängen angeschlossen, kann es durch Kontaktprellen zu Fehlsignalen in der Steuerung kommen.
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 Konfigurationen Funktionskonfiguration der Ein- und Ausgänge > Relais-Ausgänge 19693 Bei den Geräte-Ausgängen sind folgende Betriebsarten möglich (→ Datenblatt): • binärer Ausgang mit Relais (Umschaltkontakte) • PWM-Ausgang, plus-schaltend (BH) ohne Diagnosefunktion Grafik: Prinzipschaltung Relais-Ausgang x = 0...n (je nach Gerät) Die Konfiguration jedes einzelnen Ausgangs erfolgt über das Anwendungsprogramm:...
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 Konfigurationen Variablen > Variablen Inhalt Retain-Variablen ..........................51 Netzwerkvariablen ..........................52 3130 In diesem Kapitel erfahren Sie mehr über den Umgang mit Variablen. 14486 Das Gerät unterstützt folgende Variablentypen: Speicherverhalten Deklarationsort Gültigkeitsbereich Variable lokal flüchtig...
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 Konfigurationen Variablen > 4.5.1 Retain-Variablen 8672 Retain-Variablen werden automatisch in einen geschützten Speicherbereich gesichert und automatisch bei Neustart wieder geladen. 14166 Typische Einsätze für Retain-Variablen sind z.B.: • Betriebsstunden, die zur Laufzeit der Maschine fortgeschrieben werden, •...
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 Konfigurationen Variablen > 4.5.2 Netzwerkvariablen 15242 9856 Globale Netzwerkvariablen dienen dem Datenaustausch zwischen Controllern im Netzwerk. Die Werte von globalen Netzwerkvariablen stehen allen CODESYS-Projekten im gesamten Netzwerk zur Verfügung, wenn die Variablen in deren Deklarationslisten enthalten sind.
Gerät CR0431 ....................58 13586 Alle CODESYS-Funktionselemente (FBs, PRGs, FUNs) sind in Bibliotheken zusammengefasst. Nachfolgend zeigen wir Ihnen alle ifm-Bibliotheken, die Sie zusammen mit diesem Gerät nutzen können. Anschließend finden Sie eine thematisch gegliederte Beschreibung der Funktionselemente.
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bibliotheken für das Gerät CR0431 > 5.1.1 Bibliothek ifm_CR0431_V03yyzz.LIB 19699 Dies ist die Geräte-Bibliothek. Diese ifm-Bibliothek enthält folgende Bausteine: Baustein Kurzbeschreibung FASTCOUNT (→ S. 164) Zählerbaustein für schnelle Eingangsimpulse FLASH_INFO (→ S. 183) liest die Informationen aus dem User-Flash-Speicher: •...
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bibliotheken für das Gerät CR0431 > 5.1.2 Bibliothek ifm_CR0431_util_V03yyzz.LIB 19735 Diese ifm-Bibliothek enthält folgende Bausteine: Baustein Kurzbeschreibung RELAY (→ S. 180) schaltet das Relais des gewählten Ausgangskanals mit einer einstellbaren Spannung STATUS_F_V_EXT (→ S. 174) ermittelt den Status der Sicherung für das Potential V_EXT...
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bibliotheken für das Gerät CR0431 > 5.1.4 Bibliothek ifm_CANopen_NT_Vxxyyzz.LIB 14914 Diese ifm-Bibliothek enthält folgende Bausteine: Baustein Kurzbeschreibung CANOPEN_ENABLE (→ S. 87) initialisiert die angegebene CANopen-Master-Schnittstelle parametriert die CAN-Baudrate CANOPEN_GETBUFFERFLAGS (→ S. 89) = CANopen Get Bufferflags liefert Informationen zu den Buffer-Flags Über optionale Eingänge können die Flags zurückgesetzt werden.
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bibliotheken für das Gerät CR0431 Baustein Kurzbeschreibung CANOPEN_SENDEMCYMESSAGE (→ S. 129) = CANopen Send Emergency-Message versendet eine EMCY-Nachricht. Die Nachricht wird aus den entsprechenden Parametern zusammengebaut und ins Register 0x1003 eingetragen CANOPEN_SETSTATE (→ S. 93)
Bausteine: RAW-CAN (Layer 2) ......................60 Bausteine: CANopen ........................... 86 Bausteine: SAE J1939 ........................131 Bausteine: Eingangswerte verarbeiten....................163 Bausteine: Ausgangsfunktionen ......................175 Bausteine: System..........................182 13988 3826 Hier finden Sie die Beschreibung der für dieses Gerät passenden ifm-Funktionselemente, nach Thema sortiert.
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > 5.2.1 Baustein-Ausgänge 8354 7556 Einige Bausteine geben eine Ergebnis-Meldung RESULT zurück. Mögliche Ergebnisse für RESULT: Wert Beschreibung FB ist inaktiv 1...31 Globale Rückgabewerte; Beispiele: FB-Ausführung wurde ohne Fehler beendet – Daten sind gültig FB ist in der Bearbeitung –...
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > CAN_ENABLE 7492 Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_RawCAN_NT_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 7494 Mit CAN_ENABLE wird die CAN-Hardware initialisiert. Ohne diesen Aufruf sind keine anderen Aufrufe im RAW-CAN möglich oder liefern einen Fehler zurück.
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > CAN_SETDOWNLOADID 7516 = Set Download-ID Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_RawCAN_NT_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 7517 Die Download-ID ist zum Datenaustausch erforderlich bei der Verbindung zwischen dem Laufzeitsystem und der CODESYS-Entwicklungsumgebung.
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > CAN_STATUS 7499 Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_RawCAN_NT_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 7501 Mit CAN_STATUS können Informationen zum gewählten CAN-Bus abgefragt werden. Ohne Hardware-Initialisierung können folgende Merker wieder auf FALSE gesetzt werden:...
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > Parameter der Ausgänge 7504 Beschreibung Datentyp Parameter BAUDRATE WORD aktuelle Baudrate des CANopen-Knotens in [kBaud] DOWNLOAD_ID BYTE aktueller Download-ID BUSOFF BOOL Fehler CAN-BUSOFF an der Schnittstelle WARNING_RX BOOL Empfangs-Warnschwelle an der Schnittstelle überschritten...
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > CAN_RX 7586 Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_RawCAN_NT_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 7588 CAN_RX dient zum Empfang einer Nachricht. Der FB beschränkt sich auf wenige Funktionen und hat nur geringen Speicherbedarf.
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > Parameter der Ausgänge 7613 Beschreibung Datentyp Parameter MATCHED_ID DWORD Nummer des Datenobjekt-Identifiers DATALENGTHCOUNT BYTE = Data Length Count Anzahl der empfangenen Daten-Bytes DATA ARRAY [0..7] OF BYTE empfangene Daten (1...8 Bytes)
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > CAN_RX_ENH_FIFO 7615 = CAN RX enhanced with FIFO Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_RawCAN_NT_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 7616 CAN_RX_ENH CAN_RX_ENH_FIFO stellt (im Vergleich zu (→...
Seite 71
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > Parameter der Ausgänge 7617 Beschreibung Datentyp Parameter MATCHED_ID DWORD Nummer des Datenobjekt-Identifiers DATALENGTHCOUNT BYTE = Data Length Count Anzahl der empfangenen Daten-Bytes DATA ARRAY [0..7] OF BYTE empfangene Daten (1...8 Bytes)
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > CAN_RX_RANGE 7592 Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_RawCAN_NT_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 7594 CAN_RX_RANGE bietet folgende Einstellungen: den Nachrichten-Typ wählen (11 oder 29 Bit), ...
Seite 73
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > Parameter der Ausgänge 7598 Beschreibung Datentyp Parameter DWORD Nummer des Datenobjekt-Identifiers DATALENGTHCOUNT BYTE = Data Length Count Anzahl der empfangenen Daten-Bytes DATA ARRAY [0..7] OF BYTE empfangene Daten (1...8 Bytes)
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > CAN_RX_RANGE_FIFO 7601 = CAN RX Range with FIFO Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_RawCAN_NT_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 7603 CAN_RX_RANGE CAN_RX_RANGE_FIFO arbeitet grundsätzlich wie (→...
Seite 75
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > Parameter der Ausgänge 7604 Beschreibung Datentyp Parameter DWORD Nummer des Datenobjekt-Identifiers DATALENGTHCOUNT BYTE = Data Length Count Anzahl der empfangenen Daten-Bytes DATA ARRAY [0..7] OF BYTE empfangene Daten (1...8 Bytes)
Seite 77
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > CAN_TX 7522 Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_RawCAN_NT_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 7523 CAN_TX sendet eine Standard-Nachricht pro Zyklus. Der FB beschränkt sich auf wenige Funktionen und hat nur geringen Speicherbedarf.
Seite 78
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > CAN_TX_ENH 7558 = CAN TX enhanced Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_RawCAN_NT_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 7559 Zusätzliche Einstellmöglichkeiten bietet CAN_TX_ENH (für: enhanced). Hier können alle CAN- spezifischen Eigenschaften individuell eingestellt werden, z.B.:...
Seite 79
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > Parameter der Ausgänge 7527 Beschreibung Datentyp Parameter RESULT BYTE Rückmeldung des Funktionsbausteins (mögliche Meldungen → folgende Tabelle) Mögliche Ergebnisse für RESULT: Wert Beschreibung FB ist inaktiv Funktionsbaustein-Ausführung ohne Fehler beendet Fehler: Einstellung ist nicht möglich...
Seite 80
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > CAN_TX_ENH_CYCLIC 7568 = CAN TX enhanced Cyclic Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_RawCAN_NT_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 7569 CAN_TX_ENH_CYCLIC dient dem zyklischen Versand von CAN-Nachrichten.
Seite 81
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > Parameter der Ausgänge 7510 Beschreibung Datentyp Parameter RESULT BYTE Rückmeldung des Funktionsbausteins (mögliche Meldungen → folgende Tabelle) Mögliche Ergebnisse für RESULT: Wert Beschreibung FB ist inaktiv FB-Ausführung wurde ohne Fehler beendet – Daten sind gültig...
Seite 83
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > CAN_REMOTE_REQUEST 7625 Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_RawCAN_NT_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 7627 Zur Anfrage einer Remote-Nachricht wird mit CAN_REMOTE_REQUEST eine entsprechende Anforderung versandt und die Antwort des anderen Gerätes als Ergebnis zurückgeliefert.
Seite 84
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > CAN_REMOTE_RESPONSE 7631 Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_RawCAN_NT_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 7633 CAN_REMOTE_RESPONSE stellt dem CAN-Controller im Gerät Daten zur Verfügung, die automatisch auf die Anfrage einer Remote-Nachricht gesendet werden.
Seite 85
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > Parameter der Ausgänge 7636 Beschreibung Datentyp Parameter RESULT BYTE Rückmeldung des Funktionsbausteins (mögliche Meldungen → folgende Tabelle) Mögliche Ergebnisse für RESULT: Wert Beschreibung FB ist inaktiv FB ist in der Bearbeitung – Remote für ID nicht aktiv FB ist in der Bearbeitung –...
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > CANOPEN_ENABLE 7785 Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_CANopen_NT_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 7787 CANOPEN_ENABLE erlaubt es, den CANopen-Master ein- und auszuschalten. ► Im Anwendungsprogramm für jede CAN-Schnittstelle immer eine eigene Instanz des FBs CANOPEN_ENABLE (→...
Seite 88
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > Parameter der Ausgänge 7789 Parameter Datentyp Beschreibung RESULT BYTE Rückmeldung des Funktionsbausteins (mögliche Meldungen → folgende Tabelle) Mögliche Ergebnisse für RESULT: Wert Beschreibung FB ist inaktiv Funktionsbaustein-Ausführung ohne Fehler beendet...
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > CANOPEN_GETBUFFERFLAGS 7890 = Get Buffer-Flags Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_CANopen_NT_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 7892 CANOPEN_GETBUFFERFLAGS liefert Informationen zu den Buffer-Flags. Über optionale Eingänge können die Flags zurückgesetzt werden.
Seite 90
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > Parameter der Ausgänge 7894 Beschreibung Datentyp Parameter RXOVFL BOOL Zustand des RX-Overflow-Flags TRUE: Überlauf im Empfangspuffer FALSE: Kein Überlauf im Empfangspuffer RXWARN BOOL Zustand des RX-Overflow-Warning-Flags TRUE: Füllstand im Empfangspuffer ist kritisch FALSE: Füllstand im Empfangspuffer ist unkritisch...
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > CANOPEN_GETSTATE 7865 = Get State Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_CANopen_NT_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 7867 Mit CANOPEN_GETSTATE können Parameter des Masters, eines Slave-Devices oder eines bestimmten Knotens im Netz abgefragt werden.
Seite 92
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > Parameter der Ausgänge 7869 Beschreibung Datentyp Parameter MASTERSTATE BYTE Master State = interner Zustand des Masters: 0 = 0x00 = Master läuft hoch 4 = 0x04 = Konfiguration der Knoten läuft 5 = 0x05 = normaler Betriebszustand des Masters 255 = 0xFF = PLC läuft als Slave...
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > CANOPEN_SETSTATE 7858 = Set State Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_CANopen_NT_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 7860 Mit CANOPEN_SETSTATE können Parameter des Masters, eines Slave-Devices oder eines Knotens im Netz gesetzt werden.
Seite 94
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > Parameter der Eingänge 7861 Beschreibung Datentyp Parameter EXECUTE BOOL := FALSE FALSE TRUE (Flanke): Baustein einmalig ausführen sonst: Baustein nicht aktiv ein bereits gestarteter Baustein wird abgearbeitet...
Seite 96
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > CANOPEN_GETNMTSTATESLAVE 7851 = Get Network Management State Slave Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_CANopen_NT_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 7853 ► Baustein nur verwenden, wenn das Gerät als CANopen-Slave betrieben wird! An die Anwendung wird mit CANOPEN_GETNMTSTATESLAVE nur noch der Betriebszustand nach CANopen gemeldet sowie eine Fehlermeldung, falls ein ungültiger Zustandsübergang angefordert...
Seite 97
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > CANOPEN_NMTSERVICES 7843 = Network Management Services Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_CANopen_NT_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 7844 CANOPEN_NMTSERVICES löst abhängig von seinen NMT-Kommando-Eingängen ein NMT- Kommando oder die Initialisierung eines Knotens aus.
Seite 98
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > Parameter der Ausgänge 7848 Beschreibung Datentyp Parameter RESULT BYTE Rückmeldung des Funktionsbausteins (mögliche Meldungen → folgende Tabelle) Mögliche Ergebnisse für RESULT: Wert Beschreibung FB ist inaktiv Funktionsbaustein-Ausführung ohne Fehler beendet...
Seite 100
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > CANOPEN_GETODCHANGEDFLAG 7927 = Get Object Directory Changed Flag Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_CANopen_NT_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 7928 CANOPEN_GETODCHANGEDFLAG meldet wenn bei einem bestimmten Objektverzeichnis-Eintrag der Wert geändert wurde.
Seite 101
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > CANOPEN_READOBJECTDICT 7933 = Read Object Directory Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_CANopen_NT_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 7935 CANOPEN_READOBJECTDICT liest bis zu 4 Bytes Konfigurationsdaten aus dem Objektverzeichnis des Geräts zur Verwendung im Anwendungsprogramm.
Seite 102
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > CANOPEN_WRITEOBJECTDICT 7940 = Write Object Directory Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_CANopen_NT_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 7942 CANOPEN_WRITEOBJECTDICT schreibt Konfigurationsdaten in das Objektverzeichnis der Steuerung.
Seite 103
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > Parameter der Ausgänge 7945 Beschreibung Datentyp Parameter RESULT BYTE Rückmeldung des Funktionsbausteins (mögliche Meldungen → folgende Tabelle) Mögliche Ergebnisse für RESULT: Wert Beschreibung FB ist inaktiv Funktionsbaustein-Ausführung ohne Fehler beendet Funktionsbaustein ist noch nicht ausgeführt...
Gerät CR0431 > Bausteine: CANopen SDOs Inhalt CANOPEN_SDOREAD ........................105 CANOPEN_SDOREADBLOCK ......................107 CANOPEN_SDOREADMULTI ......................109 CANOPEN_SDOWRITE ........................111 CANOPEN_SDOWRITEBLOCK ....................... 113 CANOPEN_SDOWRITEMULTI ......................115 2071 Hier finden Sie ifm-Bausteine für den Umgang von CANopen mit Service Data Objects (SDOs).
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > CANOPEN_SDOREAD 7791 = SDO Read Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_CANopen_NT_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 7793 CANOPEN_SDOREAD ist ein einfacher Funktionsbaustein zur Bearbeitung von "Expedited SDOs", also SDOs mit maximal 4 Nutzdaten-Bytes.
Seite 106
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > Parameter der Ausgänge 7795 Beschreibung Datentyp Parameter BYTE Anzahl der empfangenen Bytes (1...4) DATA DWORD der empfangene Datenwert (bis zu 4 Bytes) RESULT BYTE Rückmeldung des Funktionsbausteins (mögliche Meldungen → folgende Tabelle) Mögliche Ergebnisse für RESULT:...
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > CANOPEN_SDOREADBLOCK 14942 = SDO Read Block Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_CANopen_NT_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 14943 CANOPEN_SDOREADBLOCK liest den angegeben Eintrag im Objektverzeichnis eines Knotens im Netz per SDO-Blocktransfer.
Seite 108
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > Parameter der Eingänge 14945 Beschreibung Datentyp Parameter EXECUTE BOOL := FALSE FALSE TRUE (Flanke): Baustein einmalig ausführen sonst: Baustein nicht aktiv ein bereits gestarteter Baustein wird abgearbeitet...
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > CANOPEN_SDOREADMULTI 7806 = SDO Read Multi Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_CANopen_NT_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 7808 CANOPEN_SDOREADMULTI liest den angegeben Eintrag im Objektverzeichnis eines Knotens im Netz.
Seite 110
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > Parameter der Ausgänge 7810 Beschreibung Datentyp Parameter DWORD Anzahl der empfangenen Bytes zulässige Werte = 1...2 048 = 0x0000 0001...0x0000 0800 DATA ARRAY [0..SDOMAXDATA] Pufferspeicher für Nutzdaten der SDO-Datenübertragung...
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > CANOPEN_SDOWRITE 7825 = SDO Write Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_CANopen_NT_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 7826 CANOPEN_SDOWRITE ist ein einfacher Funktionsbaustein zur Bearbeitung von "Expedited SDOs", also SDOs mit maximal 4 Nutzdaten-Bytes.
Seite 112
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > Parameter der Ausgänge 7829 Beschreibung Datentyp Parameter RESULT BYTE Rückmeldung des Funktionsbausteins (mögliche Meldungen → folgende Tabelle) Mögliche Ergebnisse für RESULT: Wert Beschreibung FB ist inaktiv FB-Ausführung wurde ohne Fehler beendet – Daten sind gültig Funktionsbaustein ist aktiv SDO-Übertragung abgebrochen von Client oder Server...
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > CANOPEN_SDOWRITEBLOCK 14961 = SDO Write Block Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_CANopen_NT_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 14963 CANOPEN_SDOWRITEBLOCK schreibt in den angegeben Eintrag im Objektverzeichnis eines Knotens im Netz per SDO-Blocktransfer.
Seite 114
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > Parameter der Eingänge 14964 Beschreibung Datentyp Parameter EXECUTE BOOL := FALSE FALSE TRUE (Flanke): Baustein einmalig ausführen sonst: Baustein nicht aktiv ein bereits gestarteter Baustein wird abgearbeitet...
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > CANOPEN_SDOWRITEMULTI 7832 = SDO Write Multi Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_CANopen_NT_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 7834 CANOPEN_SDOWRITEMULTI schreibt den angegeben Eintrag im Objektverzeichnis eines Knotens im Netz.
Seite 116
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > Parameter der Ausgänge 7836 Beschreibung Datentyp Parameter RESULT BYTE Rückmeldung des Funktionsbausteins (mögliche Meldungen → folgende Tabelle) Mögliche Ergebnisse für RESULT: Wert Beschreibung FB ist inaktiv FB-Ausführung wurde ohne Fehler beendet – Daten sind gültig Funktionsbaustein ist aktiv SDO-Übertragung abgebrochen von Client oder Server...
Seite 118
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > CANOPEN_GETSYNCSTATE 7871 = Get SYNC State Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_CANopen_NT_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 7872 CANOPEN_GETSYNCSTATE liest... • die Einstellung der SYNC-Funktionalität (aktiv / deaktiv), •...
Seite 119
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > Parameter der Ausgänge 7875 Beschreibung Datentyp Parameter SYNC BOOL Status der SYNC-Funktionalität TRUE: SYNC ist aktiviert: Im Master-Betrieb werden SYNC-Telegramme erzeugt entsprechend Einstellungen in Konfiguration sowie synchrone PDOs gesendet und empfangen.
Seite 120
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > CANOPEN_SETSYNCSTATE 7883 = Set SYNC State Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_CANopen_NT_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 7884 Mit CANOPEN_SETSYNCSTATE wird die SYNC-Funktionalität ein- und ausgeschaltet.
Seite 122
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > CANOPEN_GETGUARDHBERRLIST 7896 = Get Guard and Heartbeat Error-List Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_CANopen_NT_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 7898 CANOPEN_GETGUARDHBERRLIST listet in einem Array alle Knoten auf, für die der Master einen Fehler erkannt hat: •...
Seite 123
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > CANOPEN_GETGUARDHBSTATSLV 7902 = Get Guard and Heartbeat State Slave Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_CANopen_NT_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 7904 CANOPEN_GETGUARDANDHBSTATESLAVE meldet der Steuerung im Slave-Betrieb folgende Zustände:...
Seite 124
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > Parameter der Ausgänge 7906 Beschreibung Datentyp Parameter GUARDSTATE BYTE Status des Nodeguarding: 0 = 0x00 = kein Fehler (oder: inaktiv) 1 = 0x01 = Zeitüberschreitung (Konfiguration) 127 = 0x7F = noch keine Guarding-Nachricht empfangen...
Seite 126
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > CANOPEN_GETEMCYMESSAGES 7921 = Get Emergency-Messages Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_CANopen_NT_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 7923 CANOPEN_GETEMCYMESSAGES gibt alle Emergency-Nachrichten zurück, die die Steuerung seit dem letzten Löschen der Nachrichten von anderen Knoten am Netz empfangen hat.
Seite 127
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > Parameter der Ausgänge 7925 Beschreibung Datentyp Parameter N_MSGS DWORD Anzahl der aufgelaufenen Nachrichten EMCY ARRAY [0..MAXEMCYMSGS] Emergency-Nachrichten OF T_EMCY Der jüngste Eintrag steht im Index 0. Struktur von T_EMCY: .NODEID...
Seite 128
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > CANOPEN_GETERRORREGISTER 7915 = Get Error-Register Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_CANopen_NT_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 7917 CANOPEN_GETERRORREGISTER liest die Fehler-Register 0x1001 und 0x1003 der Steuerung aus.
Seite 129
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > CANOPEN_SENDEMCYMESSAGE 7908 = Send Emergency-Message Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_CANopen_NT_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 7910 CANOPEN_SENDEMCYMESSAGE versendet eine EMCY-Nachricht. Die Nachricht wird aus den entsprechenden Parametern zusammengebaut und ins Register 0x1003 eingetragen.
Seite 130
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > Parameter der Ausgänge 7912 Beschreibung Datentyp Parameter RESULT BYTE Rückmeldung des Funktionsbausteins (mögliche Meldungen → folgende Tabelle) Mögliche Ergebnisse für RESULT: Wert Beschreibung FB ist inaktiv Funktionsbaustein-Ausführung ohne Fehler beendet FB ist aktiv –...
Eine andere Baudrate wird nur übernommen, wenn CAN_ENABLE nicht bereits aufgerufen wurde. ACE = Address Claiming Enable = Freigabe Adressanforderung: Wenn ein ifm-Controller via J1939 mit nur einem Motorsteuergerät kommuniziert: dann ACE = FALSE setzen. Wenn jedoch mehrere Motorsteuergeräte am selben Bus arbeiten: dann ACE = TRUE setzen.
Seite 133
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > Parameter der Ausgänge 8542 Beschreibung Datentyp Parameter RESULT BYTE Rückmeldung des Funktionsbausteins (mögliche Meldungen → folgende Tabelle) Mögliche Ergebnisse für RESULT: Wert Beschreibung FB ist inaktiv Funktionsbaustein-Ausführung ohne Fehler beendet...
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > J1939_GETDABYNAME 7664 = Get Destination Arbitrary Name Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_J1939_NT_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 7665 Über J1939_GETDABYNAME lässt sich anhand der Namensinformation die Ziel-Adresse eines oder mehrerer anderer Teilnehmer bestimmen.
Seite 135
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > Parameter der Eingänge 7667 Beschreibung Datentyp Parameter ENABLE BOOL := FALSE TRUE: Baustein ausführen FALSE: Baustein wird nicht ausgeführt > Baustein-Eingänge sind nicht aktiv > Baustein-Ausgänge sind nicht spezifiziert...
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > J1939_NAME 7646 Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_J1939_NT_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 7648 Mit J1939_NAME kann dem Gerät ein Name gegeben werden, mit dem es sich im Netzwerk identifiziert.
Seite 137
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > Parameter der Eingänge 7652 Beschreibung Datentyp Parameter ENABLE BOOL := FALSE TRUE: beliebige Adresse verfügbar FALSE: feste Adresse CHANNEL BYTE CAN-Schnittstelle (1...n) je nach Gerät IndustryGroup BYTE := 0xFF Industry-Group = Industriegruppe des Geräts...
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > J1939_STATUS 7670 Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_J1939_NT_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 7672 Mit J1939_STATUS können relevante Informationen zum J1939-Stack zurückgelesen werden. >...
Seite 140
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > J1939_SPEC_REQ 15023 = J1939 Specific Request Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_J1939_NT_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 15026 J1939_SPECIFIC_REQUEST fragt eine spezifizierte Nachricht bei einer anderen Steuerung an und empfängt sie.
Seite 141
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > J1939_SPEC_REQ_MULTI 15033 = J1939 Specific Request Multiframe Message Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_J1939_NT_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 15036 J1939_SPECIFIC_REQUEST fragt eine spezifizierte Multiframe-Nachricht bei einer anderen Steuerung an und empfängt sie.
Seite 143
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > J1939_RX 7724 Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_J1939_NT_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 7725 J1939_RX ist die einfachste Methode zum Empfangen von Single-Frame-Nachrichten. Es wird die zuletzt auf dem CAN-Bus gelesene Nachricht zurückgegeben.
Seite 144
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > J1939_RX_FIFO 7732 = J1939 RX with FIFO Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_J1939_NT_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 7733 J1939_RX_FIFO ermöglicht es, alle spezifizierten Nachrichten zu empfangen und nacheinander aus einem FIFO zu lesen.
Seite 145
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > Parameter der Ausgänge 7735 Beschreibung Datentyp Parameter BYTE Source Address: Quelladresse des Senders PRIO BYTE Nachrichten-Prioritätin der PDU (Parameter Data Unit) zulässig = 0…7 BYTE Anzahl der empfangenen Bytes (0...8) DATA ARRAY [0..7] OF BYTE...
Seite 146
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > J1939_RX_MULTI 7736 = J1939 RX Multiframe Message Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_J1939_NT_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 7741 Mit J1939_RX_MULTI ist der Empfang von Multiframe-Nachrichten möglich.
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > J1939_TX 7688 Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_J1939_NT_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 7689 J1939_TX ist die einfachste Methode zum Versenden von Single-Frame-Nachrichten. >...
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > J1939_TX_ENH 7696 = J1939 TX enhanced Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_J1939_NT_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 7697 Zusätzliche Einstellmöglichkeiten bietet J1939_TX_ENH (für: enhanced) für Single-Frame- Nachrichten: ...
Seite 150
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > Parameter der Ausgänge 7969 Beschreibung Datentyp Parameter RESULT BYTE Rückmeldung des Funktionsbausteins (mögliche Meldungen → folgende Tabelle) Mögliche Ergebnisse für RESULT: Wert Beschreibung FB ist inaktiv Funktionsbaustein-Ausführung ohne Fehler beendet Fehler: Einstellung ist nicht möglich...
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > J1939_TX_ENH_CYCLIC 7716 = J1939 TX enhanced Cyclic Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_J1939_NT_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 7718 J1939_TX_ENH_CYCLIC dient dem zyklischen Versand von CAN-Nachrichten.
Seite 152
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > Parameter der Ausgänge 7720 Beschreibung Datentyp Parameter RESULT BYTE Rückmeldung des Funktionsbausteins (mögliche Meldungen → folgende Tabelle) Mögliche Ergebnisse für RESULT: Wert Beschreibung FB ist inaktiv Funktionsbaustein ist noch nicht ausgeführt...
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > J1939_TX_ENH_MULTI 7699 = J1939 TX enhanced Multiframe Message Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_J1939_NT_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 7705 Die Übertragung von Multi-Frame-Nachrichten erfolgt mit J1939_TX_ENH_MULTI.
Seite 154
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > Parameter der Ausgänge 7714 Beschreibung Datentyp Parameter RESULT BYTE Rückmeldung des Funktionsbausteins (mögliche Meldungen → folgende Tabelle) Mögliche Ergebnisse für RESULT: Wert Beschreibung FB ist inaktiv Funktionsbaustein-Ausführung ohne Fehler beendet Funktionsbaustein ist noch nicht ausgeführt...
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > J1939_DM1RX 14977 = J1939 Diagnostic Message 1 RX Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_J1939_NT_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 7761 J1939_RX_DM1 empfängt Diagnosemeldungen DM1 oder DM2 von anderen ECUs.
Seite 157
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > Parameter der Ausgänge 14980 Beschreibung Datentyp Parameter REDSTOPLAMP BOOL Rote Stopp-Lampe (nur für ältere Projekte) TRUE: FALSE: AMBERWARNINGLAMP BOOL Gelbe Warn-Lampe (nur für ältere Projekte) TRUE: FALSE: PROTECTLAMP BOOL Schutz-Lampe (nur für ältere Projekte)
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > J1939_DM1TX 14993 = J1939 Diagnostic Message 1 TX Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_J1939_NT_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 7747 Mit J1939_TX_DM1 (DM = Diagnostic-Message) kann die Steuerung nur eine aktive Fehlermeldung an den CAN-Stack übergeben.
Seite 159
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > Parameter der Eingänge 14995 Beschreibung Datentyp Parameter EXECUTE BOOL := FALSE FALSE TRUE (Flanke): Baustein einmalig ausführen sonst: Baustein nicht aktiv ein bereits gestarteter Baustein wird abgearbeitet...
Seite 160
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > Parameter der Ausgänge 7750 Beschreibung Datentyp Parameter RESULT BYTE Rückmeldung des Funktionsbausteins (mögliche Meldungen → folgende Tabelle) Mögliche Ergebnisse für RESULT: Wert Beschreibung FB ist inaktiv Daten wurden in Fehlerspeicher aktiv gekennzeichnet...
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > J1939_DM3TX 15002 = J1939 Diagnostic Message 3 TX Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_J1939_NT_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 15004 J1939_DM3TX (DM = Diagnostic-Message) ermöglicht das Löschen der inaktiven DTCs auf einem anderen Gerät.
Gerät CR0431 > 5.2.5 Bausteine: Eingangswerte verarbeiten Inhalt FASTCOUNT ............................. 164 INC_ENCODER ..........................166 INPUT ..............................169 PERIOD ............................. 171 STATUS_F_V_EXT ........................... 174 1302 Hier zeigen wir Ihnen ifm-Funktionsbausteine zum Lesen und Verarbeiten der analogen oder binären Signale am Geräte-Eingang.
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > FASTCOUNT 8112 = Fast Count Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_CR0431_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 8114 FASTCOUNT arbeitet als Zählerbaustein für schnelle Eingangsimpulse (bis 30 kHz).
Seite 165
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > Parameter der Ausgänge 8116 Beschreibung Datentyp Parameter VALUE DWORD Ausgabewert RESULT BYTE Rückmeldung des Funktionsbausteins (mögliche Meldungen → folgende Tabelle) Mögliche Ergebnisse für RESULT: Wert Beschreibung FB ist inaktiv FB-Ausführung wurde ohne Fehler beendet –...
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > INC_ENCODER 8134 = Incremental Encoder Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_CR0431_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 8135 INC_ENCODER organisiert Vorwärts-/Rückwärts-Zählerfunktion zur Auswertung von Drehgebern.
Seite 167
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 RESOLUTION = 1 zählt bei jeder vierten Flanke (= Auflösung des Drehgebers) RESOLUTION = 2 zählt bei jeder zweiten Flanke RESOLUTION = 4 zählt bei jeder steigenden und fallenden Flanke >...
Seite 168
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > Parameter der Ausgänge 8138 Beschreibung Datentyp Parameter VALUE DINT wenn RESOLUTION = 1: VALUE = –536 870 912...536 870 911 (= ¼ Bereich von DINT) wenn RESOLUTION = 2: VALUE = –1 073 741 824...1 073 741 823...
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > INPUT 8103 Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_CR0431_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 19702 INPUT weist einem Eingangskanal eine Betriebsart zu (→ Datenblatt). Der FB ermöglicht die Zustandserfassung am gewählten Kanal.
Seite 170
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > Parameter der Eingänge 19703 Beschreibung Datentyp Parameter ENABLE BOOL TRUE: Baustein ausführen FALSE: Baustein wird nicht ausgeführt > Baustein-Eingänge sind nicht aktiv > Baustein-Ausgänge sind nicht spezifiziert CHANNEL...
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > PERIOD 8122 Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_CR0431_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 15850 PERIOD misst die Frequenz in [Hz] oder die Periodendauer (Zykluszeit) in [µs] oder die Phasenverschiebung in [°] am angegebenen Kanal, je nach eingestellter Betriebsart:...
Seite 172
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > Parameter der Eingänge 8124 Beschreibung Datentyp Parameter ENABLE BOOL TRUE: Baustein ausführen FALSE: Baustein wird nicht ausgeführt > gestartete Prozesse laufen im Hintergrund weiter > FB-Ausgänge werden nicht aktualisiert...
Seite 173
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > Parameter der Ausgänge 8125 Beschreibung Datentyp Parameter VALUE_CYCLE DWORD (MODE = 14 / 19 / 20) Zykluszeit in [µs] am Eingang (MODE = 25) Zykluszeit in [µs] am Kanal A des Eingangspaars...
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > STATUS_F_V_EXT 19737 Baustein-Typ = Programm (PRG) Baustein ist enthalten in Bibliothek ifm_CR0431_util_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 19739 Das Programm STATUS_F_V_EXT ermittelt den Status der Sicherung für das Potential V_EXT.
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > 5.2.6 Bausteine: Ausgangsfunktionen Inhalt OUTPUT ............................176 PWM1000 ............................178 RELAY ............................... 180 15075 10462 Für dieses Gerät können Sie die Funktionsweise von einigen oder von allen Ausgängen einstellen.
Seite 176
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > OUTPUT 8078 Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_CR0431_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 19721 OUTPUT weist einem Ausgangskanal eine Betriebsart zu (→ Datenblatt). Der FB ermöglicht die Zustandserfassung am gewählten Ausgangskanal.
Seite 177
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > Parameter der Ausgänge 8081 Beschreibung Datentyp Parameter OUTPUT BOOL TRUE: Ausgang ist aktiviert FALSE: Ausgang ist deaktiviert CURRENT WORD nur für stromregelbare Ausgänge möglich: aktueller Ausgangs-Strom in [mA]...
Seite 178
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > PWM1000 8060 Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_CR0431_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 8062 PWM1000 dient der Initialisierung und Parametrierung der PWM-Ausgänge. Der FB ermöglicht eine einfache Anwendung der PWM-Funktion im Gerät. Für jeden Kanal kann jeweils eine eigene PWM-Frequenz und das Puls-Pause-Verhältnis eingestellt werden.
Seite 179
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > Parameter der Ausgänge 8523 Beschreibung Datentyp Parameter CURRENT WORD nur für stromregelbare Ausgänge möglich: aktueller Ausgangs-Strom in [mA] RESULT BYTE Rückmeldung des Funktionsbausteins (mögliche Meldungen → folgende Tabelle) Mögliche Ergebnisse für RESULT:...
Seite 180
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > RELAY 19719 Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_CR0431_util_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 19719 Der FB RELAY schaltet das Relais des gewählten Ausgangskanals mit einer einstellbaren Spannung.
Seite 181
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 Wenn VALUE = TRUE: RELAY gibt den Spannungswert im Parameter VOLTAGE (max. VBBs, sofern erreichbar) an die Relaisspule (± 10 %). PWM1000 RELAY verwendet dazu den FB (→ S. 178).
SET_IDENTITY ..........................195 SET_LED ............................196 SET_PASSWORD..........................198 TIMER_READ_US ..........................199 15067 Hier zeigen wir Ihnen ifm-Funktionen, mit denen Sie Folgendes erreichen: • Speicherinhalte verwalten • Informationen von Software und Hardware lesen • diverse Daten und Parameter setzen oder lesen...
Seite 183
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > FLASH_INFO 11580 Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_CR0431_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 11588 FLASH_INFO liest die Informationen aus dem User-Flash-Speicher: • Name des Speicherbereichs (vom User vorgegeben), •...
Seite 184
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > FLASH_READ 8147 Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_CR0431_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 11579 FLASH_READ ermöglicht das Lesen unterschiedlicher Datentypen direkt aus dem Flash-Speicher.
Seite 185
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > GET_APP_INFO 11581 = Get Application Information Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_CR0431_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 11593 GET_APP_INFO liefert Informationen über das im Gerät gespeicherte Anwendungsprogramm: •...
Seite 186
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > GET_HW_INFO 11582 = Get Hardware Information Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_CR0431_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 1599 GET_HW_INFO liefert Informationen über die Hardware des Geräts: •...
Seite 187
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > GET_IDENTITY 8166 Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_CR0431_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 15411 SET_IDENTITY GET_IDENTITY liest die im Gerät gespeicherte Kennung (wurde zuvor mit (→...
Seite 188
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > GET_SW_INFO 11583 = Get Software Information Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_CR0431_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 11596 GET_SW_INFO liefert Informationen über die System-Software des Geräts: •...
Seite 189
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > GET_SW_VERSION 14763 = Get Software-Version Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_CR0431_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 14765 GET_SW_VERSION liefert die Informationen zur Software im Gerät: •...
Seite 190
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > MEM_ERROR 14770 = Memory Error Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_CR0431_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 14772 MEM_ERROR meldet Fehler in einigen Parametern oder im Speicher.
Seite 191
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > MEMCPY 8160 = Memory Copy Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_CR0431_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung MEMCPY ermöglicht das Schreiben und Lesen unterschiedlicher Datentypen direkt in den Speicher.
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > Parameter der Ausgänge 8163 Beschreibung Datentyp Parameter RESULT BYTE Rückmeldung des Funktionsbausteins (mögliche Meldungen → folgende Tabelle) Mögliche Ergebnisse für RESULT: Wert Beschreibung FB ist inaktiv FB-Ausführung wurde ohne Fehler beendet – Daten sind gültig unzulässiger Speicherbereich:...
Seite 193
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > 14777 = Operating Hours Counter Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_CR0431_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 19712 OHC bietet 4 universell verwendbare Betriebsstundenzähler. Gültiger Zählbereich: 0:00...4 294 967 295:59 Stunden (= 490 293 Jahre, 25 Tage, 15 Stunden) >...
Seite 194
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > Parameter der Ausgänge 14780 Beschreibung Datentyp Parameter HOURS DWORD Zählerstand Stunden (0...4 294 967 295 = 0x0000 0000...0xFFFF FFFF) MINUTES BYTE Zählerstand Minuten (0...59 = 0x00...0x3B) RESULT BYTE Rückmeldung des Funktionsbausteins...
Seite 195
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > SET_IDENTITY 8174 Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_CR0431_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 8535 SET_IDENTITY setzt eine anwendungsspezifische Programmkennung. Mit dem FB kann durch das Anwendungsprogramm eine Programmkennung erzeugt werden.
Seite 196
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > SET_LED 8052 Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_CR0431_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 8054 Mit SET_LED können im Anwendungsprogramm Frequenz und Farbe der Status-LED geändert werden.
Seite 197
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > Parameter der Ausgänge 8227 Beschreibung Datentyp Parameter RESULT BYTE Rückmeldung des Funktionsbausteins (mögliche Meldungen → folgende Tabelle) Mögliche Ergebnisse für RESULT: Wert Beschreibung FB ist inaktiv Funktionsbaustein-Ausführung ohne Fehler beendet Funktionsbaustein ist aktiv (Aktion noch nicht beendet) Wert für FREQUENCY ist ungültig...
Seite 198
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > SET_PASSWORD 8178 Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_CR0431_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung 8179 SET_PASSWORD setzt Benutzerkennung für Programm- und Speicher-Upload mit dem Maintenance-Tool.
Seite 199
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 ifm-Funktionselemente ifm-Bausteine für das Gerät CR0431 > TIMER_READ_US 8219 Baustein-Typ = Funktionsbaustein (FB) Baustein ist enthalten in Bibliothek ifm_CR0431_Vxxyyzz.LIB Symbol in CODESYS: > Beschreibung TIMER_READ_US liest die aktuelle Systemzeit in [µs] aus. Mit Anlegen der Versorgungsspannung bildet das Gerät einen Zeittakt, der in einem Register aufwärts gezählt wird.
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 Diagnose und Fehlerbehandlung Diagnose Diagnose und Fehlerbehandlung Inhalt Diagnose ............................200 Fehler ..............................200 Reaktion auf Fehlermeldungen ......................201 CAN / CANopen: Fehler und Fehlerbehandlung ................201 19598 Das Laufzeitsystem (LZS) überprüft das Gerät durch interne Fehler-Checks: •...
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 Diagnose und Fehlerbehandlung Reaktion auf Fehlermeldungen > Reaktion auf Fehlermeldungen 8504 Es liegt grundsätzlich in der Verantwortung des Programmierers, auf die Fehlermeldungen im Anwendungsprogramm zu reagieren. Über die Fehlermeldung erhält man eine Fehlerbeschreibung. > Das System setzt die Fehlermeldung zurück, sobald der fehlerauslösende Zustand nicht mehr vorliegt.
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 Anhang Systemmerker Anhang Inhalt Systemmerker ........................... 202 Adressbelegung und E/A-Betriebsarten .................... 204 Fehler-Tabellen ..........................208 1664 Hier stellen wir Ihnen – ergänzend zu den Angaben in den Datenblättern – zusammenfassende Tabellen zur Verfügung. > Systemmerker Inhalt Systemmerker: Spannungen ......................
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 Anhang Systemmerker > 7.1.1 Systemmerker: Spannungen 19746 Systemmerker (Symbolname) Beschreibung SUPPLY_VOLTAGE_VBB15 WORD Versorgungsspannung an VBB15 in [mV] SUPPLY_VOLTAGE_VBBS WORD Versorgungsspannung an VBBs in [mV] SUPPLY_VOLTAGE_VBBS_SW WORD Versorgungsspannung an VBBs nach SUPPLY_SWITCH in [mV] SUPPLY_VOLTAGE_VU WORD...
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 Begriffe und Abkürzungen Begriffe und Abkürzungen Adresse Das ist der „Name“ des Teilnehmers im Bus. Alle Teilnehmer benötigen eine unverwechselbare, eindeutige Adresse, damit der Austausch der Signale fehlerfrei funktioniert. > Anleitung Übergeordnetes Wort für einen der folgenden Begriffe: Montageanleitung, Datenblatt, Benutzerinformation, Bedienungsanleitung, Gerätehandbuch,...
Seite 211
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 Begriffe und Abkürzungen > CAN = Controller Area Network CAN gilt als Feldbussystem für größere Datenmengen, das prioritätengesteuert arbeitet. Es gibt mehrere höhere Protokolle, die auf CAN aufsetzen, z. B. 'CANopen' oder 'J1939'. > CAN-Stack CAN-Stack = Software-Komponente, die sich um die Verarbeitung von CAN-Telegramme kümmert.
Seite 212
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 Begriffe und Abkürzungen > COB-ID COB = Communication Object = Kommunikationsobjekt ID = Identifier = Kennung ID eines CANopen-Kommunikationsobjekts Entspricht dem Identifier der CAN-Nachricht, mit der das Kommunikationsobjekt über den CAN-Bus gesendet wird. > CODESYS ist eingetragene Marke der 3S –...
Seite 213
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 Begriffe und Abkürzungen > Direct Current = Gleichstrom > Diagnose Bei der Diagnose wird der "Gesundheitszustand" des Gerätes geprüft. Es soll festgestellt werden, ob und gegebenenfalls welche →Fehler im Gerät vorhanden sind. Je nach Gerät können auch die Ein- und Ausgänge auf einwandfreie Funktion überwacht werden:...
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 Begriffe und Abkürzungen > EDS-Datei EDS = Electronic Data Sheet = elektronisch hinterlegtes Datenblatt, z.B. für: • Datei für das Objektverzeichnis im CANopen-Master, • CANopen-Gerätebeschreibungen. Via EDS können vereinfacht Geräte und Programme ihre Spezifikationen austauschen und gegenseitig berücksichtigen.
Seite 215
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 Begriffe und Abkürzungen > FiFo FIFO (First In, First Out) = Arbeitsweise des Stapelspeichers: Das Datenpaket, das zuerst in den Stapelspeicher geschrieben wurde, wird auch als erstes gelesen. Pro Identifier steht ein solcher Zwischenspeicher (als Warteschlange) zur Verfügung.
Seite 216
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 Begriffe und Abkürzungen > IEC 61131 Norm: Grundlagen Speicherprogrammierbarer Steuerungen • Teil 1: Allgemeine Informationen • Teil 2: Betriebsmittelanforderungen und Prüfungen • Teil 3: Programmiersprachen • Teil 5: Kommunikation • Teil 7: Fuzzy-Control-Programmierung > IEC-User-Zyklus IEC-User-Zyklus = SPS-Zyklus im CODESYS-Anwendungsprogramm.
Seite 217
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 Begriffe und Abkürzungen > Laufzeitsystem Grundprogramm im Gerät, stellt die Verbindung her zwischen der Hardware des Gerätes und dem Anwendungsprogramm. → Kapitel Software-Module für das Gerät (→ S. 23) > LED = Light Emitting Diode = Licht aussendende Diode.
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 Begriffe und Abkürzungen > NMT = Network Management = Netzwerk-Verwaltung (hier: im CANopen-Protokoll). Der NMT-Master steuert die Betriebszustände der NMT-Slaves. > Node Node (engl.) = Knoten. Damit ist ein Teilnehmer im Netzwerk gemeint. > Node Guarding Node (engl.) = Knoten, hier: Netzwerkteilnehmer...
Seite 219
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 Begriffe und Abkürzungen > PCMCIA-Karte PCMCIA = Personal Computer Memory Card International Association, ein Standard für Erweiterungskarten mobiler Computer. Seit der Einführung des Cardbus-Standards 1995 werden PCMCIA-Karten auch als PC-Karte (engl.: PC Card) bezeichnet. >...
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 Begriffe und Abkürzungen > Pre-Op Pre-Op = PRE-OPERATIONAL mode (engl.) = Zustand vor 'betriebsbereit'. Betriebszustand eines CANopen-Teilnehmers. Nach dem Einschalten der Versorgungsspannung geht jeder Teilnehmer automatisch in diesem Zustand. Im CANopen-Netz können in diesem Modus nur →SDOs und →NMT-Kommandos übertragen werden, jedoch keine Prozessdaten.
Seite 221
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 Begriffe und Abkürzungen > RTC = Real Time Clock = Echtzeituhr Liefert (batteriegepuffert) aktuell Datum und Uhrzeit. Häufiger Einsatz beim Speichern von Fehlermeldungsprotokollen. > rw = read/write (engl.) = lesen und schreiben Bidirektionale Datenübertragung: Daten können sowohl gelesen als auch verändert werden.
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 Begriffe und Abkürzungen > Slave Passiver Teilnehmer am Bus, antwortet nur auf Anfrage des →Masters. Slaves haben im Bus eine eindeutige →Adresse. > Steuerungskonfiguration Bestandteil der CODESYS-Bedienoberfläche. ► Programmierer teilt dem Programmiersystem mit, welche Hardware programmiert werden soll.
Programmierhandbuch BasicController-relay CR0431 v03.03.00 2018-05-09 Begriffe und Abkürzungen > UDP (User Datagram Protocol) ist ein minimales, verbindungsloses Netzprotokoll, das zur Transportschicht der Internetprotokollfamilie gehört. Aufgabe von UDP ist es, Daten, die über das Internet übertragen werden, der richtigen Anwendung zukommen zu lassen.
