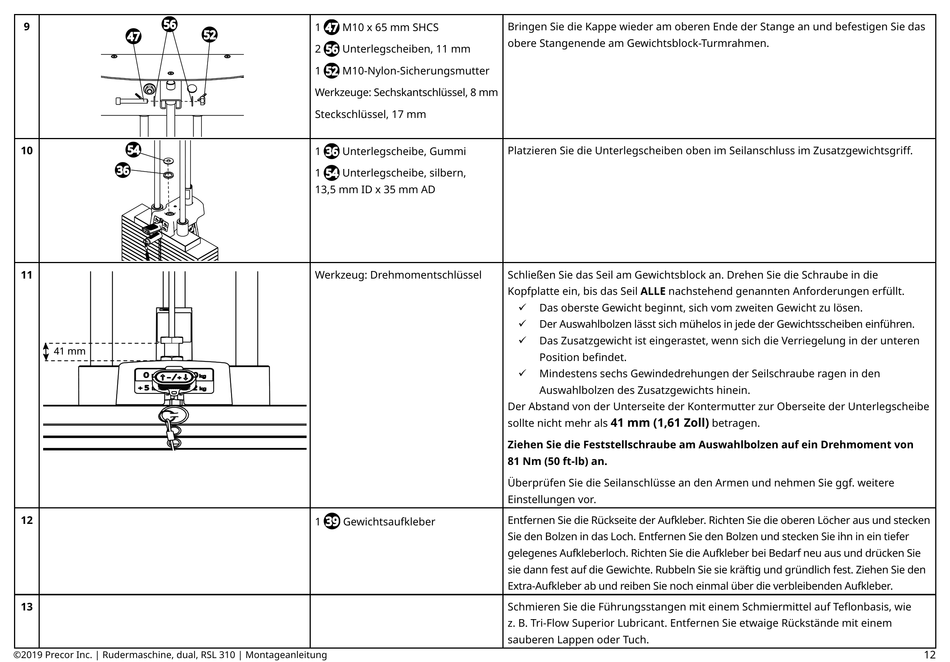

Precor Resolute Strength RSL 310 Montageanleitung Seite 12

56
9
47
54
10
36
11
41 mm
12
13
©2019 Precor Inc. | Rudermaschine, dual, RSL 310 | Montageanleitung
1 47 M10 x 65 mm SHCS
52
2 56 Unterlegscheiben, 11 mm
1 52 M10-Nylon-Sicherungsmutter
Werkzeuge: Sechskantschlüssel, 8 mm
Steckschlüssel, 17 mm
1 36 Unterlegscheibe, Gummi
1 54 Unterlegscheibe, silbern,
13,5 mm ID x 35 mm AD
Werkzeug: Drehmomentschlüssel
39
1 Gewichtsaufkleber
Bringen Sie die Kappe wieder am oberen Ende der Stange an und befestigen Sie das
obere Stangenende am Gewichtsblock-Turmrahmen.
Platzieren Sie die Unterlegscheiben oben im Seilanschluss im Zusatzgewichtsgriff.
Schließen Sie das Seil am Gewichtsblock an. Drehen Sie die Schraube in die
Kopfplatte ein, bis das Seil ALLE nachstehend genannten Anforderungen erfüllt.
Das oberste Gewicht beginnt, sich vom zweiten Gewicht zu lösen.
9
Der Auswahlbolzen lässt sich mühelos in jede der Gewichtsscheiben einführen.
9
Das Zusatzgewicht ist eingerastet, wenn sich die Verriegelung in der unteren
9
Position befindet.
Mindestens sechs Gewindedrehungen der Seilschraube ragen in den
9
Auswahlbolzen des Zusatzgewichts hinein.
Der Abstand von der Unterseite der Kontermutter zur Oberseite der Unterlegscheibe
41 mm (1,61 Zoll)
sollte nicht mehr als
Ziehen Sie die Feststellschraube am Auswahlbolzen auf ein Drehmoment von
81 Nm (50 ft-lb) an.
Überprüfen Sie die Seilanschlüsse an den Armen und nehmen Sie ggf. weitere
Einstellungen vor.
Entfernen Sie die Rückseite der Aufkleber. Richten Sie die oberen Löcher aus und stecken
Sie den Bolzen in das Loch. Entfernen Sie den Bolzen und stecken Sie ihn in ein tiefer
gelegenes Aufkleberloch. Richten Sie die Aufkleber bei Bedarf neu aus und drücken Sie
sie dann fest auf die Gewichte. Rubbeln Sie sie kräftig und gründlich fest. Ziehen Sie den
Extra-Aufkleber ab und reiben Sie noch einmal über die verbleibenden Aufkleber.
Schmieren Sie die Führungsstangen mit einem Schmiermittel auf Teflonbasis, wie
z. B. Tri-Flow Superior Lubricant. Entfernen Sie etwaige Rückstände mit einem
sauberen Lappen oder Tuch.
betragen.
