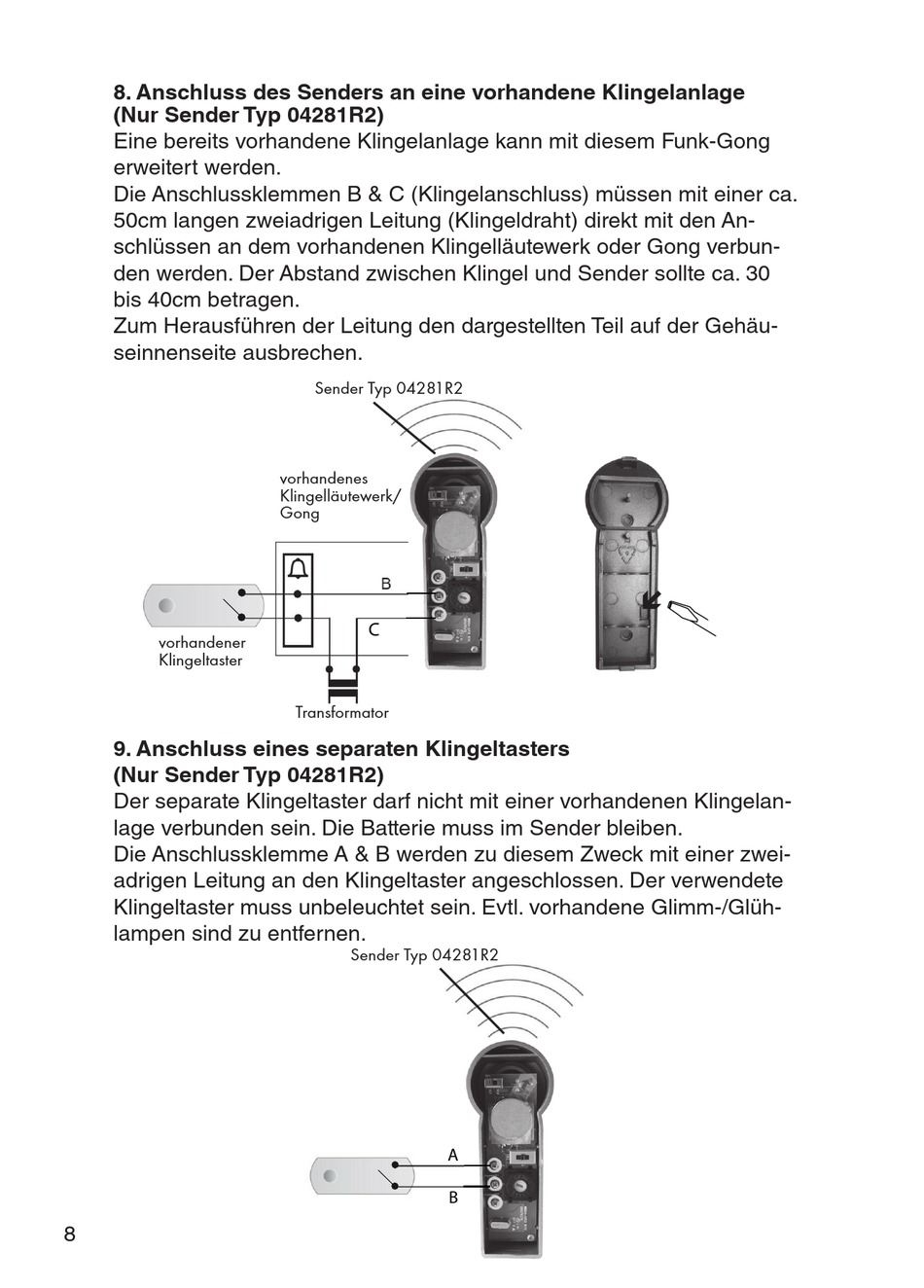

8. Anschluss des senders an eine vorhandene klingelanlage
(Nur sender typ 04281R2)
Eine bereits vorhandene Klingelanlage kann mit diesem Funk-Gong
erweitert werden.
Die Anschlussklemmen B & C (Klingelanschluss) müssen mit einer ca.
50cm langen zweiadrigen Leitung (Klingeldraht) direkt mit den An-
schlüssen an dem vorhandenen Klingelläutewerk oder Gong verbun-
den werden. Der Abstand zwischen Klingel und Sender sollte ca. 30
bis 40cm betragen.
Zum Herausführen der Leitung den dargestellten Teil auf der Gehäu-
seinnenseite ausbrechen.
vorhandener
Klingeltaster

9. Anschluss eines separaten klingeltasters

(Nur sender typ 04281R2)
Der separate Klingeltaster darf nicht mit einer vorhandenen Klingelan-
lage verbunden sein. Die Batterie muss im Sender bleiben.
Die Anschlussklemme A & B werden zu diesem Zweck mit einer zwei-
adrigen Leitung an den Klingeltaster angeschlossen. Der verwendete
Klingeltaster muss unbeleuchtet sein. Evtl. vorhandene Glimm-/Glüh-
lampen sind zu entfernen.
8
Sender Typ 04281R2
vorhandenes
Klingelläutewerk/
Gong
C
Transformator
Sender Typ 04281R2
A
A
B
B

