Récepteur

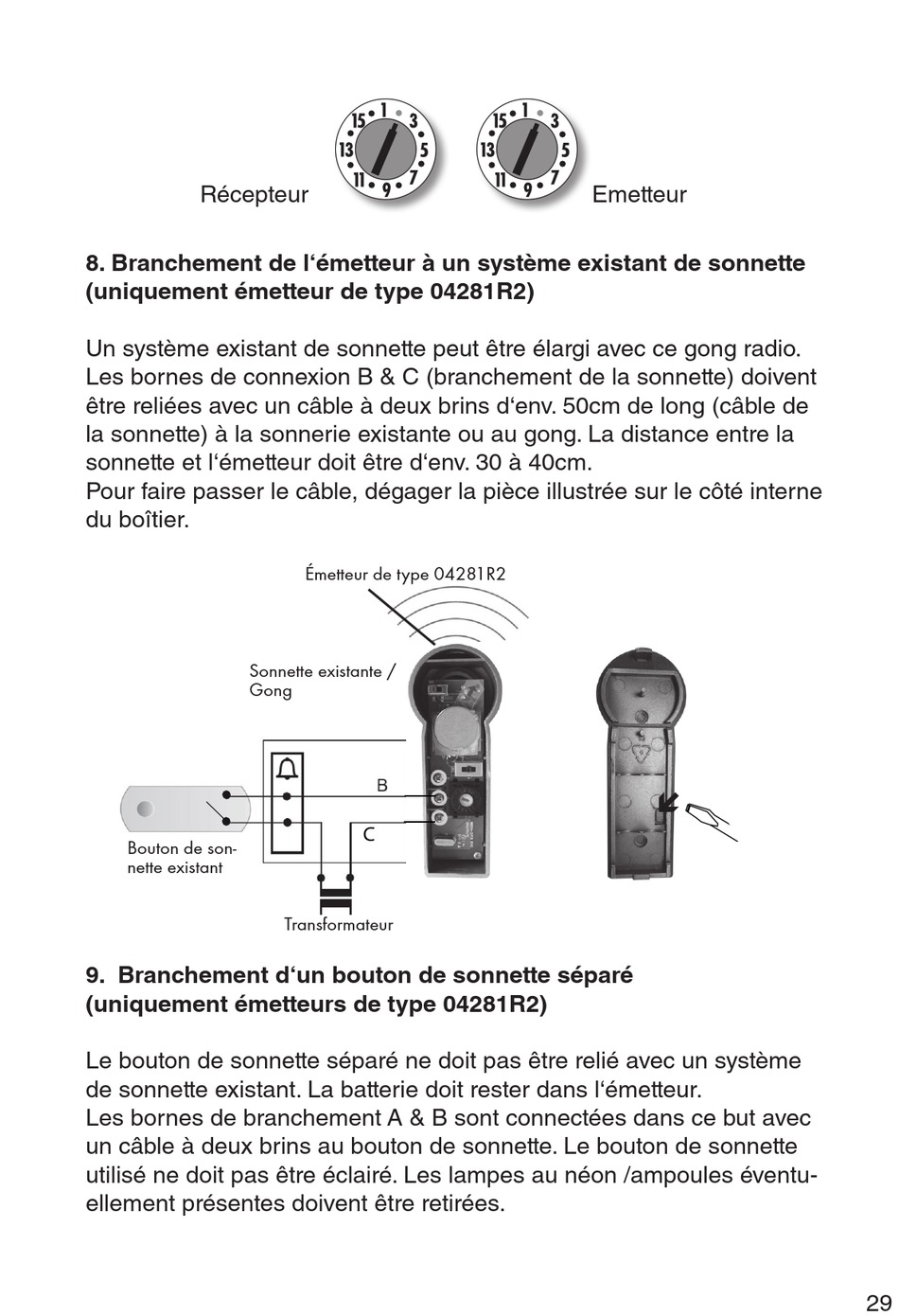

8. Branchement de l'émetteur à un système existant de sonnette
(uniquement émetteur de type 04281R2)
Un système existant de sonnette peut être élargi avec ce gong radio.
Les bornes de connexion B & C (branchement de la sonnette) doivent
être reliées avec un câble à deux brins d'env. 50cm de long (câble de
la sonnette) à la sonnerie existante ou au gong. La distance entre la
sonnette et l'émetteur doit être d'env. 30 à 40cm.
Pour faire passer le câble, dégager la pièce illustrée sur le côté interne
du boîtier.
Sonnette existante /
Gong
Bouton de son-
nette existant
9. Branchement d'un bouton de sonnette séparé
(uniquement émetteurs de type 04281R2)
Le bouton de sonnette séparé ne doit pas être relié avec un système
de sonnette existant. La batterie doit rester dans l'émetteur.
Les bornes de branchement A & B sont connectées dans ce but avec
un câble à deux brins au bouton de sonnette. Le bouton de sonnette
utilisé ne doit pas être éclairé. Les lampes au néon /ampoules éventu-
ellement présentes doivent être retirées.
Émetteur de type 04281R2
C
Transformateur
Emetteur

29
