Anschlüsse

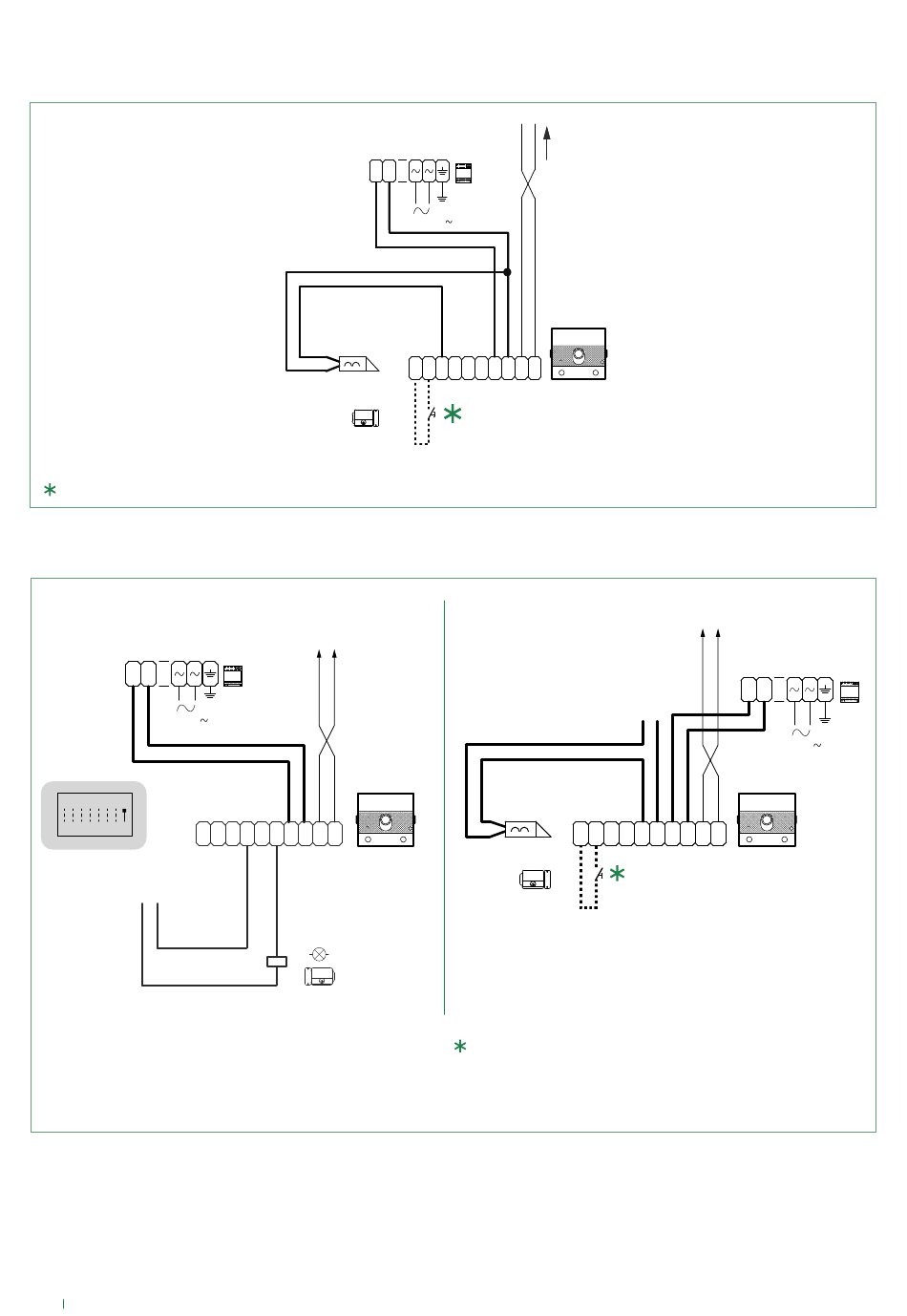

Anschlüsse UT1020, UT1010VC
Max 20 m. Lokale Türöffnertaste.

Varianten

Variante für Benutzung des Relais der Außen-Türstation
-
+
120-230 V
ON
R
1 2 3 4 5 6 7 8
T
E
12V/24V
AC-DC
10A MAX
"Aktivierung Öffner/Schließer des Relais bei
Relaisansteuerung: 2 Sekunden"
f Den DIP-Schalter 8 permanent auf ON einstellen
(siehe Abbildung)
16
-
1595
4888C
C
V V
SE NO NC L L
GND O
-
+
M
UT1020
UT1010VC
4888C
1595
+
120-230 V
R C
V V
SE NO NC
L L
T GND O -
+
E M
UT1020
UT1010VC
Variante für die Benutzung eines Sicherheitsschlosses
Max 20 m. Lokale Türöffnertaste.
4888C
12V/24V
-
AC-DC
10A MAX
R C
V V
SE NO NC
L L
T GND O -
+
E M
UT1020
UT1010VC
1595
+
120-230 V
