Tylo i1713 Montageanleitung Seite 2

Layout 1
Configuration 1
Монтажная схема 1
Układ nr 1
W
W
2
W
1
W
8
9
G
1725 mm
Min. 100 mm - Vid montering
Min. 100 mm - During assembly/installation
Mind. 100 mm - Bei Montage
Mini. 100 mm - Lors du montage
Мин. 100 мм При монтаже -
Min. 10 0 mm Podczas montażu/instalacji -
3 4
W
D
7
G
10
W
5 5
G G
6 6
G G
7
G

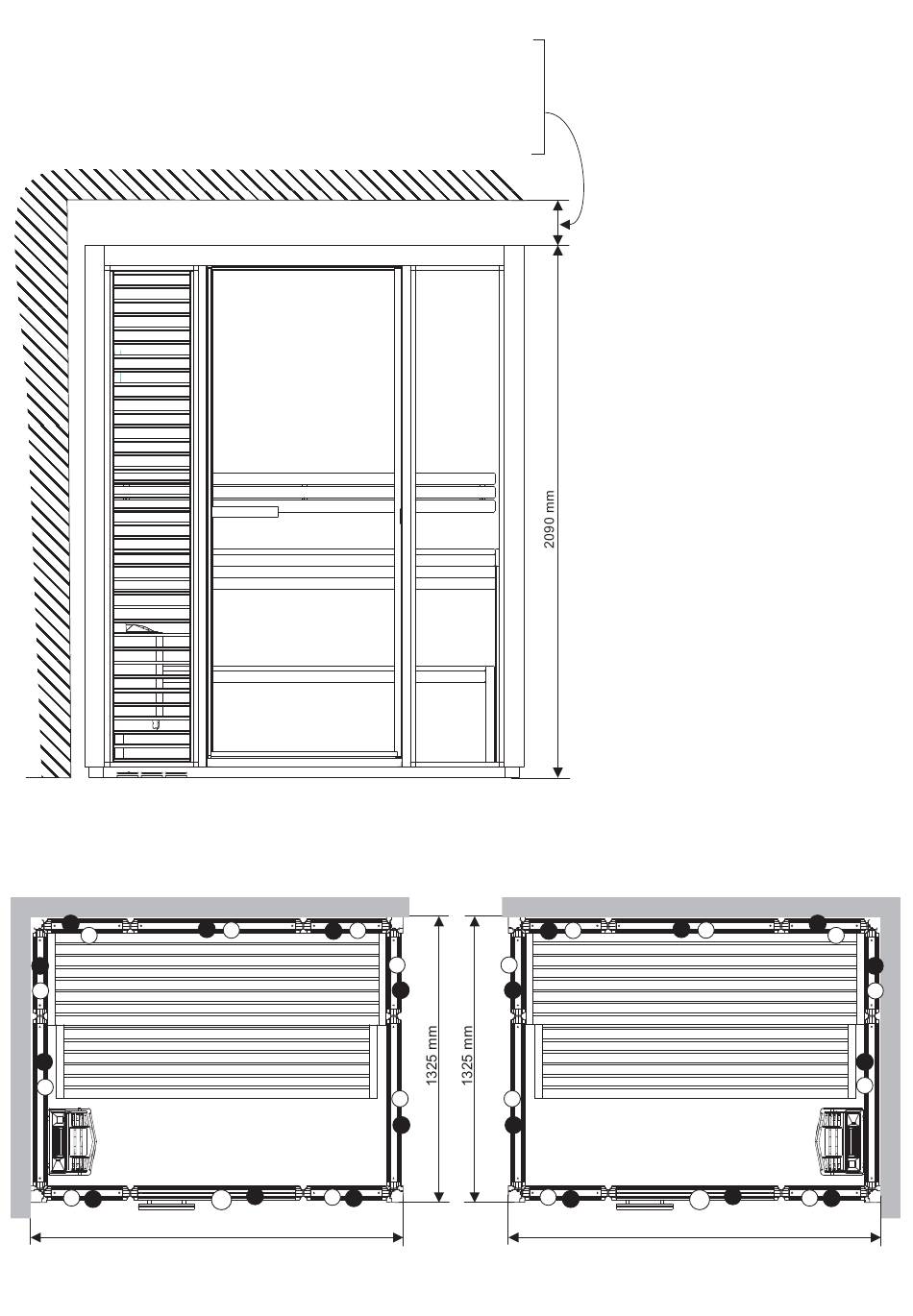

Det här är två exempel på montering av
rummet. Det är layout 1 som visas i
monteringsanvisningen. Siffrorna visar i vilken
ordning väggarna skall monteras. Väggarna på
layouten är även märkta med materialet. G=
glas, W= Träpanel, D= Glasdörr.
Shown here are two examples of how to
assemble the room. These assembly and
installation instructions describe the procedure
for assembling Layout 1. The numbers indicate
the order in which the walls are to be
assembled. The layout diagrams use the
following codes to indicate
materials/components: G= glass, W= wooden
panelling, D= glass door.
Dies sind zwei Beispiele für die Montage der
Kabine. Die Montageanleitung bezieht sich auf
Layout 1. Die Ziffern beziehen sich auf die
Reihenfolge, in der die Wände zu montieren
sind. Die Buchstaben bezeichnen das jeweilige
Wandmaterial G= Glas, W= Holzvertäfelung,
D= Glastür.
Voici deux exemples de montage de la cabine.
C'est la configuration 1 qui est illustrée par les
instructions de montage. Les chiffres indiquent
l'ordre de montage des cloisons. Sur
l'illustration, les cloisons portent également une
lettre désignant le matériau. G = verre, W =
panneau de bois, D = porte vitrée.
Два примера монтажа комнаты. Это
монтажная схема 1, показанная в
инструкции по монтажу. Цифрами показан
порядок монтажа стен. Стенки на монтажной
схеме отмечены вместе с материалом. G=
стекло, W= деревянная панель D=
стеклянная дверь.
Są tu pokazane dwa przykłady aranżacji
kabiny. Poniższa instrukcja montażu i instalacji
opisuje procedurę dla schematu nr 1. Cyfry
wskazują kolejność w jakiej ścianki mają być
montowane. Na schematach są zastosowane
następujące kody wskazujące
materiały/moduły: G= szyba, W= panel
drewniany, D= drzwi szklane.
Layout 2
Configuration 2
Монтажная схема 2
Układ nr 2
4 W 3
D
10
1725 mm
,
W
2
W
1
W
8
9 G
