- Seite 1 HANDBUCH Ska vara 25 mm i diameter på höjden STEUEREINHEIT FÜR ROTIERENDE WÄRMETAUSCHER MicroStart Artikel-Nr. F21008201 control...
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS Funktionsbeschreibung Technische Daten Schaltfunktionen - Drucktaster - DIP-Schalter - Betriebsanzeigen - Alarmanzeigen Anschlußschema Einschaltungen Motoranschlüsse für 1- phasige Motoren EMV-Installationen Kontrolle vor Stromanschluss an die Regeleinheit Inbetriebnahme der Ausrüstung Herstellererklärung Eigene Notizen 8-11... -
Seite 5: Funktionsbeschreibung

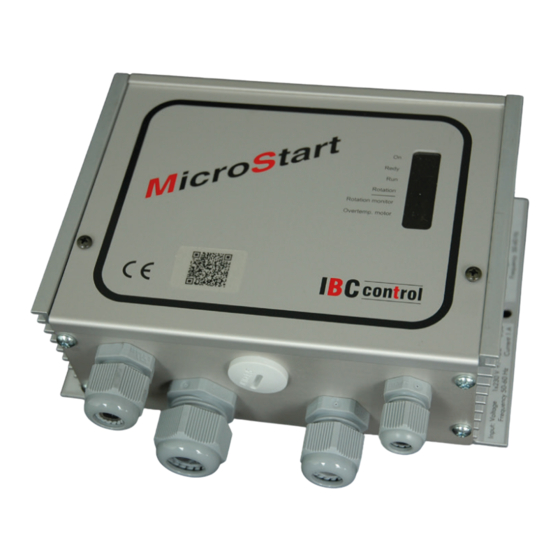

MicroStart ist eine Hybridsteuerung zwischen der einfachen An/Aus-Steuerung und der weiterentwickelten stufenlosen Steuerung. • Die MicroStart, gekapselt IP54, ist eine Regeleinheit für 1-phasige Motoren. Der Motorkondensator kann in der Regeleinheit montiert werden. • MicroStart ist für Rotordurchmesser bis 1,5 m geeignet. -
Seite 6: Technische Daten
TECHNISCHE DATEN Motorleistung max. 90 W Eingangssicherung max. 10 A Motorstrom max. 1,0 A -25 - +45 Umgebungstemperatur, nicht betauend Anschlußspannung 1x230 V +/10 % 50 Hz Schutzart IP54 Ausgabespannung 1x230 V Gewicht 0,6 kg Interne Sicherung *) 1 AT Abmessungen, h x b x t 110x164x60 mm Die Sicherung schützt sowohl den Motor als auch... - Seite 7 BETRIEBSANZEIGEN Power „Spannung ein” dauernd leuchtend. Blinkt, wenn die Steuereinheit bei einem störung ausgelöst hat. Ready Die Steuerung steht in Betriebsstellung, Klemme 5-6 ist geschlossen. Zeigt an, dass sich der Wärmetauscher dreht. Blinkt, wenn der Umdrehungswächter unabhängig von der Stellung des DIP-Schalters beaufschlagt wird.
-
Seite 8: Anschlußschema
ANSCHLUSSSCHEMA Stromanschluss Signale Kondensator wird an Motorgröße angepasst U V W 13 14 15 2 3 5 6 9 10 1x 230 V 1x230 V Termo- Eingangssignal Betrieb Umdrehungs- Alarmrelais kontakt 0-10 V wächter (Max 2 A / 250 V AC) EINSCHALTUNGEN Versorgungsspannung 1x230 V +/-10 %, 50 Hz. -
Seite 9: Motoranschlüsse Für
MOTORANSCHLÜSSE FÜR 1-PHASIGE MOTOREN Motorkondensator in Motorkondensator neben der Steuerung montiert dem Motor montiert U V W U V W U V W br w Drehrichtung: Farbcode: b: black/schwarz, br: brown/braun, w: white/weiß Die Farben stimmen mit unseren 1-phasigen WT-Motoren, 6 - 25 - 40 W, überein. Andernfalls, siehe Anleitungen des jeweiligen Motorlieferanten. -
Seite 10: Kontrolle Vor Einschalten Der Spannung
KONTROLLE VOR EINSCHALTEN DER SPANNUNG Kontrollieren, dass 1-phasiger Motor, 230 V. Kontrollieren, dass die Größe des Motorkondensators zum Motor passt. Kontrollieren, dass die Regeleinheit gemäß Anweisung auf Seite 4 eingeschaltet ist. Versorgungsspannung 230 V +/-10 %, 50 Hz. Kontrollieren, dass das Eingangssignal 0-10 V beträgt. -
Seite 11: Herstellererklärung
HERSTELLERERKLÄRUNG Erklärung des Herstellers zur Übereinstimmung des Produktes mit den Anforderungen der EMV-Richtlinie 89/336/EG. Hersteller IBC control AB Brännerigatan 5 A, SE-263 37 Höganäs Produkt Regeleinheit für rotierende Wärmetauscher Typenbezeichnung MicroStart EG-Richtlinie für EN61000 - 2: 2001 das Produkt EN61000 - 6 - 3: 2001 Der Hersteller erklärt eigenverantwortlich, dass die auf dieses Produkt... -
Seite 12: Eigene Notizen
EIGENE NOTIZEN... - Seite 13 EIGENE NOTIZEN...
- Seite 14 EIGENE NOTIZEN...
- Seite 15 EIGENE NOTIZEN...
