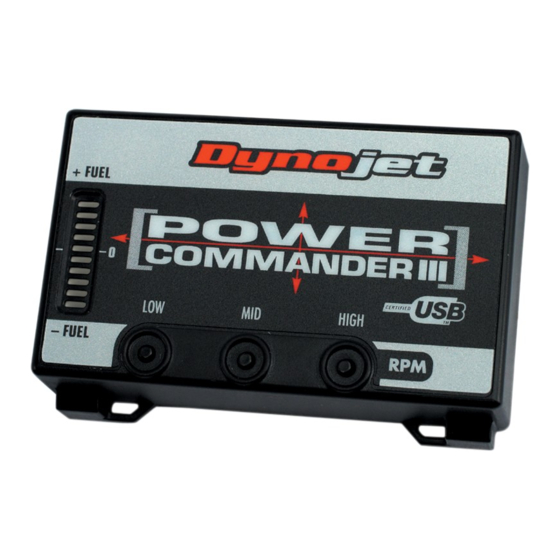

Dynojet Power Commander III USB Installationsanleitung
  1. Anleitungen
  2. Marken
  3. Dynojet Anleitungen
  4. Motorradzubehör
  5. Power Commander III USB
  6. Installationsanleitung

Dynojet Power Commander III USB Installationsanleitung

Für 2004-2005 triumph rocket iii
Vorschau ausblenden Andere Handbücher für Power Commander III USB:
1
2
3
4

Werbung

Quicklinks

Diese Anleitung herunterladen
2004-2005 Triumph Rocket III
Parts List
1
Power Commander
1
USB Kabel
1
CD-ROM
1
Installationsanleitung
1
Poweradapter
2
Power Commander Aufkleber
2
Dynojet Aufkleber
3
Klettbandstreifen
1
Reinigungstuch
1
O2 Controller
INSTALLATIONSANLEITUNG BITTE
SORGFÄLTIG LESEN
BITTE BEACHTEN:
POWER COMMANDER BEEINFLUSSEN DIE
GEMISCHZUSAMMENSETZUNG UND SIND
DAHER ZUM BETRIEB AUF ÖFFENTLICHEN
STRASSEN NICHT ZUGELASSEN.
Techtip: Kostenloser Download der neuesten
Power Commandersoftware und Maps von
unserer Website unter:
www.powercommander.com
Vor der Installation - Zündung ausschalten! Nach Ausschalten der Zündung darf für mindestens 1
Minute keine elektrische Verbindung gelöst werden! Sollte dieses geschehen, während die ECU
heruntergefahren wird, besteht die Möglichkeit einer Fehlermeldung im Speicher der ECU. Niemals
die Zündung einschalten wenn eine elektrische Verbindung gelöst wurde! Bitte die
Installationsanleitung, vor Montage des PCIII, sorgfältig lesen.
Dynojet Research 2191 Mendenhall Drive North Las Vegas, NV 89031 (800) 992-4993 www.powercommander.com
Dynojet Research 2191 Mendenhall Drive North Las Vegas, NV 89081 (800) 992-4993 www.powercommander.com
i510-411
www.powercommander.com
Installationsanleitung

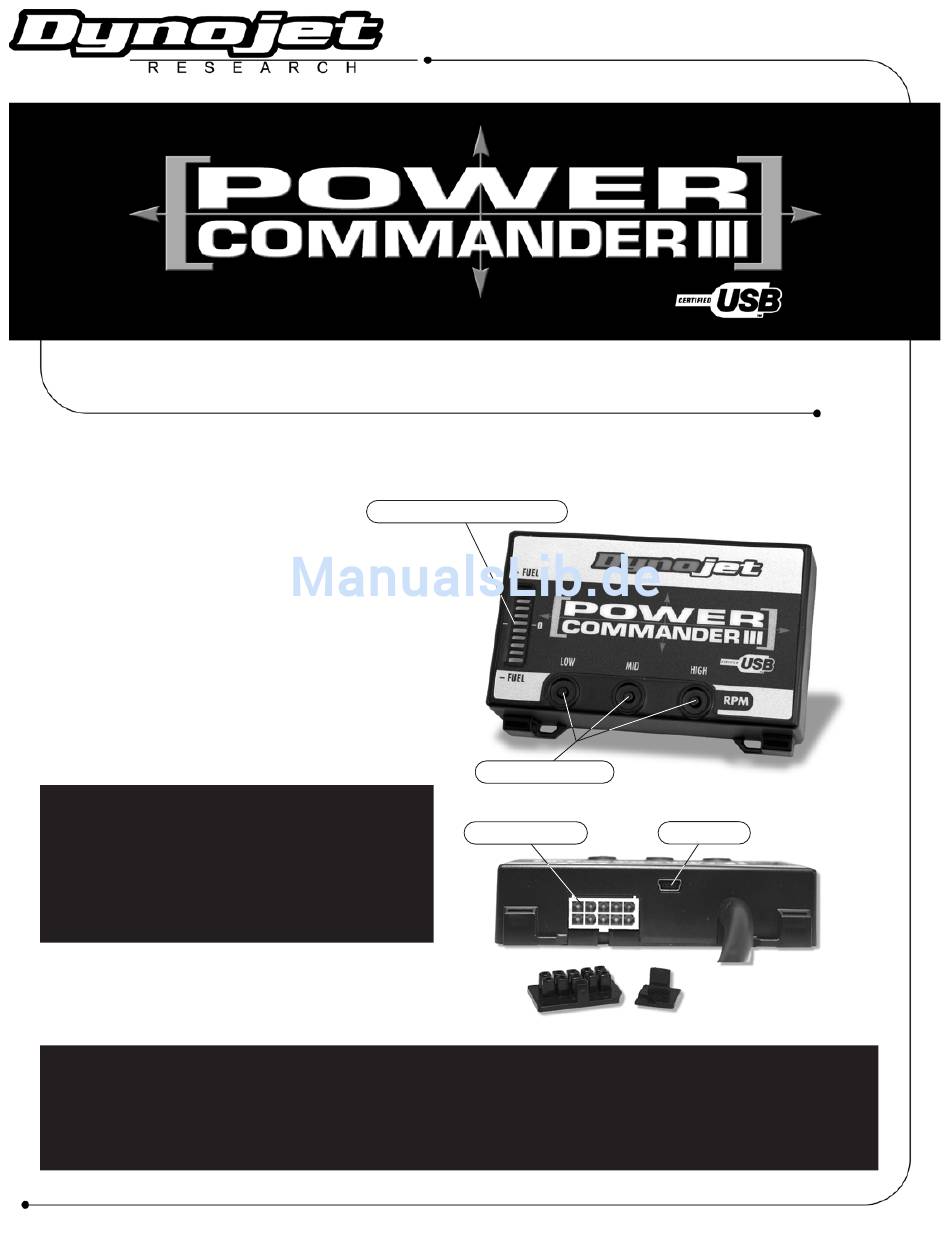

Button Adjustment Display
Faceplate Buttons
Expansion Port
USB Port
2004-2005 Triumph Rocket III - PCIII USB - 1

Werbung

loading

Verwandte Anleitungen für Dynojet Power Commander III USB

Inhaltszusammenfassung für Dynojet Power Commander III USB

  • Seite 1 Zündung einschalten wenn eine elektrische Verbindung gelöst wurde! Bitte die Installationsanleitung, vor Montage des PCIII, sorgfältig lesen. Dynojet Research 2191 Mendenhall Drive North Las Vegas, NV 89031 (800) 992-4993 www.powercommander.com Dynojet Research 2191 Mendenhall Drive North Las Vegas, NV 89081 (800) 992-4993 www.powercommander.com i510-411 www.powercommander.com...
  • Seite 2 Sitzbank demontieren. Tank an der Vorderseite anheben und PCIII Kabelbaum abstützen. Rechte Seitenverkleidung demon- tieren. PCIII Kabelbaum ,wie in Fig.A abge- bildet,unterhalb der Rahmenstrebe zur Fahrzeugfront verlegen. Massekabel des PC III am Minuspol der Batterie anschliessen (Fig.B). Massekabel PCIII PCIII Kabelbaum Die SCHWARZE Steckverbindung der Ansaugbrückenelektrik trennen.
  • Seite 3 PCIII Stecker und Fahrzeugstecker In- line miteinander verbinden (Fig.D). Um genügend Platz zwischen Tank und Steckern zu erhalten müssen die Stecker so weit möglich zur Front und so tief wie möglich verlegt werden. Fahrzeugstecker PCIII Stecker Die Steckverbindung der Lambdasonde trennen.Diese Steckverbindung befindet sich unter- trennen halb der rechten Seitenverkleidung an...
  • Seite 4 PCIII, ebenfalls mit Klettband, wie in Fig.G abgebildet befestigen.Klebeflächen vorher säu- bern. Tank befestigen. Seitenverkleidung montieren. Beachten:Der O2 Controller erlaubt es das maximale Potential des Motorrades und des PC III zu entfalten. Das Serienmotorrad besitzt ein durch die Lambdasonde geregeltes Cloosed Loop System.Ohne O2 Controller kann eine Programmierung unterhalb 40% Drosselklappenstellung oder...
