Funktionen Empfänger / Functions Receiver
Antenne / Antenna
Schalter / Switch
Analog Servo / Analog Servo
Digital Servo / Digital Servo
D
Anschlüsse / Connections
Elektronischer Fahrregler
(nicht enthalten) / E.S.C.
(not included)
Empfänger (Keine separate
Stromversorgung für den
Empfänger anschließen!) /
Receiver

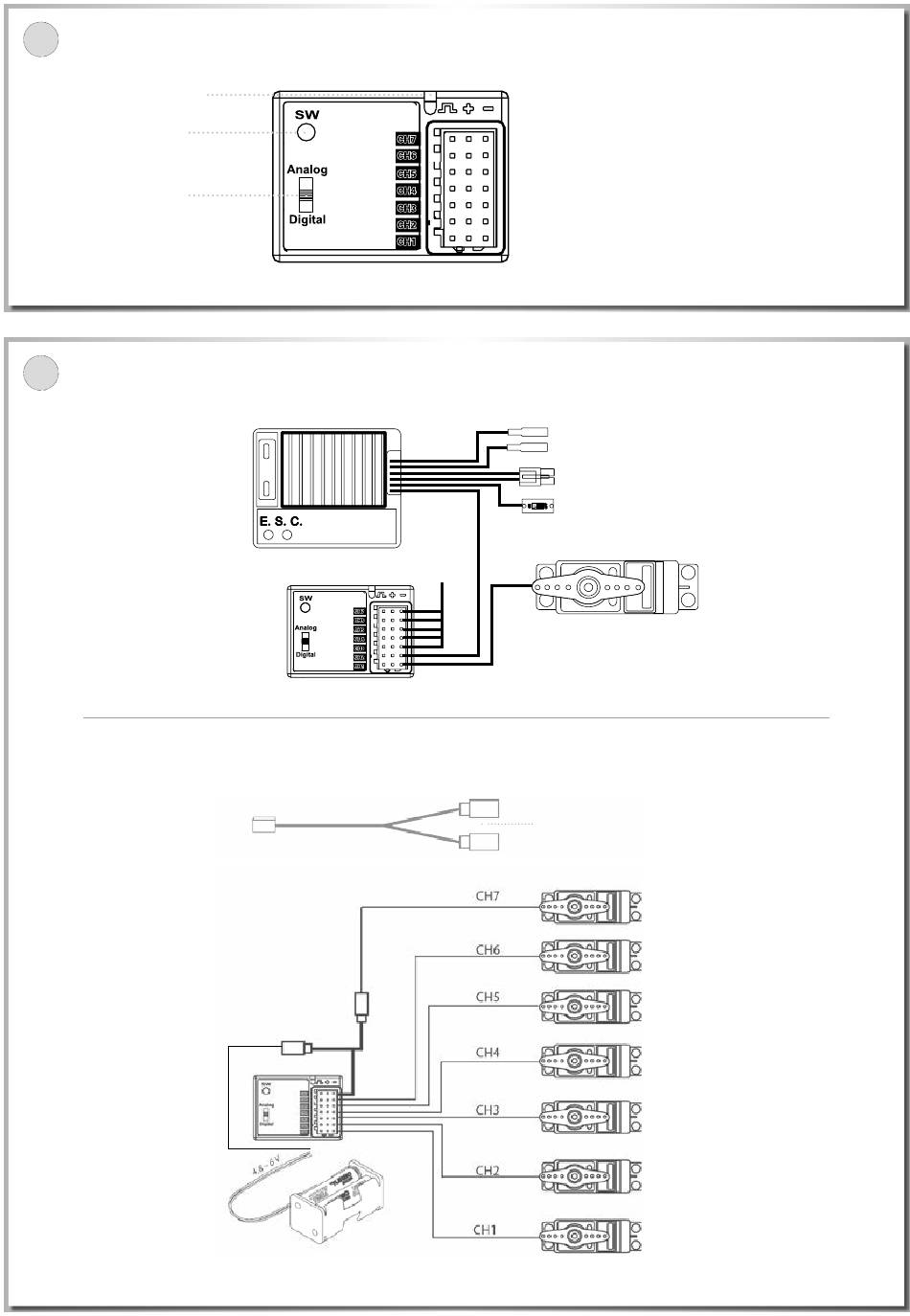

Schließen Sie den Empfänger und die Servos wie folgt an: / Connect the receiver and the servos as indicated below:
Anschluss zum
Empfängerakku /
Connect to
receiver battery
Batteriefach des Empfängers / Receiver battery case
zusätzliche Kanäle / Additional channels
Y-line
Steckplätze / Connectors:
1. Lenkservo (CH 1) / Steering servo (CH1)
2. Gasservo/Fahrregler (CH 2) / Throttle servo (CH2)
3. Kanal 3 Servo (CH 3) / CH3 servo (CH3)
4. Kanal 4 Servo (CH 4) / CH4 servo (CH4)
5. Kanal 4 Servo (CH 5) / CH4 servo (CH5)
6. Kanal 4 Servo (CH 6) / CH4 servo (CH6)
7. Kanal 4 Servo (CH 7) / CH4 servo (CH7)
Anschluss zum Motor / Connect to motor
Anschluss Akku / Connect to battery
Ein/Ausschalter / Power Switch
Lenkservo Kanal 1 (nicht enthalten) /
Steering Servo (not included)
Nicht enthalten / Not included
