d&b audiotechnik GmbH
[4]
[5]
[6]
[7]
[R]
(1.4 DE)

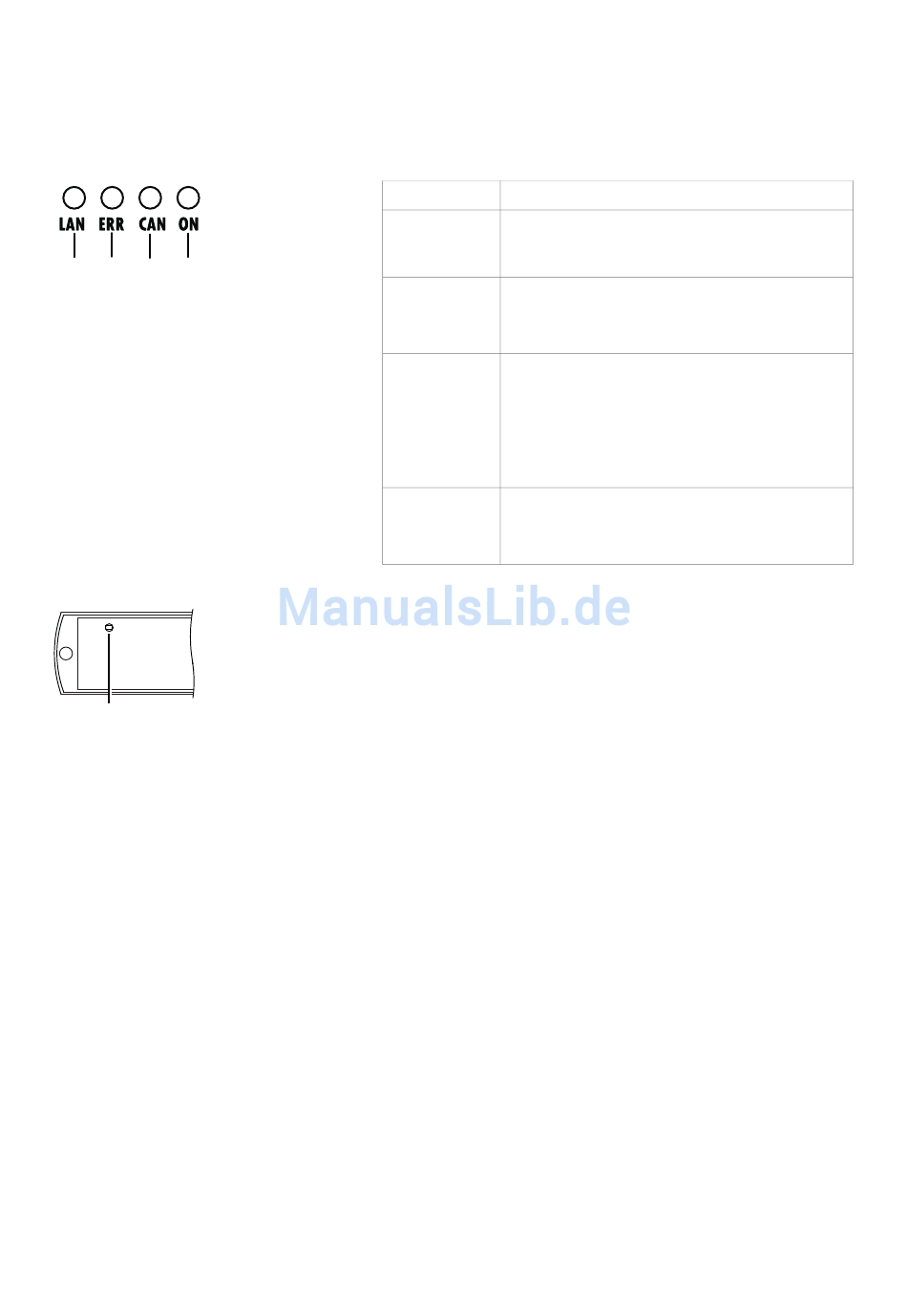

2.2.2. Anzeigeelemente (Status-LEDs)
Das R70 Interface verfügt über vier LEDs zur optischen Kontrolle der
Betriebszustände des Gerätes. In der folgenden Tabelle sind die
verschiedenen LEDs mit ihren jeweiligen Funktionen aufgelistet:
LED (Col. [Pos.]) Status:
LAN (Grün [4])
Aus:
Schnelles Blinken:
ERR (Rot [5])
Aus:
Dauerhaft an:
Blinken:
CAN (Grün [6])
Aus:
Dauerhaft an:
Langes Blinken:
Blinken:
ON (Grün [7])
Aus:
Dauerhaft an:
Blinken:
2.2.3. RESET [R]
Durch Drücken der RESET-Taste auf der rechten Geräteseite wird das
Gerät in den Werkszustand zurückgesetzt. Um das Gerät zurück-
zusetzen, gehen Sie wie folgt vor:
1.
Trennen Sie das Gerät vom Netz.
2.
Halten Sie die Reset-Taste gedrückt und schließen Sie das
Gerät wieder ans Netz an. Halten Sie die Taste für weitere 3
Sekunden gedrückt.
In dieser Zeit wird der Reset durchgeführt. Während des
Reset-Vorgangs blinkt die ERR-LED und die CAN-LED leuchtet
auf. Nach erfolgreichem Reset leuchten alle Status-LEDs auf.
3.
Lassen Sie die Reset-Taste los.
R70 Hardware
Beschreibung
Keine
aktive
Ethernet-
Verbindung
Aktive Ethernet-Verbindung
Kein Fehler
Gerät ist im "Bus off"-Modus
CAN-Fehler
Keine CAN-Datenübertragung
Betriebszustand
Angehalten
CAN-Nachricht erhalten
(über aktive Ethernet-
Verbindung)
Gerät ist abgeschaltet
Status OK
Initialisierung
Seite 11 von 20
