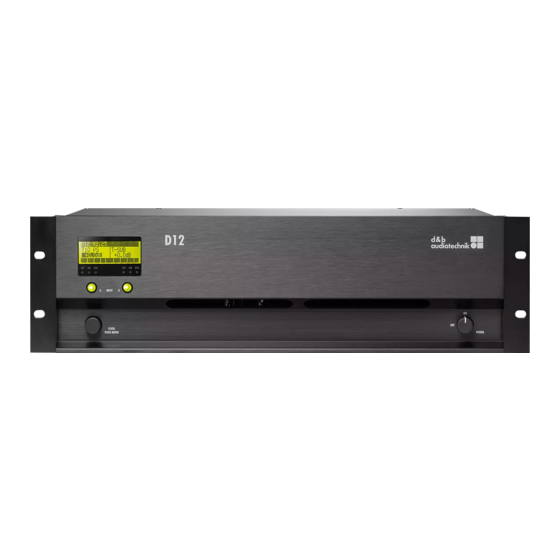

- Seite 1 D12 Verstärker Softwarehandbuch (5.3 DE) (Firmware V2.x.x)
-
Seite 2: Allgemeine Informationen
Allgemeine Informationen D12 Verstärker Softwarehandbuch (Firmware V2.x.x) Version 5.3 DE, 10/2009, D2013.D.05 Copyright © 2009 by d&b audiotechnik GmbH; alle Rechte vorbehalten. Bewahren Sie dieses Handbuch am Produkt bzw. an einem sicheren Ort auf, um es bei zukünftigen Fragen zur Hand zu haben. -
Seite 3: Inhaltsverzeichnis
Inhalt 1. Einleitung................5 1.1 Blockschaltbild der D12 DSP Software..........5 2. D12 Betriebssoftware (Firmware)........6 2.1 D12 Menüstruktur..................6 2.2 D12 Benutzerführung (User Interface)..........7 Konventionen zur Cursor- und Menüsteuerung........7 2.3 D12 Boot-Anzeige (Boot Screen)............8 2.4 D12 Hauptanzeige (Main Screen)............8 D12 Settings-Menü..................9 Input (Eingangs-Sektion)..............9 Output (Output Routing)..............9... - Seite 4 2.6 System Reset.....................32 3. D12 Firmware-Update..........33 3.1 Firmware Installer..................33 3.2 D12 Firmware-Update mit D6-D12-dbUpdate......33 3.3 Firmware-Update über CAN-Bus und R10........33 4. Fernsteuerung/Fernüberwachung........34 4.1 Remote-Mode "dbCAN"...............34 4.2 Remote-Mode "RIB"................34 D12 Softwarehandbuch (Firmware V2.x.x) (5.3 DE) Inhalt - 2...
-
Seite 5: Einleitung
Das vorliegende Handbuch beschreibt die Struktur und Benutzerführung (User Interface) zur D12 Bertriebssoftware (Firmware). Eine ausführliche Beschreibung der Funktionsweise und Möglichkeiten der D12 Hardware findet sich D12 Hardwarehandbuch, das ebenfalls mit dem D12 ausgeliefert wird. Für weiterführende Informationen stehen eine Reihe technischer Informationen (TI) zur Verfügung. -
Seite 6: D12 Betriebssoftware (Firmware)
2. D12 Betriebssoftware (Firmware) D12 Menüstruktur Die nachfolgende Grafik zeigt die Menüstruktur für Kanal A in aufgelöster Darstellung. Kanal B besitzt dieselbe Menüstruktur auf. Die Verfügbarkeit bzw. die Einstellmöglichkeiten der Filterfunktionen Filter_1/_2/_3 sind von der jeweils gewählten Lautsprecher- konfiguration abhängig. (Siehe auch Abschnitt ⇒ Filter_1, Filter_2, Filter_3 auf Seite 11). -
Seite 7: D12 Benutzerführung (User Interface)
D12 Benutzerführung (User Interface) Die gesamte Benutzerführung/Bedienung des D12 erfolgt über den D12 Stage right Q-SUB -3.0dB -3.0dB +0.0dB digitalen Drehencoder mit Tastfunktion (LEVEL/PUSH MENU [3]) in CUT HFA EQ 0.1 CSA Verbindung mit einem 4-zeiligen LCD-Grafikdisplay [4]. Durch Drehen des Encoders werden Menüpositionen angewählt oder Werte... -
Seite 8: D12 Boot-Anzeige (Boot Screen)
EQ Master on EQ Master on Remote mode Delay on Fig. 3: D12 Hauptanzeige in Dual channel / Mix Top/Sub Fig. 4: D12 Hauptanzeige in 2-Way Active Mode Mode Ab der zweiten Zeile teilt sich die Anzeige auf Kanal A... -
Seite 9: D12 Settings-Menü
Back Lock Press 2s Verlassen des Untermenüs bzw. zurück zur Hauptanzeige. Options Input (Eingangs-Sektion) Settings Id0.01 Durch Anwählen von "Input" kann die Eingangsart des D12 Back umgeschaltet werden. Input analog Output Dual channel analog: Die analogen Eingänge INPUT A/B und INPUT LINK A/B sind aktiv. -
Seite 10: Channel A (B)
Entsprechend dem AES Standard (AES3-2003 Stereophonic Mode) gilt für den D12 Controller die folgende Zuordnung der AES Kanäle: D12 Kanal A: Linker AES Kanal bzw. A Kanal (subframe 1) D12 Kanal B: Rechter AES Kanal bzw. B Kanal (subframe 2) -
Seite 11: Filter_1, Filter_2, Filter_3
Lautsprecherhandbüchern. Eine ausführliche Beschreibung der CSA-Funktion findet sich in der technischen Informationsschrift TI 330 Die TI steht auf der d&b Webseite unter www.dbaudio.com zum Download zur Verfügung. D12 Softwarehandbuch (Firmware V2.x.x) (5.3 DE) Seite 11 von 36... -
Seite 12: Equalizer
Werden mehrere Filter-Funktionen mit großer Anhebung im selben HINWEIS: Frequenzbereich betrieben, kann es zu Überläufen im DSP kommen. Diese werden intern erkannt und der D12 wird stumm geschaltet (MUTE). Es erfolgt die Fehlermeldung "DSP Error 16". Durch Verändern der Mitten-Frequenz einzelner Filter oder durch Abschalten einzelner EQ-Bänder kann der Fehler behoben werden. -
Seite 13: Peq Funktion
Wert, abhängig davon, welche Einheit gewählt wurde. Delay [Einheit] Als Einheit kann Millisekunden [ms], Meter [m] oder Fuß [ft] angewählt Delay werden. Der Delay-Wert wird beim Wechsel der Einheit automatisch umgerechnet. D12 Softwarehandbuch (Firmware V2.x.x) (5.3 DE) Seite 13 von 36... -
Seite 14: Levels
System Check bedient sich der Möglichkeit des Verstärkers die Lastimpedanz, mittels eines im DSP generierten Sinussignals, zu messen. Die Funktion ist verwandt mit der Load Monitoring Funktion des D12. Beide Funktionen basieren auf demselben Messprinzip und beziehen sich auf dieselben Referenzwerte. Während System Check eine einzelne Messung durchführt, überwacht Load Monitoring kontinuierlich mit... -
Seite 15: System Check Menü
Lasten für den LF-, MF- sowie für den HF-Zweig ausgegeben: Die aktuellen Impedanzwerte, die während des Chk: 0.0 ----- 0.0 Prüfdurchlauf (Check) ermittelt wurden. 0.0 ----- 0.0 Die Referenzwerte aus der Kalibrierung. Cal: D12 Softwarehandbuch (Firmware V2.x.x) (5.3 DE) Seite 15 von 36... -
Seite 16: Load Monitoring
Detection Time Maximale Zeitspanne innerhalb der ein Lautsprecherdefekt anzeigt D12 Stage right wird. Das Intervall der Pilottöne wird durch diesen Parameter bestimmt. Q-SUB -3.0dB -3.0dB +0.0dB CUT HFA EQ 0.01 CSA D12 Softwarehandbuch (Firmware V2.x.x) (5.3 DE) Seite 16 von 36... -
Seite 17: Driver Menü
Threshold Aktueller Wert aus dem letzten Prüfdurchgang (siehe auch unter System Check Menü auf Seite 15). Fig. 7: D12 LF Driver Menü Last Error Letzter ermittelter Impedanzwert, der zu einem Impedanzfehler geführt hat. Dieser Wert bleibt auch nach der Quittierung der Fehlermeldung erhalten. -
Seite 18: Zurücksetzen Von Impedanzfehlern
Lautsprecherentzerrung. Das Generatorsignal wird dem Eingangssignal aufsummiert. Als Vorsichtsmaßnahme wird der Frequenzgenerator ausgeschaltet HINWEISE: (Mode = off), wenn der D12 aus- und wieder eingeschaltet wird. Frequency Generators Der Frequenzgenerator wird zur Generierung der Pilottöne für die Load are used by Monitoring Funktion herangezogen. -
Seite 19: Link A»B
User: Neun Presetspeicher, auf die lokal am Gerät oder per Remote (R10 Service Software ab Version 1.0.6) zugegriffen werden kann. Der D12 kann über die Presets in eine, für eine bestimmte Anwendung definierte Konfiguration geschaltet werden. Die Presets können dazu individuell benannt werden. - Seite 20 Übernahme des Gerätenamens und Verlassen des Untermenüs "Device MyPreset Name". Cancel Cancel (⇒ ⇒ ⇒ ⇒ Back Verlassen des Untermenüs, ohne den neuen Eintrag zu übernehmen (Abbruch). Die vorherige Einstellung bleibt erhalten. D12 Softwarehandbuch (Firmware V2.x.x) (5.3 DE) Seite 20 von 36...
-
Seite 21: Remote
D12 in den Standby-Mode geschaltet. Durch Anlegen einer permanenten Gleichspannung von 18 bis 24 V an Pin 7 (+) und 8 (-) am RJ 45 Remote-Anschluss auf der Geräterückseite des D12, kann der D12 eingeschaltet werden. Siehe auch Kap. 4. Fernsteuerung/Fernüberwachung auf Seite 34. - Seite 22 Nur wenn dieses richtig eingegeben wird, ist das Gerät entsichert. Wurde das Passwort verloren, kann ein gesperrtes Gerät durch einen HINWEIS: System-Reset (siehe auch Kapitel 2.6 System Reset auf Seite 32) wieder entsichert werden. D12 Softwarehandbuch (Firmware V2.x.x) (5.3 DE) Seite 22 von 36...
-
Seite 23: Options
Übernahme des Gerätenamens und Verlassen des Untermenüs "Device Stage right Name". Cancel Cancel (⇒ ⇒ ⇒ ⇒ Back Verlassen des Untermenüs ohne den neuen Eintrag zu übernehmen (Abbruch). Die vorherige Einstellung bleibt erhalten. D12 Softwarehandbuch (Firmware V2.x.x) (5.3 DE) Seite 23 von 36... -
Seite 24: Display
Back Contrast Contrast Einstellen des Anzeigekontrastes. Backlight Backlight Fig. 9: D12 Display Options Einstellung des gewünschten Verhaltens der Display-Beleuchtung: Display-Beleuchtung dauerhaft aus. off: Display-Beleuchtung dauerhaft ein. timeout 10s: Display-Beleuchtung geht an, sobald der Encoder oder ein MUTE-Schalter betätigt wird und 10 s nach der letzten Bedienung wieder aus. -
Seite 25: Ps Log
Anteilige Zeit, in der das Gerät mit zu hohem Eingangspegel oder überlastetem Ausgang betrieben wurde. Amp Prot Numerischer Wert. Zeigt an, wie oft der Verstärker aufgrund eines Kurzschlusses am Ausgang oder einer Überlastung in den Protect-Mode geschaltet hat. D12 Softwarehandbuch (Firmware V2.x.x) (5.3 DE) Seite 25 von 36... - Seite 26 Numerischer Wert. Zeigt an, wie oft der Verstärker aufgrund eines internen Fehlers in den Fehlerzustand "DSP Halt" geschaltet hat. Temp. (Temperature Log, anteilige Temperaturbereiche) Anteilige Zeit, in der das Gerät im betreffenden Temperaturbereich betrieben wurde. D12 Softwarehandbuch (Firmware V2.x.x) (5.3 DE) Seite 26 von 36...
-
Seite 27: Input Monitoring
Nein Nein digital Tab. 3: Betriebsarten für Input Monitoring bezogen auf die D12 Input Modi "Input A" und "Input B" innerhalb des Input Monitoring Menüs beziehen sich auf die Eingangs-Sektion des D12 gemäß folgender Konventionen: D12 Input Modus "analog": Die analogen Eingänge (INPUT A/B) des D12 können auf eingehende... -
Seite 28: Input Monitoring Menü
Einschalten von Input Monitoring (der "Ein/Aus-Status" wird in der CUT HFA EQ 0.01 CSA Hauptanzeige als " " angezeigt). Eine Fehlermeldung erfolgt, wenn kein Fig. 12: D12 Input Monitoring, Pilotton detektiert werden kann. Anzeige in der Hauptanzeige Detection Time Detection Time Zulässige Dauer der Unterbrechung des Pilottones, bevor ein Fehler... -
Seite 29: Power Supply
Pins) angesteuert. Dies kann zur Beschädigung eines TOP-Lautsprechers führen, wenn dieser versehentlich an einem für SUBs konfigurierten Kanal angeschlossen wird. Der D12 überwacht für diesen Fall den Strom an den entsprechenden Anschlusspins und detektiert somit, ob ein falscher Lautsprechertyp angeschlossen ist. Es erfolgt die Fehlermeldung "Top/Sub-Mismatch"... -
Seite 30: Display-Meldungen
Nach Behebung der Fehlerursache muss das Gerät durch langes Drücken des MUTE A Schalters in Standby geschaltet werden, um die Fehlermeldung zu löschen. Nach erneutem Drücken des MUTE A Schalters ist das Gerät wieder betriebsbereit. D12 Softwarehandbuch (Firmware V2.x.x) (5.3 DE) Seite 30 von 36... -
Seite 31: System Check, Load- Und Input Monitoring
System Check, Load- und Input Monitoring Während des Kalibriervorgangs für System Check und Load Monitoring, können folgende Fehlermeldungen auftreten: Power is off: Der D12 befindet sich in Standby-Mode und eine Device Kalibrierung kann nicht erfolgen. Amp is muted: Der betreffende Kanal ist stumm geschaltet und eine Channel Kalibrierung kann nicht erfolgen. -
Seite 32: Weitere Meldungen
Id 0.01 - Lassen Sie den MUTE A Schalter los. - Drücken den MUTE A Schalter nochmals kurz. Das Gerät führt einen Neustart durch und ist wieder betriebsbereit. D12 Softwarehandbuch (Firmware V2.x.x) (5.3 DE) Seite 32 von 36... -
Seite 33: D12 Firmware-Update
Zur Durchführung eines Firmware-Updates per dbUpdate, muss der Computer mit einer RS 232-Schnittstelle (D-SUB 9) ausgestattet sein. Die Verbindung mit der SERVICE-Schnittstelle des D12 wird über ein Fig. 16: D12 SERVICE-Anschluss (D-SUB 9) RS 232-Verbindungskabel (serielles Verlängerungskabel 1:1, D-SUB 9 female/male) hergestellt. -
Seite 34: Fernsteuerung/Fernüberwachung
Webseite unter www.dbaudio.com zum Download zur Verfügung. Remote-Mode "RIB" Der D12 Verstärker kann per d&b Remote Interface Bridge (RIB) ferngesteuert und fernüberwacht werden. Die Objektadressen sind in folgender Tabelle. aufgelistet Tab. 5: D12 RIB Objekt Adress Tabelle D12 Softwarehandbuch (Firmware V2.x.x) (5.3 DE) - Seite 35 D12 Softwarehandbuch (Firmware V2.x.x) (5.3 DE) Seite 35 von 36...
- Seite 36 d&b audiotechnik GmbH, Eugen-Adolff-Str. 134, D-71522 Backnang, Germany, Phone +49-7191-9669-0, Fax +49-7191-95 00 00_______...
