- Seite 1 Inbetriebnahmehandbuch 1.1 de - vorläufig -...
-
Seite 2: Allgemeine Informationen
Allgemeine Informationen D40 Inbetriebnahmehandbuch - vorläufig - Version: 1.1 de, 08/2021, D2037.DE .01 Copyright © 2021 by d&b audiotechnik GmbH & Co. KG; alle Rechte vorbehalten. Bewahren Sie dieses Dokument beim Produkt oder an einem sicheren Ort auf, um es bei zukünftigen Fragen zur Hand zu haben. -
Seite 3: Wichtige Sicherheitshinweise
Erwachsene das Gerät benutzen. Rollen verwendet wird, so bewegen Sie das bestückte Rack vorsichtig, um Verletzungen durch Umkippen zu vermeiden. 9. Ziehen Sie bei Blitzschlaggefahr oder bei längerem Nichtbe‐ trieb den Netzstecker. - vorläufig - d&b D40 Inbetriebnahmehandbuch 1.1 de-DE... -
Seite 4: Inhaltsverzeichnis
7.1 Service..................24 7.2 Wartung und Pflege..............24 7.2.1 Reinigung des Touchscreens..........24 7.2.2 Kalibrierung des Touchscreens..........25 Herstellererklärungen............ 26 8.1 Konformitätserklärungen............26 8.2 WEEE-Erklärung (Entsorgung)..........26 8.3 Lizenzen und Urheberrechte............ 26 - vorläufig - d&b D40 Inbetriebnahmehandbuch 1.1 de-DE... -
Seite 5: Bestimmungsgemäßer Einsatz

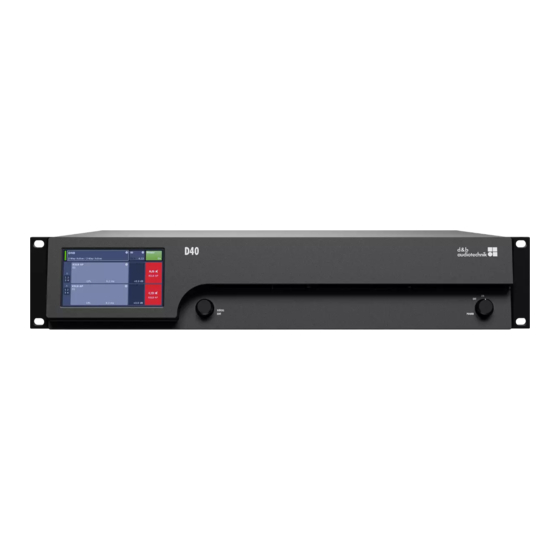

Bestimmungsgemäßer Einsatz Bestimmungsgemäßer Einsatz Der d&b D40 Verstärker ist für mobile Anwendungen ausgelegt und dient nur zum Betrieb der entsprechenden d&b Lautsprecher. Im LINEAR-Modus kann der Verstärker als linearer vierkanaliger Verstärker eingesetzt werden. ACHTUNG! Das Gerät erfüllt hinsichtlich der elektromagnetischen Verträglich‐... -
Seite 6: Lieferumfang
3-pol. Schweiz 3-pol. Dänemark 3-pol. Südafrika 3-pol. Argentinien 3-pol. Brasilien 3-pol. Indien SEV 1011 Afsnit 107-2-D1 SANS 164-1 IRAM 2073 NBR 14136 IS 1293 *Netzsteckertypen und zugehörige Normen (Ähnliche Abbildungen, nicht maßstabsgetreu) - vorläufig - d&b D40 Inbetriebnahmehandbuch 1.1 de-DE... -
Seite 7: Technische Daten
4x 250 W / 8 Ohm < –86 dB/0.005 % 4x 250 W / 4 Ohm < –83 dB/0.007 % Übersprechen (20 – 20 kHz) < –70 dBr 4x 250 W an 8/4 Ohm - vorläufig - d&b D40 Inbetriebnahmehandbuch 1.1 de-DE... -
Seite 8: Geräuschemission Lüfter
2 HE x 19" x 465 mm 2 HE x 19" x 18.3" Min. Drehzahl 30 dB(A) Gewicht 13.3 kg Max. Drehzahl 50 dB(A) Umgebungstemperatur 23 °C D40 Gehäuseabmessungen in mm [Zoll] - vorläufig - d&b D40 Inbetriebnahmehandbuch 1.1 de-DE... -
Seite 9: Strom-/Leistungsaufnahme Und Abwärme
4 Ohm 0.97 1827 1321 1726 Noise CF 6 dB 8 Ohm 11.6 0.99 2320 1802 1770 4 Ohm 0.98 1990 1438 1883 Sinus max. 1 s 8 Ohm 17.5 4 Ohm 17.5 - vorläufig - d&b D40 Inbetriebnahmehandbuch 1.1 de-DE... - Seite 10 4 Ohm 16.0 0.98 1521 1014 1730 Noise CF 6 dB 8 Ohm 4 18.2 0.99 1738 1246 1675 17.8 0.99 1707 1138 1941 Sinus max. 1 s 8 Ohm 4 28.2 27.9 - vorläufig - d&b D40 Inbetriebnahmehandbuch 1.1 de-DE...
-
Seite 11: Übersicht
Þ Kapitel 5.3.1 "Netzschalter" Siehe hierzu Þ Kapitel 5.3 "Bedien- auf Seite 17. und Anzeigeelemente" auf Seite 17 und .Þ Kapitel 5.3.2 "TFT-Farbdisplay mit Touchfunktion - Benutzerober‐ fläche" auf Seite 17 - vorläufig - d&b D40 Inbetriebnahmehandbuch 1.1 de-DE... -
Seite 12: Inbetriebnahme
▪ Installieren Sie die Verstärker nicht zusammen mit D6 oder D12 Verstärkern in einem Rack. ▪ Achten Sie darauf, dass sich neben den Verstärkern keine anderen Geräte im Rack befinden, die zusätzliche Wärme mit entgegengesetzter Luftströmung produzieren. - vorläufig - d&b D40 Inbetriebnahmehandbuch 1.1 de-DE... -
Seite 13: Anschlüsse
100 to 240 V A C, ~50/60 Hz, 1800 W. Für den Anschluss an das Versorgungsnetz dient der ® TRUE1 TOP Anschluss [1] auf der Rückseite. Ein pas‐ powerCON sendes Netzkabel [1,1] wird mitgeliefert. - vorläufig - d&b D40 Inbetriebnahmehandbuch 1.1 de-DE... -
Seite 14: Audio Ein- Und Ausgänge
44.1 | 48 | 96 | 192 kHz Wortlänge 16 - 24 Bit OUT (D1/2 - D3/4) XLR 3-pol. Male elektronisch symmetriert analoge Signalaufbereitung (Refresh) in Signalform- und Pegel Power Fail Relay (Bypass) - vorläufig - d&b D40 Inbetriebnahmehandbuch 1.1 de-DE... -
Seite 15: Speaker Outputs
2-Way Active - 2-Way Active Dual Channel - 2-Way Active 2-WAY - 2-WAY A/B - 2-WAY Hinweis: Eine ausführliche Beschreibung der möglichen Ausgangskonfigurationen findet sich im D40 Referenzhandbuch, das von der ent‐ sprechenden Produktseite unter www.dbaudio.com heruntergeladen werden kann. Welche Systeme in der betreffenden Ausgangskonfiguration betrieben werden können, entnehmen Sie bitte dem jeweiligen Lautsprecher‐... -
Seite 16: Netzwerkanschlüsse (Pri/Sec)
Leuchtet dauerhaft, wenn das Gerät an ein aktives Netz‐ werk angeschlossen ist und blinkt, wenn ein Datenstrom übertragen wird. Gelb ▪ Aus, wenn die Geschwindigkeit 100 Mbit beträgt. ▪ Leuchtet dauerhaft, wenn die Geschwindigkeit 1 Gbit beträgt. - vorläufig - d&b D40 Inbetriebnahmehandbuch 1.1 de-DE... -
Seite 17: Bedien- Und Anzeigeelemente
Touchfunktion [6] mit einer Auflösung von 480 x 272 Pixeln und einem zusätzlichen digitalen Drehencoder [7]. Der resistive Touchscreen reagiert auf jede Art von Berührung und kann daher per Fingerdruck (selbst mit Handschuhen) oder durch Berührung mit einem geeigneten Stift bedient werden. - vorläufig - d&b D40 Inbetriebnahmehandbuch 1.1 de-DE... -
Seite 18: Bedienkonzept
Position im Menüsystem erreicht werden ( ). Übersicht Zugriffsebenen Home Screen Hierarchieebenen Eine ausführliche Beschreibung der Menüstruktur des «Device» und «Channel» Setups und die Screen-Inhalte findet sich im D40 Referenzhandbuch, das von der entsprechenden Produktseite unter www.dbaudio.com heruntergeladen werden kann. -
Seite 19: Bedienung
▪ Aufrufen/Öffnen des ausgewählten Menüpunktes oder des Funktionselementes durch Drücken des Encoders. ▪ Eingabe/Bearbeitung von Werten durch Drehen des Encoders. ▪ Bestätigung eingegebener bzw. geänderter Werte oder Ver‐ lassen des Bearbeitungsmodus durch Drücken des Encoders. - vorläufig - d&b D40 Inbetriebnahmehandbuch 1.1 de-DE... -
Seite 20: Standby-Modus
"Bassfalle" wirken. Sollen einzelne Subwoofer nicht betrieben werden, ist daher die Mute-Funktion der Standby-Funktion vorzuziehen. Bei Mittel-/ Hochtonsystemen kann jedoch die Standby-Funktion von Vorteil sein, da hier jegliches Eigenrauschen des Systems eliminiert wird. - vorläufig - d&b D40 Inbetriebnahmehandbuch 1.1 de-DE... -
Seite 21: Mute-Funktionen
↳ Ein Dialogfenster mit den Auswahlmöglichkeiten Zurück ( - cancel), «Mute all» oder «Standby» erscheint. 2. Wählen Sie «Mute all». 3. Um die Stummschaltung der Kanäle aufzuheben, benutzen Sie die einzelnen Mute-Schaltflächen der Kanäle. - vorläufig - d&b D40 Inbetriebnahmehandbuch 1.1 de-DE... -
Seite 22: Grundeinstellungen - Kurzanleitung
Kanäle in einem Bereich von –57.5 bis zu +6 dB einstellen. Input Gain 4. Output (Ausgangskonfiguration) Þ Wählen Sie den Reiter «Output» und legen Sie für jedes Kanalpaar die gewünschten Einstellungen für die Ausgangs‐ konfiguration fest. - vorläufig - d&b D40 Inbetriebnahmehandbuch 1.1 de-DE... -
Seite 23: Kanalmenü
2. Nehmen Sie die einzelnen Kanaleinstellungen wie CUT, HFA, CPL, Level, DLY oder EQ sowie das Eingangsrouting für alle Kanäle vor. Eingangsrouting 3. Nach Festlegung aller Einstellungen wählen Sie die Schalt‐ fläche "Home" ( ), um das Menü zu verlassen. - vorläufig - d&b D40 Inbetriebnahmehandbuch 1.1 de-DE... -
Seite 24: Service Und Wartung
Sie dann den Touchscreen ab. ↳ Sprühen Sie keine Flüssigkeit direkt auf den Touchscreen, da die Flüssigkeit in das Gerät eindringen könnte. 2. Wischen Sie den Touchscreen mit wenig Druck ab. - vorläufig - d&b D40 Inbetriebnahmehandbuch 1.1 de-DE... -
Seite 25: Kalibrierung Des Touchscreens
«Device» Þ «More» Þ «Preferences» Þ «Display». 2. Wählen Sie unten links «Touchscreen calibration». ↳ Das Kalibrierungsmenü öffnet sich und führt Sie durch den Kalibrierungsprozess. 3. Folgen Sie den entsprechenden Anweisungen auf dem Dis‐ play. - vorläufig - d&b D40 Inbetriebnahmehandbuch 1.1 de-DE... -
Seite 26: Herstellererklärungen
Auf dieser Seite ist die gesamte Open-Source-Software aufgelistet, die in diesem Produkt verwendet wurde. Entsprechend der GPL- und LGPL-Lizenz schicken wir Ihnen auf Anfrage eine Kopie des verwendeten Source-Codes zu. Schicken Sie Ihre Anfrage bitte per E-Mail an: software.support@dbaudio.com - vorläufig - d&b D40 Inbetriebnahmehandbuch 1.1 de-DE... - Seite 27 www.dbaudio.com...
