- Seite 1 E-PAC Verstärker Hardwarehandbuch (1.2 DE)
-
Seite 2: Symbole An Den Geräten
Symbole an den Geräten Hinweise in der Bedienungsanleitung beachten. WARNUNG! Gefährliche Spannung! Allgemeine Informationen E-PAC Verstärker Hardwarehandbuch Version 1.2 DE, 02/2013, D2014.D.01 Copyright © 2013 d&b audiotechnik GmbH; alle Rechte vorbehalten. Bewahren Sie dieses Handbuch am Produkt bzw. an einem sicheren Ort auf, um es bei zukünftigen Fragen zur Hand zu haben. -
Seite 3: Inhaltsverzeichnis
Inhalt 1. Sicherheit................4 1.1 Hinweise zum Gebrauch des E-PAC.............4 1.2 Service/Wartung..................4 2. Einleitung................5 Bestimmungsgemäßer Einsatz................5 Lieferumfang.......................5 3. E-PAC Verstärker..............6 3.1 Grundkonzept.....................6 3.2 Blockschaltbild.....................6 3.3 Netzteil......................7 3.4 Schutzschaltungen/Netzspannungsüberwachung......7 3.5 Lüfter......................8 3.6 Leistungsverstärker..................8 3.7 Digitale Signalverarbeitung..............8 3.8 Fernsteuerung/Fernüberwachung............8 4. Bedien- und Anzeigeelemente........9 4.1 Bedienelemente..................9... -
Seite 4: Sicherheit
1. Sicherheit Hinweise zum Gebrauch des E-PAC Das Gerät entspricht der Geräteschutzklasse 1 – Schutzerdung. Das Gerät darf nur an Versorgungsnetzen mit Schutzleiter (Erdung) angeschlossen werden. Ein fehlender Schutzleiter kann zu gefährlichen Berührungsspannungen an Gehäuse und Bedienelementen führen. In der Folge besteht direkte Gefahr eines elektrischen Schlages. -
Seite 5: Einleitung
Bestimmungsgemäßer Einsatz Der E-PAC Verstärker ist eine einkanalige Verstärker-Controller-Einheit für den Betrieb von passiven Fullrange-Systemen sowie Subwoofer- Systemen. Im Linear-Modus kann der E-PAC als lineare Monoendstufe betrieben werden. Lieferumfang Bevor Sie das Gerät in Betrieb nehmen, überprüfen Sie zunächst die Lieferung auf Vollständigkeit:... -
Seite 6: E-Pac Verstärker

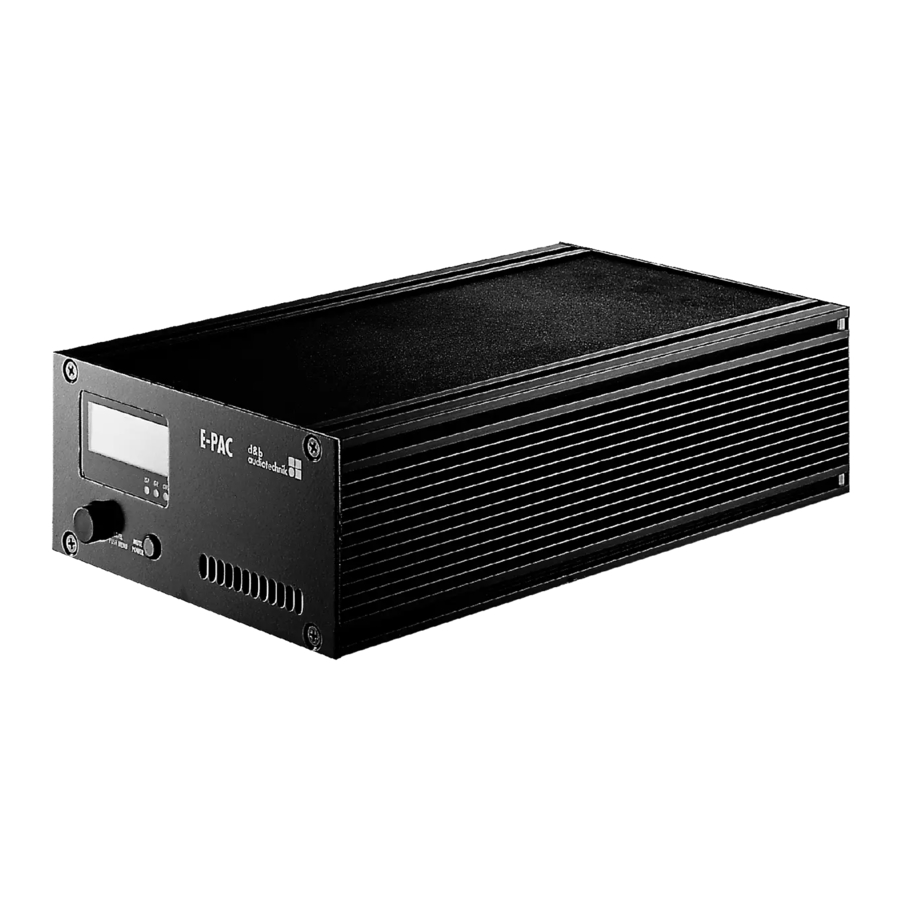

Fig. 1: E-PAC Verstärker Der E-PAC ist speziell für hochohmige Lasten ausgelegt (200 W an 16 Ohm, 300 W an 8 Ohm). Für ein einzelnes 16 Ohm-System stellt der E-PAC daher die gleiche Ausgangsleistung zur Verfügung wie ein Kanal der P1200A Basiseinheit. -
Seite 7: Netzteil
Verzögerungszeiten beim Ein- und Ausschalten stabilisieren das Verhalten bei schwankender Netzspannung. Die Netzspannung wird im E-PAC als Spitzenwert erfasst und in einen Effektivwert umgerechnet. Die angegebenen Werte beziehen sich dabei auf eine praxisnahe (typische) Abflachung der Sinusform bei 96 % der Amplitude. -
Seite 8: Verzögerung
Lebensdauer der E-PAC-internen Komponenten zu verlängern, saugt zusätzlich ein kleiner Lüfter an der Vorderseite des Gerätes durch eine Öffnung an der Rückseite kühle Luft in den E-PAC. Der Lüfter zeichnet sich durch eine hohe Laufruhe aus und arbeitet in zwei Drehzahlstufen. -
Seite 9: Bedien- Und Anzeigeelemente
Bedienelemente Ein-/Aus-Schalter [1] Auf der Rückseite befindet der Ein/Aus-Schalter für die vollständige Trennung des E-PAC vom Netz. Der MUTE/POWER-Schalter [2] an der Vorderseite besitzt die Funktionen EIN/MUTE/STANDBY und führt keine Netztrennung durch. off: Das Gerät ist mit Ausnahme der Netzüberwachung vom Netz getrennt. -
Seite 10: Level/Push Menu (Dreh-Encoder) [3]
Hinweis: Wird der E-PAC auf STANDBY geschaltet (oder die Netzversorgung unterbrochen) sind die Membranen der angeschlossenen Lautsprecher nicht mehr bedämpft und können durch andere Lautsprecher zu Schwingungen angeregt werden. Dies kann zu hörbaren Resonanzen führen oder auch Schallenergie vernichten. Da dieser Effekt vorwiegend für niedrige Frequenzen relevant ist, kann er zur "Bassfalle"... -
Seite 11: Anzeigeelemente
Verstärker ausgeliefert wird. 4.2.2 ISP LED - Input Signal Present (grün) [5] Leuchtet, wenn am Eingang des E-PAC ein Signal von mehr als – 30 dBu anliegt. Diese Anzeige wird durch Stummschaltung (Mute) und Pegelstellung des E-PAC nicht beeinflusst. Sie ist im Standby-Betrieb nicht aktiv. -
Seite 12: Anschlüsse
Bevor das Gerät angeschlossen wird, ist sicherzustellen, dass die WICHTIG! Spannungs- und Frequenzvorgaben auf dem Typenschild auf der Geräterückseite erfüllt sind. Für den Anschluss des E-PAC an das Netz ist ein 3-poliger IEC- Netzeingang mit eingebautem Sicherungshalter vorhanden. Ein passendes Netzkabel wird mitgeliefert. 5.1.1 Netzsicherung [9] In der IEC-Netzbuchse ist eine austauschbare 20 mm-Schmelzsicherung integriert (T 5 A). -
Seite 13: Signal Ein- Und Ausgänge
Rückplatte. Als Lautsprecheranschluss steht ein NL4- Anschluss zur Verfügung (SEAKER OUT). 5.2.1 INPUT ANALOG [12] und LINK [13] Als Signaleingang des E-PAC steht eine 3-polige, symmetrische XLR- Buchse zur Verfügung. Daneben befindet sich der INPUT LINK- Anschluss, ein parallelgeschalteter XLR-Ausgang, mit dem das Eingangssignal zum nächsten Gerät in der Signalkette weitergeleitet... -
Seite 14: Remote-Schnittstelle [14]
REMOTE-Schnittstelle [14] [11] [10] E-PAC Remote Schnittstelle(n) Der E-PAC verfügt über eine serielle Zweidrahtschnittstelle für die 1..8 1..8 Pin 1 n.c. Pin 2 n.c. Fernbedienung bzw. Fernüberwachung. Die beiden RJ 45 Buchsen Pin 3 n.c. führen sowohl die CAN-Bus als auch die RIB-Signale und sind parallel Pin 4 CAN_H geschaltet und daher alternativ verwendbar. -
Seite 15: Installation Und Betrieb
Insbesondere im mobilen Einsatz ist eine Montage ausschließlich über die frontseitigen Montagewinkel nicht ausreichend. Das Gehäuse des E-PAC kann heiß werden. Daher muss zu Deckel und Boden des Racks sowie zu Geräten darüber und darunter ein Abstand von mindestens 2 cm eingehalten werden (siehe Abbildung links. Der Abstand ist nicht nötig zwischen benachbarten E-PACs). -
Seite 16: E-Pac Rackmontagesätze
- 2 x Verbindungswinkel [4] - 16 x Schrauben [S] - 1 x Innensechskantschlüssel [K] Mit dem Montagesatz Z2503 kann ein einzelner E-PAC in ein 9.5" Rack eingebaut werden. Der Montagesatz Z2503 für einen E-PAC besteht aus den folgenden Einzelteilen:... -
Seite 17: Bemaßung
222 [8.74"] 338 [13.31"] E-PAC LEVEL MUTE PUSH MENU POWER 483 [19.00"] 465 [18.30"] E-PAC E-PAC LEVEL MUTE LEVEL MUTE PUSH MENU POWER PUSH MENU POWER E-PAC Gehäuseabmessungen in mm [inch] E-PAC Verstärker, Hardwarehandbuch (1.2 DE) Seite 17 von 24... -
Seite 18: Betrieb
Gerät sind unwahrscheinlich, können jedoch nicht ausgeschlossen werden. 6.2.2 Leistungsaufnahme und Verlustleistung Die vom E-PAC aufgenommene elektrische Leistung und die durch Verlustleistung entstehende Abwärme sind variable Größen, die von der Lastimpedanz, der Aussteuerung und der Signalcharakteristik (Sprache, Musik) abhängig sind. - Seite 19 [W] average output power [W] Leistungsaufnahme und Verlustleistung des E-PAC über Leistungsaufnahme und Verlustleistung des E-PAC über Ausgangsleistung (WRMS an 8 Ohm) bei Rosa Rauschen Ausgangsleistung (WRMS an 16 Ohm) bei Rosa Rauschen E-PAC Verstärker, Hardwarehandbuch (1.2 DE)
-
Seite 20: Technische Daten
REMOTE........................2 x RJ 45 SERVICE......................SUB-D9 (PS 2) Schutzschaltungen Einschaltstrombegrenzung......2 A peak bei 230 V, 4 A peak bei 115 V Überspannungsschutz..................bis 400 V Übertemperaturschutz....................75°C Kurzschlussschutz............± 20A und SOA-Überwachung Einschaltverzögerung....................ca. 2 sec. E-PAC Verstärker, Hardwarehandbuch (1.2 DE) Seite 20 von 24... - Seite 21 Höhe x Breite x Tiefe............2 HE x 190 mm x 331 mm Gewicht..........................4.7 kg Weitbereichs-Schaltnetzteil mit aktiver Leistungsfaktorkorrektur (PFC) Netzspannung................85 – 265 V / 50 – 60 Hz Netzsicherung....................T 5 A (träge) E-PAC Verstärker, Hardwarehandbuch (1.2 DE) Seite 21 von 24...
-
Seite 22: Herstellererklärungen
8. Herstellererklärungen EG-Konformität (CE-Zeichen) Diese Erklärung gilt für den E-PAC Power Amplifier Controller des Herstellers d&b audiotechnik AG E-PAC Z2510 alle Versionen des Herstellers d&b audiotechnik AG. Eingeschlossen sind alle Produktionsexemplare des Typs E-PAC beginnend mit der Version Z2510.000.01, sofern sie der originalen technischen Ausführung entsprechen und keine nachträglichen... - Seite 24 d&b audiotechnik GmbH, Eugen-Adolff-Str. 134, D-71522 Backnang, Germany, Phone +49-7191-9669-0, Fax +49-7191-95 00 00_______...
