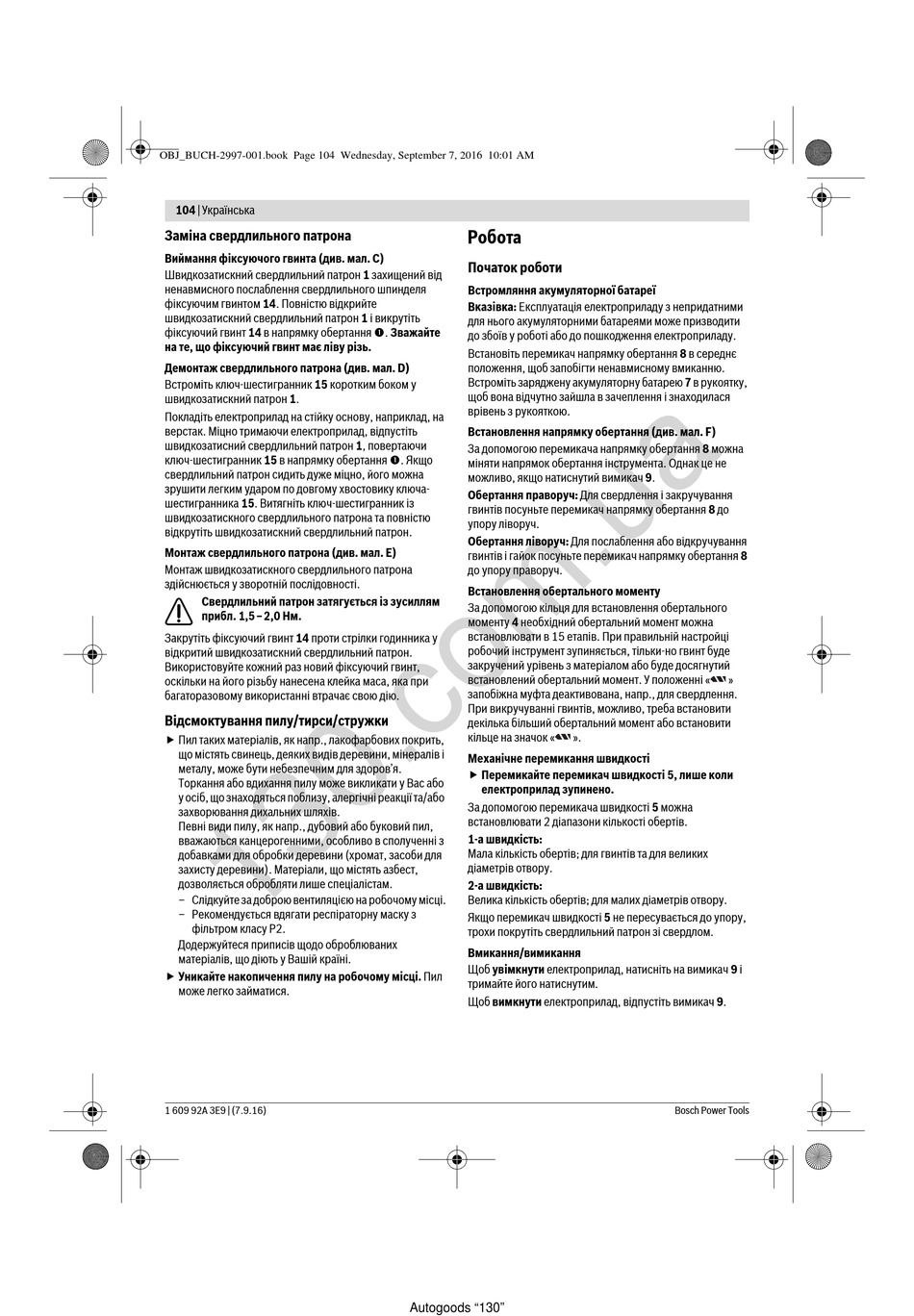

OBJ_BUCH-2997-001.book Page 104 Wednesday, September 7, 2016 10:01 AM
104 | Українська
Заміна свердлильного патрона
Виймання фіксуючого гвинта (див. мал. C)
Швидкозатискний свердлильний патрон 1 захищений від
ненавмисного послаблення свердлильного шпинделя
фіксуючим гвинтом 14. Повністю відкрийте
швидкозатискний свердлильний патрон 1 і викрутіть
фіксуючий гвинт 14 в напрямку обертання . Зважайте
на те, що фіксуючий гвинт має ліву різь.
Демонтаж свердлильного патрона (див. мал. D)
Встроміть ключ-шестигранник 15 коротким боком у
швидкозатискний патрон 1.
Покладіть електроприлад на стійку основу, наприклад, на
верстак. Міцно тримаючи електроприлад, відпустіть
швидкозатисний свердлильний патрон 1, повертаючи
ключ-шестигранник 15 в напрямку обертання . Якщо
свердлильний патрон сидить дуже міцно, його можна
зрушити легким ударом по довгому хвостовику ключа-
шестигранника 15. Витягніть ключ-шестигранник із
швидкозатискного свердлильного патрона та повністю
відкрутіть швидкозатискний свердлильний патрон.
Монтаж свердлильного патрона (див. мал. E)
Монтаж швидкозатискного свердлильного патрона
здійснюється у зворотній послідовності.
Свердлильний патрон затягується із зусиллям
прибл. 1,5–2,0 Нм.
Закрутіть фіксуючий гвинт 14 проти стрілки годинника у
відкритий швидкозатискний свердлильний патрон.
Використовуйте кожний раз новий фіксуючий гвинт,
оскільки на його різьбу нанесена клейка маса, яка при
багаторазовому використанні втрачає свою дію.
Відсмоктування пилу/тирси/стружки
 Пил таких матеріалів, як напр., лакофарбових покрить,
що містять свинець, деяких видів деревини, мінералів і
металу, може бути небезпечним для здоров'я.
Торкання або вдихання пилу може викликати у Вас або
у осіб, що знаходяться поблизу, алергічні реакції та/або
захворювання дихальних шляхів.
Певні види пилу, як напр., дубовий або буковий пил,
вважаються канцерогенними, особливо в сполученні з
добавками для обробки деревини (хромат, засоби для
захисту деревини). Матеріали, що містять азбест,
дозволяється обробляти лише спеціалістам.
– Слідкуйте за доброю вентиляцією на робочому місці.
– Рекомендується вдягати респіраторну маску з
фільтром класу P2.
Додержуйтеся приписів щодо оброблюваних
матеріалів, що діють у Вашій країні.
 Уникайте накопичення пилу на робочому місці. Пил
може легко займатися.
1 609 92A 3E9 | (7.9.16)
Робота
Початок роботи
Встромляння акумуляторної батареї
Вказівка: Експлуатація електроприладу з непридатними
для нього акумуляторними батареями може призводити
до збоїв у роботі або до пошкодження електроприладу.
Встановіть перемикач напрямку обертання 8 в середнє
положення, щоб запобігти ненавмисному вмиканню.
Встроміть заряджену акумуляторну батарею 7 в рукоятку,
щоб вона відчутно зайшла в зачеплення і знаходилася
врівень з рукояткою.
Встановлення напрямку обертання (див. мал. F)
За допомогою перемикача напрямку обертання 8 можна
міняти напрямок обертання інструмента. Однак це не
можливо, якщо натиснутий вимикач 9.
Обертання праворуч: Для свердлення і закручування
гвинтів посуньте перемикач напрямку обертання 8 до
упору ліворуч.
Обертання ліворуч: Для послаблення або відкручування
гвинтів і гайок посуньте перемикач напрямку обертання 8
до упору праворуч.
Встановлення обертального моменту
За допомогою кільця для встановлення обертального
моменту 4 необхідний обертальний момент можна
встановлювати в 15 етапів. При правильній настройці
робочий інструмент зупиняється, тільки-но гвинт буде
закручений урівень з матеріалом або буде досягнутий
встановлений обертальний момент. У положенні «
запобіжна муфта деактивована, напр., для свердлення.
При викручуванні гвинтів, можливо, треба встановити
декілька більший обертальний момент або встановити
кільце на значок « ».
Механічне перемикання швидкості
 Перемикайте перемикач швидкості 5, лише коли
електроприлад зупинено.
За допомогою перемикача швидкості 5 можна
встановлювати 2 діапазони кількості обертів.
1-а швидкість:
Мала кількість обертів; для гвинтів та для великих
діаметрів отвору.
2-а швидкість:
Велика кількість обертів; для малих діаметрів отвору.
Якщо перемикач швидкості 5 не пересувається до упору,
трохи покрутіть свердлильний патрон зі свердлом.
Вмикання/вимикання
Щоб увімкнути електроприлад, натисніть на вимикач 9 і
тримайте його натиснутим.
Щоб вимкнути електроприлад, відпустіть вимикач 9.
