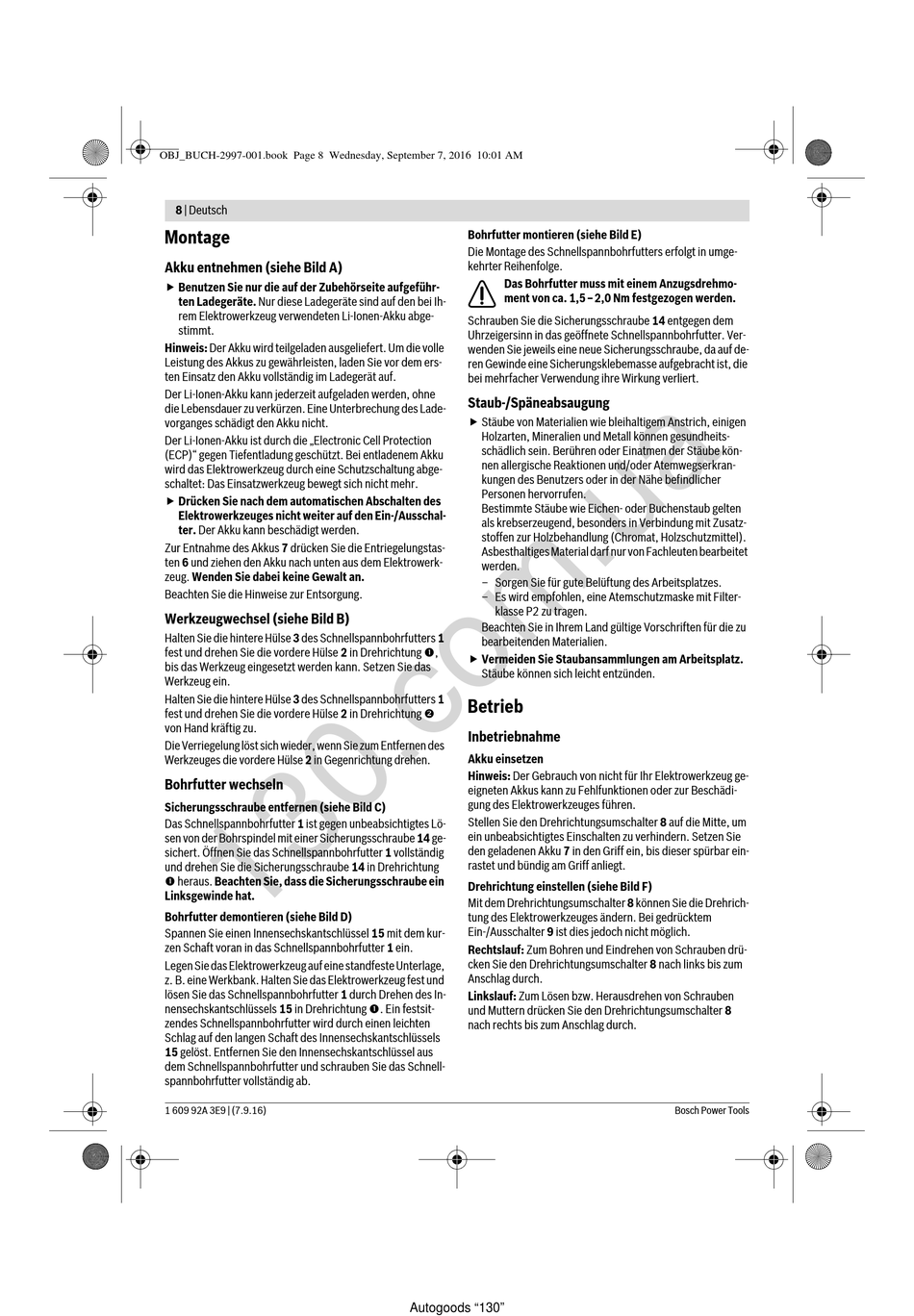

8 | Deutsch
Montage
Akku entnehmen (siehe Bild A)
 Benutzen Sie nur die auf der Zubehörseite aufgeführ-
ten Ladegeräte. Nur diese Ladegeräte sind auf den bei Ih-
rem Elektrowerkzeug verwendeten Li-Ionen-Akku abge-
stimmt.
Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die volle
Leistung des Akkus zu gewährleisten, laden Sie vor dem ers-
ten Einsatz den Akku vollständig im Ladegerät auf.
Der Li-Ionen-Akku kann jederzeit aufgeladen werden, ohne
die Lebensdauer zu verkürzen. Eine Unterbrechung des Lade-
vorganges schädigt den Akku nicht.
Der Li-Ionen-Akku ist durch die „Electronic Cell Protection
(ECP)" gegen Tiefentladung geschützt. Bei entladenem Akku
wird das Elektrowerkzeug durch eine Schutzschaltung abge-
schaltet: Das Einsatzwerkzeug bewegt sich nicht mehr.
 Drücken Sie nach dem automatischen Abschalten des
Elektrowerkzeuges nicht weiter auf den Ein-/Ausschal-
ter. Der Akku kann beschädigt werden.
Zur Entnahme des Akkus 7 drücken Sie die Entriegelungstas-
ten 6 und ziehen den Akku nach unten aus dem Elektrowerk-
zeug. Wenden Sie dabei keine Gewalt an.
Beachten Sie die Hinweise zur Entsorgung.
Werkzeugwechsel (siehe Bild B)
Halten Sie die hintere Hülse 3 des Schnellspannbohrfutters 1
fest und drehen Sie die vordere Hülse 2 in Drehrichtung ,
bis das Werkzeug eingesetzt werden kann. Setzen Sie das
Werkzeug ein.
Halten Sie die hintere Hülse 3 des Schnellspannbohrfutters 1
fest und drehen Sie die vordere Hülse 2 in Drehrichtung 
von Hand kräftig zu.
Die Verriegelung löst sich wieder, wenn Sie zum Entfernen des
Werkzeuges die vordere Hülse 2 in Gegenrichtung drehen.

Bohrfutter wechseln

Sicherungsschraube entfernen (siehe Bild C)
Das Schnellspannbohrfutter 1 ist gegen unbeabsichtigtes Lö-
sen von der Bohrspindel mit einer Sicherungsschraube 14 ge-
sichert. Öffnen Sie das Schnellspannbohrfutter 1 vollständig
und drehen Sie die Sicherungsschraube 14 in Drehrichtung
 heraus. Beachten Sie, dass die Sicherungsschraube ein
Linksgewinde hat.
Bohrfutter demontieren (siehe Bild D)
Spannen Sie einen Innensechskantschlüssel 15 mit dem kur-
zen Schaft voran in das Schnellspannbohrfutter 1 ein.
Legen Sie das Elektrowerkzeug auf eine standfeste Unterlage,
z. B. eine Werkbank. Halten Sie das Elektrowerkzeug fest und
lösen Sie das Schnellspannbohrfutter 1 durch Drehen des In-
nensechskantschlüssels 15 in Drehrichtung . Ein festsit-
zendes Schnellspannbohrfutter wird durch einen leichten
Schlag auf den langen Schaft des Innensechskantschlüssels
15 gelöst. Entfernen Sie den Innensechskantschlüssel aus
dem Schnellspannbohrfutter und schrauben Sie das Schnell-
spannbohrfutter vollständig ab.
1 609 92A 3E9 | (7.9.16)
Bohrfutter montieren (siehe Bild E)
Die Montage des Schnellspannbohrfutters erfolgt in umge-
kehrter Reihenfolge.
Das Bohrfutter muss mit einem Anzugsdrehmo-
ment von ca. 1,5–2,0 Nm festgezogen werden.
Schrauben Sie die Sicherungsschraube 14 entgegen dem
Uhrzeigersinn in das geöffnete Schnellspannbohrfutter. Ver-
wenden Sie jeweils eine neue Sicherungsschraube, da auf de-
ren Gewinde eine Sicherungsklebemasse aufgebracht ist, die
bei mehrfacher Verwendung ihre Wirkung verliert.
Staub-/Späneabsaugung
 Stäube von Materialien wie bleihaltigem Anstrich, einigen
Holzarten, Mineralien und Metall können gesundheits-
schädlich sein. Berühren oder Einatmen der Stäube kön-
nen allergische Reaktionen und/oder Atemwegserkran-
kungen des Benutzers oder in der Nähe befindlicher
Personen hervorrufen.
Bestimmte Stäube wie Eichen- oder Buchenstaub gelten
als krebserzeugend, besonders in Verbindung mit Zusatz-
stoffen zur Holzbehandlung (Chromat, Holzschutzmittel).
Asbesthaltiges Material darf nur von Fachleuten bearbeitet
werden.
– Sorgen Sie für gute Belüftung des Arbeitsplatzes.
– Es wird empfohlen, eine Atemschutzmaske mit Filter-
klasse P2 zu tragen.
Beachten Sie in Ihrem Land gültige Vorschriften für die zu
bearbeitenden Materialien.
 Vermeiden Sie Staubansammlungen am Arbeitsplatz.
Stäube können sich leicht entzünden.

Betrieb

Inbetriebnahme
Akku einsetzen
Hinweis: Der Gebrauch von nicht für Ihr Elektrowerkzeug ge-
eigneten Akkus kann zu Fehlfunktionen oder zur Beschädi-
gung des Elektrowerkzeuges führen.
Stellen Sie den Drehrichtungsumschalter 8 auf die Mitte, um
ein unbeabsichtigtes Einschalten zu verhindern. Setzen Sie
den geladenen Akku 7 in den Griff ein, bis dieser spürbar ein-
rastet und bündig am Griff anliegt.
Drehrichtung einstellen (siehe Bild F)
Mit dem Drehrichtungsumschalter 8 können Sie die Drehrich-
tung des Elektrowerkzeuges ändern. Bei gedrücktem
Ein-/Ausschalter 9 ist dies jedoch nicht möglich.
Rechtslauf: Zum Bohren und Eindrehen von Schrauben drü-
cken Sie den Drehrichtungsumschalter 8 nach links bis zum
Anschlag durch.
Linkslauf: Zum Lösen bzw. Herausdrehen von Schrauben
und Muttern drücken Sie den Drehrichtungsumschalter 8
nach rechts bis zum Anschlag durch.
