Tipps zur Installation

1.

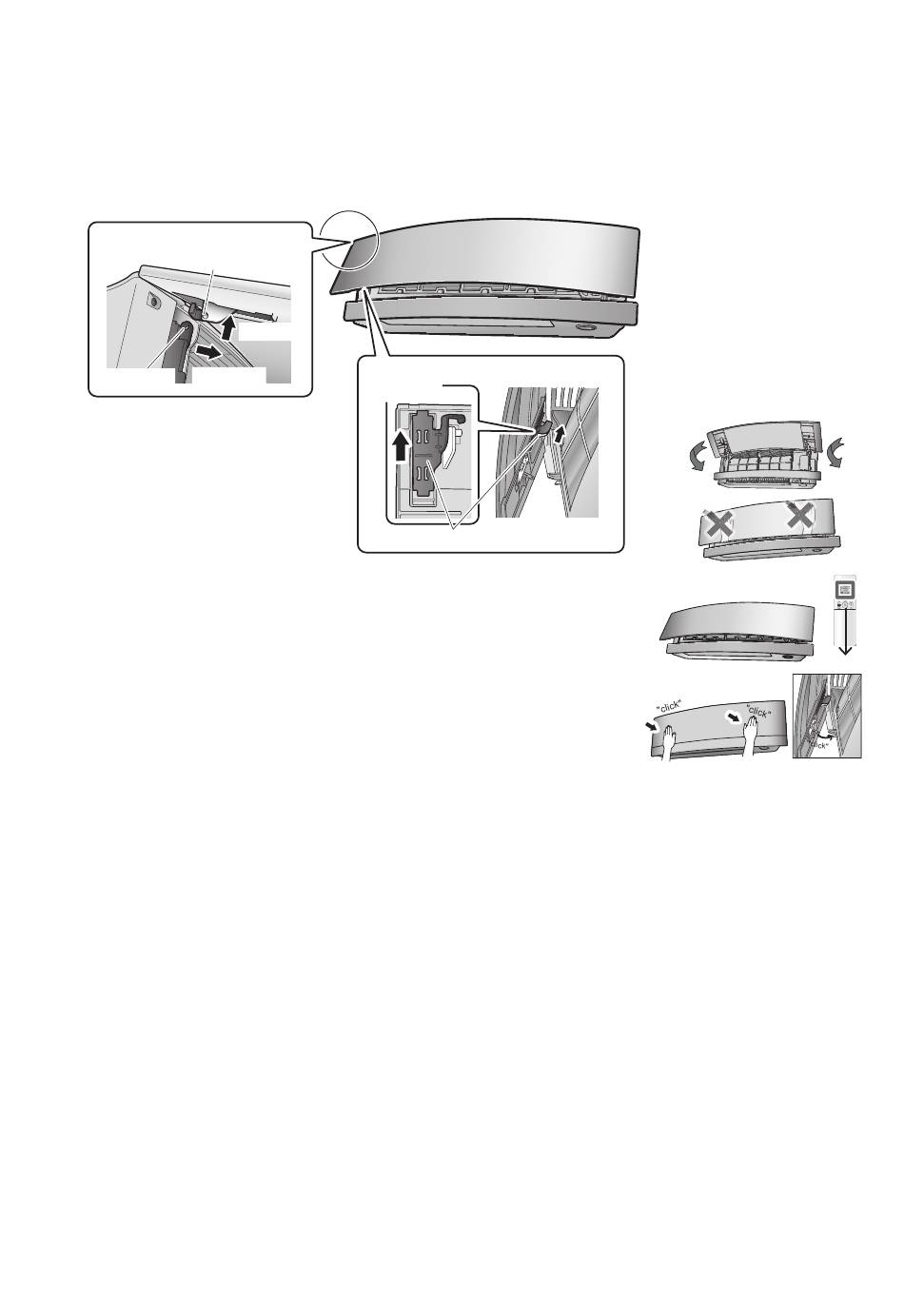

Entfernen und Installieren der oberen Frontblende
Verfahren zum Entfernen
■
1) Öffnen Sie die obere Frontblende.
2) Schieben Sie die Verriegelung der Frontblende an der Rückseite der Frontblende nach oben, um die Verriegelungen
zu lösen (linke und rechte Seite).
3) Entfernen Sie die Drehstifte der Blende an beiden Seiten aus den Drehstiftbohrungen und nehmen Sie die obere
Frontblende ab.
Rückseite der oberen Frontblende
Frontblenden-Drehstift
Drehstiftbohrung
Installationsverfahren
■
1) Schieben Sie die Verriegelung der Frontblende an der Rückseite der Frontblende
nach oben, um die Verriegelungen zu lösen (linke und rechte Seite).
2) Setzen Sie die Frontblenden-Drehstifte an beiden Seiten der oberen Frontblende
in die Drehstiftbohrungen ein.
3) Schieben Sie die Frontblendenverriegelungen an jeder Seite nach unten,
um sie zu verriegeln.
4) Schließen Sie die obere Blende.
5) Drücken Sie NICHT auf die Frontblende, um diese zu schließen.
6) Schalten Sie das Gerät mit Hilfe der Fernbedienung ein. Warten Sie, bis die
Blenden vollständig geöffnet sind. Schalten Sie das Gerät dann mit Hilfe der
Fernbedienung wieder aus.
7) Wenn die Frontblenden wieder vollständig geschlossen sind, drücken Sie
leicht gegen die obere Frontblende, um sie an ihrer Position einzuhaken.
4
3-2) Ziehen
3-1) Schieben
Rückseite der oberen Frontblende
2) Schieben
Frontblendenverrie
Die obere Frontblende kann nur
noch so weit wie in der Abbildung
gezeigt geöffnet werden. Öffnen
Sie sie nicht gewaltsam weiter als
gezeigt.
4)
5)
6)
EIN/AUS
7)
■
