Installation Des Innengeräts - Daikin R410A Split Serie Installationsanleitung

Installation des Innengeräts
1.
Installieren des Befestigungsblechs.
• Das Befestigungsblech sollte an einer Wand angebracht werden, die das Gewicht der Inneneinheit tragen kann.
1) Sichern Sie das Befestigungsblech zeitweilig an der Wand, stellen Sie sicher, daß es völlig waagerecht ist, und marki-
eren Sie die Bohrlochpositionen an der Wand.
2) Befestigen Sie das Befestigungsblech mit Schrauben an der Wand.

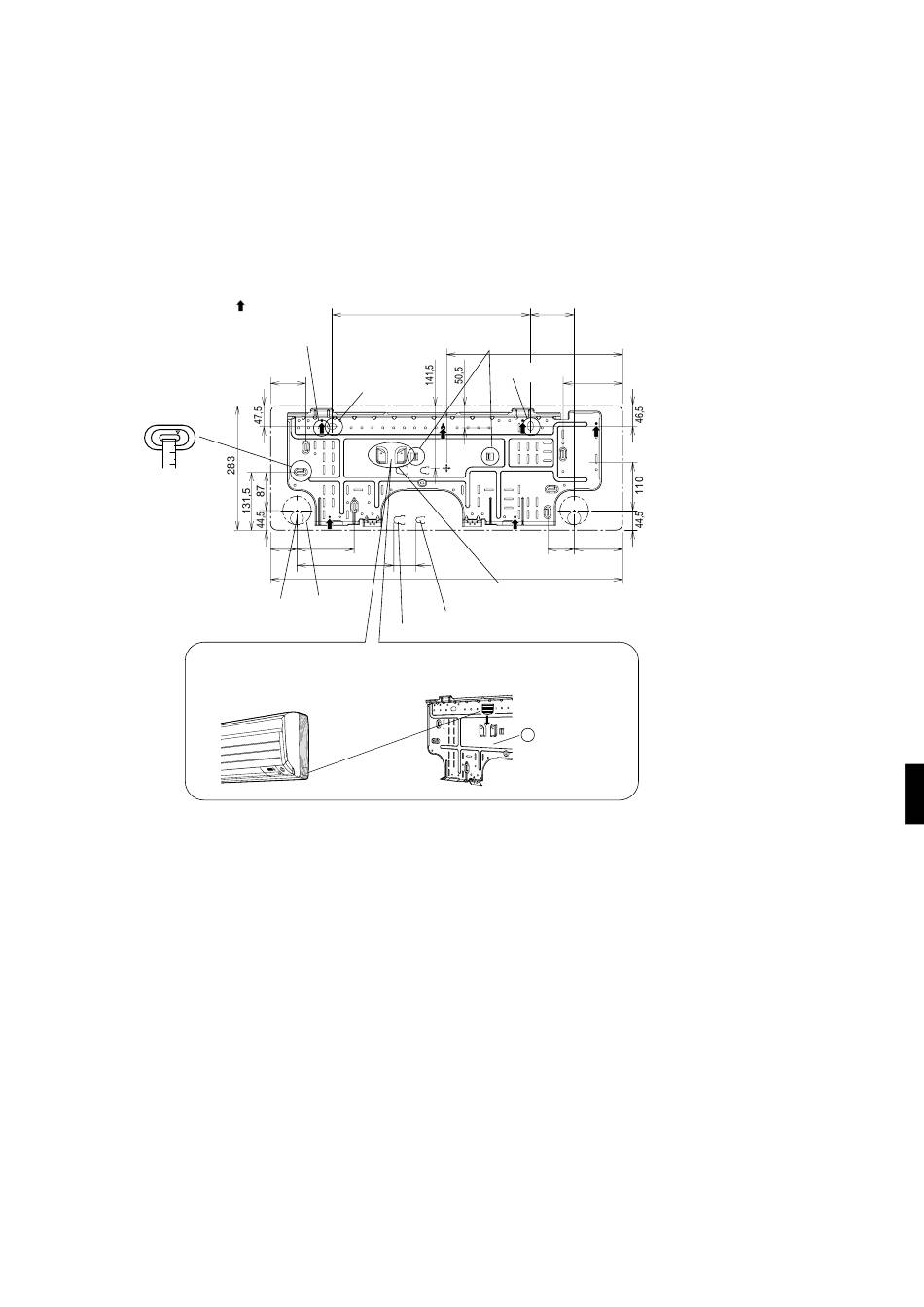

Empfohlene Befestigungspunkte für das Befestigungsblech und Abmessungen
Verwenden Sie ein
Bandmaß und
positionieren Sie
das Ende des
Bandmaßes wie
dargestellt an Punkt ∇.
Position des
Ablaufschlauchs
* Die ausgebaute Abdeckung des
Rohrleitungsanschlusses kann in der
Tasche der Montageplatte aufbewahrt
werden.
■Deutsch
Empfohlene
Haltepunkte der
Montageplatte Platzieren Sie ein Ausgleichsstück
(insgesamt 6 Punkte) auder angehobenen Lasche.
80
(Schraubengröße: M10)
φ65
60 130
220 50
Wandöffnung
φ65mm
Ende der flüssigkeitsseitigen Rohrleitung
Ende der gasseitigen Rohrleitung
450 100
400
(Schraubengröße: M10)
135
φ65
60 110
800
Behalten Sie das aus dem Gerät herausgetrennte Stück zum
Verlegen der Rohrleitungen hier.
Ausgebaute
Abdeckung des
Rohrleitungsanschlusses
Befestigungsblech
A
6
