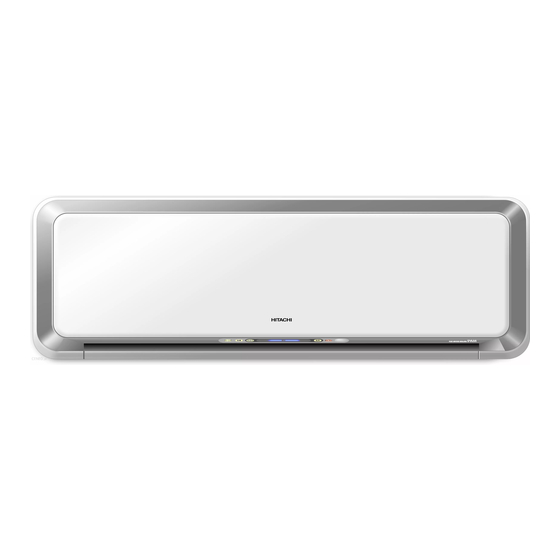

Hitachi RAS-50WX8 Bedienungsanleitung
Aufgeteilte art-klimaanlage
Vorschau ausblenden
Andere Handbücher für RAS-50WX8:
- Einbauanleitung (7 Seiten) ,
- Bedienungsanleitungen (27 Seiten)
Verwandte Anleitungen für Hitachi RAS-50WX8
Inhaltszusammenfassung für Hitachi RAS-50WX8
- Seite 1 AUFGETEILTE ART-KLIMAANLAGE INNENGERÄT/ AUSSENGERÄT MODELL RAS-50WX8(W) RAC-50WX8 RAS-50WX8(B) AUSSENGERÄT INNENGERÄT RAS-50WX8(W) RAS-50WX8(B) RAC-50WX8 – 5 –...
-
Seite 2: Bezeichnungen Und Funktionen Von Jedem Teil
Wenn verwendete berstuden es seine Deodorieren-Funktion lösen kann. Für die maximale Leistung wird es empfohlen, um es jades Jahr abhängig von Anwendungsvoraussetzungen zu erseten. MODELL-BEZEICHNUNG UND ABMESSUNGEN MODELL WEITE (mm) HÖHE (mm) TIEFE (mm) RAS-50WX8(W) / RAS-50WX8(B) RAC-50WX8 – 6 –... - Seite 3 FILTER-KONTROLLAMPE KÜHLEINHEIT-ANZEIGEN Nach etwa 200 Betriebsstunden des Gerätes leuchtet die Filter-Kontrollampe auf, um damit anzuzeigen, däß das Filter gereinigt werden muß. Die Lampe erlischt, wenn die SELBSTSCHWINGEN-TASTE betätigt wird, während Modus ist Vorrichtung ist eingeschaltet bereitstehen Sie. BETRIEBSLAMPE Diese Lampe leuchtet während des Betriebs. Die BETRIEBSLAMPE blinkt während der Heizphase in den folgenden Fällen.
- Seite 4 2. Das Schließen der Frontplatte Ziehen zu unten Richtung. Drücken Sie am Anfang die linken und richtigen Seiten der Frontplatte und drücken Sie schließlich den Hauptteil, bis Sie einen klickenden Ton hören. VORSICHT Wenn Frontplatte wackelig ist, gibt es eine Möglichkeitstafel, die abgeht und hinfällt.
-
Seite 5: Raumklimagerät Nach Dem Split-System
RAUMKLIMAGERÄT NACH DEM SPLIT-SYSTEM Instruktion shandbuch Bedlenungsanleitung Suite 1~24 Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch, um durch richtige Bedienung jahrelangen und störungsfreien Betrieb zu gewährleisten. – 1 –... -
Seite 6: Sicherheitsmassnahmen
SICHERHEITSMASSNAHMEN Bitte lesen Sie die Sicherheitsmaßnahmen vor der Inbetriebnahme des Gerätes sorgfältig durch. Beachten Sie in besonderem Maße die Schriftzüge “ WARNUNG” und “ VORSICHT”. Der “WARNUNG”-Teil enthält Sachen, die wenn nicht strikt beachtet werden, dann könnte Tod oder ernste Verletzungen die Folge sein. Der “VORSICHT”- Teil enthält Sachrn, die wenn nicht richtig beachtet werden, dann könnte es ernste Konsequenzen haben. - Seite 7 VORSICHTSMASSNAHMEN WÄHREND DES BETRIEBS Das Gerät soll nur für die vom Hersteller vorgeschriebenen Zwecke verwendet werden und nicht für andere Zwecke. Das Gerät niemals mit nassen Händen betätigen. Tödliche Unfälle können dadurch zustandekommen. Wenn Verbrennungsgeräte wie Gasherd in betrieb sind, dann lüften Sie regelmäßig, um Sauerstoffmangel zu vermeiden.
-
Seite 8: Bedienungselemente Und Ihre Funktionen
BEDIENUNGSELEMENTE UND IHRE FUNKTIONEN FERNBEDIENUNG Mit Hilfe der Fernbedienung kann der Betrieb des Kühleinheit gesteuert werden. Der Steuerungsbereich beträgt etwa 7 Meter. Falls die Innenbeleuchtung elektronisch gesteuert wird, kann der Steuerungsbereich kürzer sein. Diese Fernbedienung kann mit Hilfe der mitgelieferten Befestigung an einer Wand angebracht werden. Vor dem Anbringen ist darauf zu achten, daß... -
Seite 9: Verschiedene Funktionen
VERSCHIEDENE FUNKTIONEN I Auto Restart Steuerung Beim Stromabfall, wird der Betrieb in der vorhergehenden Betriebsart und Luftflussrichtung automatisch neugestartet, sobald die Stromversorgung wieder hergestellt worden ist. (Dies erfolgt, weil der Betrieb nicht durch die Fernbedienung unterbrochen worden ist) Um den Betrieb beim Stromversorgungswiederherstellung nicht weiterzuführen, schalten Sie die Stromquelle ab. Beim Betätigen des Selbstausschalters wird der Betrieb mit der vorhergehenden Betriebsart und Luftflussrichtung automatisch neugestartet. - Seite 10 HEIZBETRIEB Die Einheit für Heizbetrieb verwenden, wenn die Außentemperatur unter 21°C liegt. Bei warmem Wetter (über 21°C) arbeitet die Heizfunktion vielleicht nicht, um die Einheit zu schützen. Auf befehle bis behalte zuverlässigkeit der vorrichtung, erfreue gebrauch das vorrichtung obig -15°C der outdoor temperatur.
-
Seite 11: Entfeuchtungsbetrieb
ENTFEUCHTUNGSBETRIEB Das Gerät für das Entfeuchten verwenden, wenn die Raumtemperatur über 16°C beträgt. Beträgt die Raumtemperatur unter 15°C, arbeitet die Entfeuchtungsfunktion nicht. Die Betriebsarten-Wahltaste drücken, so daß das Display (Entfeuchtungstaste) anzeigt. Die ANHÄNGER-GESCHWINDIGKEIT wird an NIEDRIG oder STILL gesetzt. Die gewünschte Raumtemperatur mit den Temperaturregeltasten einstellen (das Display zeigt die Einstellung an). - Seite 12 KÜHLBETRIEB Das Gerät für Kühlbetrieb verwenden, wenn die Außentemperatur 21 bis 43°C beträgt. Bei sehr hoher Luftfeuchtigkeit (über 80%) in dem zu kühlenden Raum, kann sich Frost an dem Luftauslaßgrill der Innengerätes bilden. Die Betriebsart-Wahltaste drücken, bis (KÜHLBETRIEB) auf dem Display angezeigt wird. Die gewünschte Intensität der Luftzirkulation mit der (Ventilatordrehzahltaste) einstellen (das Display zeigt die Einstellung an).
-
Seite 13: Ventilationsbetrieb
VENTILATIONSBETRIEB Sie können das Gerät auch einfach für eine Zirkulation der Luft verwenden. Diese Funktion ist für das Trocknen des Inneren der Innengerätes am Ende der Sommer-Saison zu verwenden. Die Betriebsarten-Wahltaste drücken, so daß das Display (VENTILATOR) anzeigt. Die (Ventilatordrehzahltaste) drücken. -
Seite 14: Sich Läuternde Luftoperation
Sich läuternde LUFTOPERATION Gebrauch diese Funktion für die saubere bequeme Luft. Drücken Knopf. Operationsanfang mit der Anzeige zeigt an jeder Verfahrensweise an. Die Inneneinheit wird ein negativ beladenes Ion erzeugen, um den feinsten und mikroskopischen Staub zu gewinnen. Knopf wieder drücken um die sich läuternde Luftoperation zu annullieren. -
Seite 15: Einstellen Der Einschlaf-Zeitschaltuhr
EINSTELLEN DER EINSCHLAF-ZEITSCHALTUHR Zuerst die derzeitige Uhrzeit einstellen, da diese als Referenz dient (siehe die Seiten für das Einstellen der derzeitigen Uhrzeit) Die (SCHLAF)-Taste drücken, wodurch das Display wie folgt ändert. Betriebsart Anzeige Einschlaf- 1 Stunde 2 Stunden 3 Stunden 7 Stunden Zeitschaltuhr Freigabe der Einschlaf-Zeitschaltuhr... -
Seite 16: Einstellen Der Zeitschaltuhr
EINSTELLEN DER ZEITSCHALTUHR Satz (ZEITMESSER) Knopf. Nach dem Austauschen Zeit der Batterien: Ausschalt- Zeitschaltuhr Einschalt- Zeitschaltuhr SUBSKRIPTION Ausschaltzeit- Zeitschaltertaste drücken. Die (OFF) Markierung blinkt auf dem LÖSUNG Display. Start STOP Sie kann das Gerät veranlassen, in der voreingestellten Zeit abzubiegen. Einschalt-Zeitschaltuhr Einschaltzeit- Start... - Seite 17 Die gegenwärtige Zeit mit der (ZEIT)-Taste nochmals Zeitschaltuhrtaste einstellen. drücken. Die Zeitanzeige wechselt von (ZEIT)-Taste Blinken auf Dauerlicht. drücken. Die Zeitanzeige verschwindet automatisch nach 10 Sekunde. Um die derzeitige Uhrzeiteinstellung zu kontrollieren, die (ZEIT)-Taste zweimal drücken. Damit ist die Einstellung der Beispiel: Die derzeitige Uhrzeit ist 1:30 Uhr (nachmittags).
-
Seite 18: Austauschen Der Batterien Der Fernbedienung
AUSTAUSCHEN DER BATTERIEN DER FERNBEDIENUNG Den Deckel gemäß Abbildung abnehmen und die alten Batterien herausnehmen. Die neuen Batterien einsetzen. Dabei die in dem Batteriefach angegebene Richtung einhalten. VORSICHT 1. Niemals alte und neue oder unterschiedliche Batterien verwenden. 2. Die Batterien herausnehmen, wenn die Fernbedienung für längere Zeit (2-3 Monate) nicht benutzt wird. -
Seite 19: Die Idealen Betriebsbedingungen
DIE IDEALEN BETRIEBSBEDINGUNGEN Empfohlene Raumtemperatur Bringen Sie Vorhänge oder Rollos an Warnung Zu kalte Raumtem- peratur ist schlecht für möglich die Gesundheit einstrahlende verschwendet Sonnenwäme unnötig elektrische zu reduzieren. Energie. Belüftung Effektiver Gebrauch der Zeitschaltuhr Nachts benutzen Sie bitte den “An oder Aus Vorsicht Zeitschalterbetriebsmodus”, zusammen mit Schließen Sie den raum nich für längeren... -
Seite 20: Informationen Für Den Anwender
INFORMATIONEN FÜR DEN ANWENDER Klimaanlage und Heitzgeräte in einem Raum Vorsicht Wenn die Menge der Wärme größer ist als die Kühlleistung der Klimaanlage (z.B. mehrere Leute kommen in den Raum, Gebrauch von Heitzgeräten usw.) kann die eingestellte Temperatur nicht erreicht werden. - Seite 21 DIE BEFESTIGUNG DER LUFT, DIE FILTER REINIGT VORSICHT Reinigung und Wartung müssen von qualifiziertem Personal ausgeführt werden. Vor der Reinigung ist das Gerät außer Betrieb zu setzen und die Stromversorgung auszuschalten. Öffnen Sie die Frontplatte. Die Vorderplatte ist mit beiden Händen an den entsprechenden Seiten nach oben zu ziehen.
-
Seite 22: Wartung
WARTUNG VORSICHT Reinigung und Wartung müssen von qualifiziertem Personal ausgeführt werden. Vor der Reinigung ist das Gerät außer Betrieb zu setzen und die Stromversorgung auszuschalten. 1. LUFTFILTER Den Luftfilter reinigen, da sich Staub an diesem ansammelt. Falls die Luftfilter mit Staub verstopft sind, nehmen Luftstrom und Kühlleistung ab. - Seite 23 Waschbarer Frontplatte Die Vorderplatte entfernen und mit sauberem Wasser reinigen. Er sollte mit einem weichen Schwamm gewaschen werden. Nachdem man ein neutrales Waschmittel benutzt hat, gründlich mit klarem Wasser nachspülen. Wenn man den Frontplatte nicht abbaut, sollte man ihn mit einem weichen trockenen Tuch abwischen. Die Fernbedienung sollte man gründlich mit einem weichen trockenen Tuch abwischen.
-
Seite 24: Regelmässige Kontrolle
VORSICHT Reinigung und Wartung müssen von qualifiziertem Personal ausgeführt werden. Vor der Reinigung ist das Gerät außer Betrieb zu setzen und die Stromversorgung auszuschalten. INSTANDHALTUNG VOR LÄNGERER NICHTVERWENDUNG Das Raumklimagerät an einem schönen Tag für etwa einen halben Tag in dem Betriebsmodus (VENTILATOR) mit auf HOCH gestellter Ventilator-Drehzahl betreiben, um das Raumklimagerät gründlich zu trocknen. -
Seite 25: Kundendienst Nach Dem Verkauf Und Garrantie
KUNDENDIENST NACH DEM VERKAUF UND GARRANTIE BEVOR SIE SICH AN EINEN WARTUNGSTECHNIKER WENDEN, DIE FOLGENDEN PUNKTE KONTROLLIEREN FALL ZUKONTROLLIERENDE PUNKTE Wenn der entfernte Kontrolleur Brauchen die Batterien Ersatz? ein Signal nicht übersendet. Ist die Widersprüchlichkeit der eingefügten richtigen Batterien? Entfernte Kontrolleur- Anzeige ist dunkel oder leer. - Seite 26 MEMO ....................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................–...
- Seite 27 MEMO ....................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................–...
- Seite 28 < > H548: A – 24 –...
