Inhaltszusammenfassung für Hitachi RAS-50WX8W

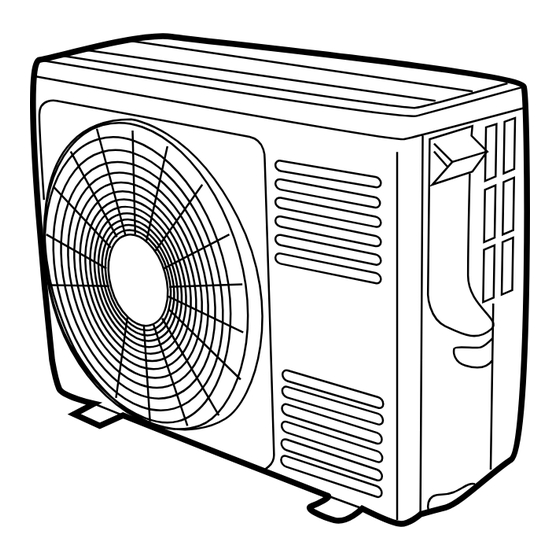

- Seite 1 DESIGN SPLIT-KLIMAGERÄT INNENGERÄT/ AUSSENGERÄT MODELL RAS-50WX8(W) RAC-50WX8 RAS-50WX8(B) AUSSENGERÄT INNENGERÄT RAS-50WX8(W) RAS-50WX8(B) RAC-50WX8 – 5 –...
-
Seite 2: Bezeichnungen Und Funktionen Von Jedem Teil
BEZEICHNUNGEN UND FUNKTIONEN VON JEDEM TEIL INNENGERÄT Elektronischer PLASMA Luftreiniger Negative Ionen werden erzeugt, um kleinste Staubpartikel abzuscheiden. GERUCHSFILTER (siehe Bedienungsanleitung) LUFTFILTER Verhindert das Eindringen von Staub in das Innengerät. (siehe Bedienungsanleitung) FRONTBLENDEN-RAHMEN AUFKLAPPENDE FRONTBLENDE Die Frontblende öffnet sich selbständig, wenn die Anla- ge eingeschaltet ist und schließt nach dem Abschalten. - Seite 3 FILTER-KONTROLLAMPE ANZEIGENFELD Nach etwa 200 Betriebsstunden des Gerätes leuchtet die Filter-Kontrollampe auf, um damit anzuzeigen, dass das Filter gereinigt werden muß. Die Lampe erlischt, wenn Sie die SWING-TASTE betätigen und das Gerät dabei sich im ausgeschalteten Modus (Stand By) befindet. BETRIEBSLAMPE Diese Lampe leuchtet während des Betriebs.
-
Seite 4: Das Schließen Der Frontblende
2. Das Schließen der Frontblende Zunächst Blende nach unten klappen. Drücken Sie zunächst gleichzeitig die rechte und linke Seiten der Frontplatte an und danach die Mitte bis ein Einrastgeräusch zu hören ist. VORSICHT Wenn Frontplatte wackelig ist, besteht die Möglichkeit dass sie sich löst und herunterfällt. - Seite 5 Multi - Split Klimageräte Bedienungsanleitung Bedlenungsanleitung Suite 1~24 Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch, um durch richtige Bedienung jahrelangen und störungsfreien Betrieb – 1 – zu gewährleisten.
-
Seite 6: Sicherheitsmassnahmen
SICHERHEITSMASSNAHMEN Bitte lesen Sie die Sicherheitsmaßnahmen vor der Inbetriebnahme des Gerätes sorgfältig durch. Beachten Sie in besonderem Maße die Schriftzüge “ WARNUNG” und “ VORSICHT”. Der “WARNUNG”-Teil enthält Sachen, die wenn nicht strikt beachtet werden, dann könnte Tod oder ernste Verletzungen die Folge sein. Der “VORSICHT”- Teil enthält Sachrn, die wenn nicht richtig beachtet werden, dann könnte es ernste Konsequenzen haben. - Seite 7 VORSICHTSMASSNAHMEN WÄHREND DES BETRIEBS Das Gerät soll nur für die vom Hersteller vorgeschriebenen Zwecke verwendet werden und nicht für andere Zwecke. Das Gerät niemals mit nassen Händen betätigen. Tödliche Unfälle können dadurch zustandekommen. Wenn Verbrennungsgeräte wie ein Gasherd in Betrieb sind, dann lüften Sie regelmäßig, um Sauerstoffmangel zu vermeiden.
-
Seite 8: Bedienungselemente Und Ihre Funktionen
BEDIENUNGSELEMENTE UND IHRE FUNKTIONEN FERNBEDIENUNG Mit Hilfe der Fernbedienung kann der Betrieb der Inneneiheit gesteuert werden. Der Steuerungsbereich beträgt etwa 7 Meter. Falls die Innenbeleuchtung elektronisch gesteuert wird, kann der Steuerungsbereich kürzer sein. Diese Fernbedienung kann mit Hilfe der mitgelieferten Befestigung an einer Wand angebracht werden. Vor dem Anbringen ist darauf zu achten, daß... -
Seite 9: Verschiedene Funktionen
VERSCHIEDENE FUNKTIONEN I Auto Restart Steuerung Beim Stromabfall, wird der Betrieb in der vorher gewählten Betriebsart und Lüfterstufe automatisch neu gestartet, sobald die Stromversorgung wieder hergestellt worden ist. (Dies erfolgt, weil der Betrieb nicht durch die Fernbedienung unterbrochen worden ist) Um den Betrieb bei Stromversorgungswiederherstellung nicht weiterzuführen, schalten Sie die Stromquelle ab. - Seite 10 HEIZBETRIEB Die Einheit sollte nur im Heizbetrieb verwendet werden, wenn die Außentemperatur unter 21°C liegt. Über 21°C arbeitet die Heizfunktion vielleicht nicht, um die Einheit zu schützen. Um die Betriebssicherheit zu gewährleisten, sollte das Gerät bei Außentemperaturen von unter -15°C nicht benutzt werden.
-
Seite 11: Entfeuchtungsbetrieb
ENTFEUCHTUNGSBETRIEB Das Gerät kann nur im Entfeuchten Modus verwendet werden, wenn die Raumtemperatur über 16°C liegt. Sollte die Raumtemperatur unter 15°C liegen, arbeitet die Entfeuchtungsfunktion nicht. Drücken Sie die Betriebsart-Taste so oft, bis die Anzeige (Entfeuchten) anzeigt. Die Lüfterstufe kann nur auf Klein oder sehr Klein eingestellt werden. - Seite 12 KÜHLBETRIEB Das Gerät sollte nur dann im Kühlbetrieb verwendet werden, wenn die Außentemperatur 21~43°C beträgt. Bei sehr hoher Luftfeuchtigkeit (über 80% im Raum) kann sich am Luft- auslass des Gerätes, Schwitzwasser bilden und herabtropfen. (Fenster immer schließen) Drücken Sie die Betriebsart-Taste bis (KÜHLBETRIEB) auf dem Display angezeigt wird.
-
Seite 13: Ventilationsbetrieb
VENTILATIONSBETRIEB (ohne Kühlen oder Heizen) Sie können das Gerät auch einfach für eine Zirkulation der Luft verwenden. Diese Funktion ist für das Trocknen des Innengerätes am Ende der Sommer-Saison zu verwenden. Drücken Sie die Betriebsart-Taste so oft, bis auf der Anzeige (VENTILATOR) anzeigt wird. -
Seite 14: Luftreinigungs Betrieb (Plasma-Filter)
LUFTREINIGUNGS BETRIEB (PLASMA-FILTER) Diese Funktion aktiviert den Plasma - Luftreiniger und sorgt für reinste Luft. Taste drücken um den Modus zu Starten. Betrieb startet und die Anzeige meldet in jeder eingestellten Betriebsart. Die Luft wird ionisiert und feinste Stäube und Gerüche werden abgeschieden. -
Seite 15: Einstellen Der Zeitschaltuhr
EINSTELLEN DER ZEITSCHALTUHR (UHRZEIT) Uhrzeit einstellen, falls Anzeige blinkt Nach dem Austauschen Uhrzeit der Batterien: => Fortsetzung nächste Seite Ausschalttimer (Zeitschaltuhr) Einschalttimer (Zeitschaltuhr) Reservieren Ausschalt-Timer Taste drücken. Das Ausschalt-Timer Symbol blinkt in der Anzeige. Löschen => Fortsetzung nächste Seite. Start STOP Dieser Timer schaltet die Anlage zu einer bestimmten Uhrzeit aus. - Seite 16 Die gegenwärtige Zeit mit der (ZEIT)-Taste nochmals Einstelltaste auswählen. drücken. Die Uhrzeit wechselt von (ZEIT)-Taste Blinken auf Dauerlicht. drücken. Die Zeitanzeige verschwindet automatisch nach 10 Sekunden. Um die derzeitige Uhrzeiteinstellung zu kontrollieren, die (ZEIT)-Taste zweimal drücken. Damit ist die Einstellung der Beispiel: Die derzeitige Uhrzeit ist 1:30 Uhr (PM= Nachmittags).
-
Seite 17: Einstellen Des Abschalt-Timers (Sleep-Timer)
EINSTELLEN DES ABSCHALT-TIMERS (Sleep-Timer) Zuerst die derzeitige Uhrzeit einstellen, da diese als Referenz dient (siehe Seiten für das Einstellen der aktuellen Uhrzeit) Die (ABSCHALT-TIMER)-Taste drücken, wodurch sich die Anzeige wie folgt ändert. Betriebsart Anzeige Abschalt- 1 Stunde 2 Stunden 3 Stunden 7 Stunden Timer (Sleep) Keine Abschaltzeit eingestellt. -
Seite 18: Austauschen Der Batterien Der Fernbedienung
AUSTAUSCHEN DER BATTERIEN DER FERNBEDIENUNG Den Deckel gemäß Abbildung abnehmen und die alten Batterien herausnehmen. Die neuen Batterien einsetzen (auf Poolung +/- achten). Dabei die in dem Batteriefach angegebene Richtung einhalten. VORSICHT 1. Niemals alte und neue oder unterschiedliche Batterien verwenden. 2. -
Seite 19: Die Idealen Betriebsbedingungen
DIE IDEALEN BETRIEBSBEDINGUNGEN Empfohlene Raumtemperatur Bringen Sie Vorhänge oder Rollos an Warnung Zu kalte Raumtem- peratur ist schlecht für möglich die Gesundheit einstrahlende verschwendet Sonnenwäme unnötig elektrische zu reduzieren. Energie. Belüftung Effektiver Gebrauch der Zeitschaltuhr Nachts benutzen Sie bitte den “Aus- und Vorsicht Einschalt-Timer”, zusammen mit Schließen Sie den Raum nich für längere... -
Seite 20: Informationen Für Den Anwender
INFORMATIONEN FÜR DEN ANWENDER Klimaanlage und Heitzgeräte in einem Raum Vorsicht Wenn die Menge der Wärme größer ist als die Kühlleistung der Klimaanlage (z.B. mehrere Leute sind im Raum, Abwärme von Elektrogeräten,..usw.) kann die eingestellte Temperatur nicht erreicht werden. Nicht-Benützung für einen längeren Zeitraum Wenn die Inneneinheit für ein en längern Zeitraum nicht genützt wird, ziehen Sie bitte den Netzstecker... -
Seite 21: Einbau Der Zusatz Geruchsfilter
EINBAU DER ZUSATZ GERUCHSFILTER VORSICHT Reinigung und Wartung müssen von qualifiziertem Fachpersonal ausgeführt werden. Vor dem Öffnen ist das Gerät außer Betrieb zu setzen und die Stromversorgung auszuschalten. Öffnen Sie die Frontplatte. Klappen Sie die Frontblende mit beiden Händen an der entsprechenden Seite nach oben. Nehmen Sie die Luft-Filter heraus. -
Seite 22: Wartung
WARTUNG VORSICHT Reinigung und Wartung müssen von qualifiziertem Personal ausgeführt werden. Vor der Reinigung ist das Gerät außer Betrieb zu setzen und die Stromversorgung auszuschalten. 1. LUFTFILTER Reinigen Sie den Luftfilter regelmäßig, da Staubpartikel den Filter schnell verstopfen. Die Luftmenge und Leistung des Gerätes nehmen bei verschmutztem Filter stark ab und das Gerät wird laut. - Seite 23 Waschbare Frontplatte Die Vorderplatte entfernen und mit sauberem Wasser reinigen. Er sollte mit einem weichen Schwamm gewaschen werden. Nachdem man ein neutrales Waschmittel benutzt hat, gründlich mit klarem Wasser nachspülen. Wenn man den Frontplatte nicht abbaut, sollte man es mit einem weichen trockenen Tuch abwischen. Die Fernbedienung sollte man gründlich mit einem weichen trockenen Tuch abwischen.
-
Seite 24: Regelmässige Kontrolle
VORSICHT Reinigung und Wartung müssen von qualifiziertem Personal ausgeführt werden. Vor der Reinigung ist das Gerät außer Betrieb zu setzen und die Stromversorgung auszuschalten. INSTANDHALTUNG VOR LÄNGERER NICHTVERWENDUNG Das Raumklimagerät an einem trockenen Tag für etwa einen halben Tag in dem Betriebsmodus (VENTILATION) mit auf HOCH gestellter Ventilator-Drehzahl betreiben, um das Raumklimagerät gründlich zu trocknen. -
Seite 25: Kundendienst Nach Dem Verkauf Und Garrantie
KUNDENDIENST NACH DEM VERKAUF UND GARRANTIE BEVOR SIE SICH AN EINEN WARTUNGSTECHNIKER WENDEN PUNKTE KONTROLLIEREN FALL ZU KONTROLLIERENDE PUNKTE Falls die IR Fernbedienung Brauchen Sie neue Batterien ? kein Signal übersendet. Sind Batterien richig herum eingelegt ? (auf + und - achten) IR Fernbedienung Anzeige ist dunkel oder leer. - Seite 26 MEMO ....................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................–...
