Verwandte Anleitungen für HP E221C
Inhaltszusammenfassung für HP E221C

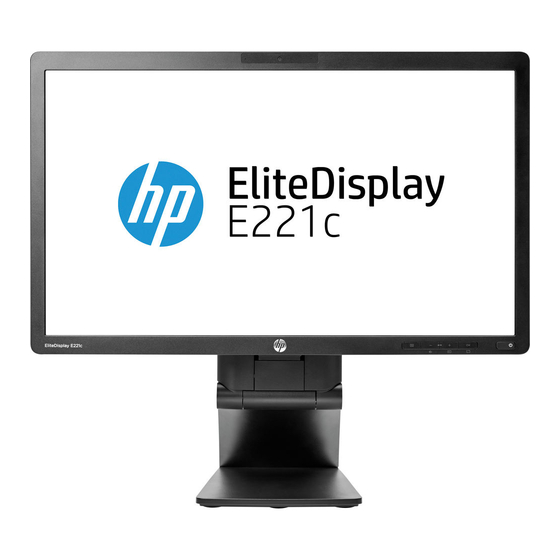

- Seite 1 HP EliteDisplay LCD-Monitor mit Webcam und Hintergrundbeleuchtung Benutzerhandbuch...
- Seite 2 Produkte und Services sind in den Garantieerklärungen festgehalten, die diesen Produkten und Services beiliegen. Aus dem vorliegenden Dokument sind keine weiteren Garantieansprüche abzuleiten. HP haftet nicht für technische bzw. redaktionelle Fehler oder fehlende Informationen. Diese Publikation enthält urheberrechtlich geschützte Informationen. Ohne schriftliche...
-
Seite 3: Einführung
Einführung Dieses Handbuch enthält Informationen über Monitoreigenschaften, das Einrichten des Monitors und technische Daten. VORSICHT! In dieser Form gekennzeichneter Text weist auf Verletzungs- oder Lebensgefahr bei Nichtbefolgen der Anweisungen hin. ACHTUNG: In dieser Form gekennzeichneter Text weist auf die Gefahr von Hardwareschäden oder Datenverlust bei Nichtbefolgen der Anweisungen hin. - Seite 4 Einführung...
-
Seite 5: Inhaltsverzeichnis
Aufnehmen von Webcam-Videos und Momentaufnahmen ..............19 Videochats und Konferenzgespräche ....................19 4 Die Verwendung von HP MyRoom ......................21 Installieren von HP MyRoom von der Disc ..................21 Herunterladen von HP MyRoom aus dem Internet ................21 Erstellen eines HP MyRoom Kontos ....................21 5 Weitere Informationen suchen ........................ - Seite 6 Energiesparfunktion ........................... 25...
-
Seite 7: Produktmerkmale
Dünnfilmtransistortechnologie (TFT). Der Monitor hat die folgenden Leistungsmerkmale: ● Modell E221c, sichtbarer Anzeigebereich mit 21,5 Zoll (54,6 cm) Bildschirmdiagonale und einer Auflösung von 1920 x 1080 sowie Vollbildunterstützung bei niedrigeren Auflösungen; mit benutzerdefinierter Skalierung für maximale Bildgröße, bei der das ursprüngliche Seitenverhältnis erhalten bleibt... - Seite 8 Energiesparfunktion für einen verringerten Stromverbrauch ● Intelligente Asset Control ● Erfüllt die folgenden vorschriftsmäßigen Spezifikationen (bzgl. weiterer Zertifizierungen und Konformitätserklärungen wird auf das Referenzhandbuch für HP LCD-Monitore auf der mitgelieferten Disc verwiesen): ◦ CE-Richtlinien der Europäischen Union ◦ TCO-Richtlinien – Schweden...
-
Seite 9: Einrichten Des Monitors
Einrichten des Monitors Achten Sie vor dem Einrichten des Monitors darauf, dass die Stromzufuhr zum Monitor, zum Computer und zu den Peripheriegeräten unterbrochen ist. Gehen Sie anschließend wie folgt vor. Aufklappen des Monitors Heben Sie den Monitor aus dem Karton, und legen Sie ihn mit der Vorderseite auf eine ebene Fläche. -
Seite 10: Komponenten Auf Der Rückseite
Komponenten auf der Rückseite Komponente Funktion USB 2.0-Downstream- Über diese Anschlüsse werden optionale USB-Geräte an Anschlüsse (2) den Monitor angeschlossen. Anschluss für Netzkabel Über diesen Anschluss wird das Netzkabel an den Monitor angeschlossen. DisplayPort Über diesen Anschluss wird das DisplayPort-Kabel mit dem Monitor verbunden. -
Seite 11: Anschließen Der Kabel
Anschließen der Kabel Stellen Sie den Monitor an einer geeigneten und gut belüfteten Stelle in der Nähe des Computers auf. Entfernen Sie den Kabelführungsclip von der Rückseite des Ständers, indem Sie an einer Schellenseite nach innen drücken (1) und an der anderen Schellenseite nach außen ziehen (2). Anschließen der Kabel... - Seite 12 Je nach Konfiguration, verbinden Sie entweder den DisplayPort, den DVI oder das VGA- Videokabel zwischen dem PC und dem Monitor. HINWEIS: Der Monitor kann sowohl analoge als auch digitale Signale unterstützen. Der Videomodus ist vom verwendeten Videokabel abhängig. Der Monitor wird automatisch feststellen, welche Eingänge gültige Videosignale empfangen.
- Seite 13 ● Schließen Sie für den DisplayPort-Digitalbetrieb das eine Ende des DisplayPort- Signalkabels an den DisplayPort-Anschluss an der Rückseite des Monitors und das andere Ende an den DisplayPort-Anschluss am Computer an (Kabel nur im Lieferumfang bestimmter Modelle enthalten). Schließen Sie das eine Ende des mitgelieferten Audiokabels an den Audio-Anschluss auf der Rückseite des Computers und das andere Ende an den Audio-Anschluss am Monitor an.
- Seite 14 Schließen Sie das eine Ende des mitgelieferten USB-Kabels an den USB-Hub-Anschluss auf der Rückseite des Computers und das andere Ende an den USB-Upstream-Anschluss am Monitor an. HINWEIS: Damit die Webcam funktioniert, muss der Hub-Anschluss an der Rückseite des Computers mithilfe des USB-Kabels mit dem Upstream-USB-Anschluss des Monitors verbunden werden.
- Seite 15 Schließen Sie ein Ende des Netzkabels am Netzanschluss auf der Rückseite des Monitors an, und stecken Sie das andere Ende in eine Netzsteckdose. VORSICHT! So verhindern Sie die Gefahr eines Stromschlags oder eine Beschädigung der Geräte: Deaktivieren Sie auf keinen Fall den Erdungsleiter des Netzkabels. Der Erdungsleiter des Netzsteckers erfüllt eine wichtige Sicherheitsfunktion.
-
Seite 16: Bedienelemente Auf Der Vorderseite
Fixieren Sie die Kabel durch Anbringen des Kabelführungsclips. Drücken Sie den Clip gerade nach unten in die Steckplätze auf der Rückseite des Ständers und achten Sie darauf, dass die Arretierungen an den Seiten des Clips in den Steckplätzen am Ständer einrasten. Bedienelemente auf der Vorderseite Kontrolle Funktion... -
Seite 17: Individuelles Anpassen Des Monitors
(Nur VGA-Eingang.) Netz Mit dieser Taste schalten Sie den Monitor ein- bzw. aus. HINWEIS: Eine Simulation des OSD-Menüs finden Sie in der Mediothek von HP unter http://www.hp.com/go/sml. Individuelles Anpassen des Monitors HINWEIS: Ihr Monitormodell kann anders aussehen als das in den folgenden Abbildungen gezeigte Modell. - Seite 18 Drehen Sie den Monitorbildschirm nach links oder rechts, um einen optimalen Sichtwinkel zu erhalten. Stellen Sie den Monitor auf eine für Sie angenehme Höhe für Ihren individuellen Arbeitsplatz ein. Die obere Blende des Monitors sollte nicht über einer parallelen Linie zur Höhe Ihrer Augen liegen.
-
Seite 19: Einschalten Des Monitors
HINWEIS: Um Informationen im Hochformat anzuzeigen, können Sie die auf der Software- und Dokumentations-CD enhaltene Software HP Display Assistant installieren. Das OSD-Menü kann ebenfalls gedreht und in eine Hochformatsposition gebracht werden. Rufen Sie zum Drehen des OSD-Menüs das OSD-Menü auf, indem Sie die Menü-Taste an der Monitorvorderseite drücken, im Menü... - Seite 20 Auf diese Weise können Sie das Einbrennen von Bildern vermeiden. Die Gefahr, dass ein Nachbild entsteht, besteht bei allen LCD-Bildschirmen. Monitore mit einem „eingebrannten Bild“ sind von der HP Garantie nicht abgedeckt. * Ein längerer Zeitraum sind 12 Stunden Nichtbenutzung am Stück.
-
Seite 21: Anschließen Der Usb-Geräte
Anschließen der USB-Geräte An die USB-Anschlüsse können Sie Peripheriegeräte wie eine Digitalkamera, eine USB-Tastatur oder eine USB-Maus anschließen. Die beiden USB-Anschlüsse befinden sich an der Seitenblende des Monitors. HINWEIS: Sie müssen das USB-Hub-Kabel des Monitors an den Computer anschließen, um die USB 2.0 Anschlüsse des Monitors nutzen zu können. -
Seite 22: Entfernen Des Monitorständers
Entfernen des Monitorständers Sie können den Monitorbildschirm vom Ständer abnehmen, um den Bildschirm an der Wand, einem Schwenkarm oder an einer anderen Montagevorrichtung anzubringen. ACHTUNG: Stellen Sie vor dem Abnehmen des Bildschirmsockels sicher, dass der Monitor ausgeschaltet und sowohl das Netz- als auch das Signalkabel abgezogen ist. Ziehen Sie außerdem alle am Monitor angeschlossenen USB-Kabel ab. -
Seite 23: Montieren Des Monitors
Position der Produktetiketten Auf den Produktetiketten des Monitors sind die Ersatzteil-, die Produkt- und die Seriennummer angegeben. Geben Sie diese Nummern an, wenn Sie sich wegen des Monitors mit HP in Verbindung setzen. Die Produktetiketten befinden sich auf der Rückseite des Bildschirms. -
Seite 24: Anbringen Einer Diebstahlsicherung
Anbringen einer Diebstahlsicherung Sie können den Monitor mit einem optionalen Kabelschloss, das von HP erhältlich ist, an einem festen Objekt sichern. Kapitel 2 Einrichten des Monitors... -
Seite 25: Verwendung Der Webcam
Verwendung der Webcam Installieren Sie die CyberLink YouCam-Software und -Treiber von der Disc, die mit Ihrem Monitor geliefert wurde. HINWEIS: Monitor und PC müssen über einen USB-Anschluss verbunden sein, damit die Webcam betrieben werden kann. Verwenden Sie Ihre Webcam: ● Zum Erstellen von Videos von den Dateien auf Ihrem Computer. - Seite 26 Vor dem Einrichten eines Video-Chats müssen Sie folgende Schritte durchführen: Laden Sie ein Programm für Sofortnachrichten oder Videotelefonie herunter. Vergewissern Sie sich, dass die Person, die Sie anrufen, kompatible Videoanruf-Software besitzt. Aktivieren Sie Ihre Web-Kamera als Standardgerät für die Videoeingabe. In der Regel wird dieser Schritt unter Video-Setup im Menü...
-
Seite 27: Die Verwendung Von Hp Myroom
Folgen Sie den Anweisungen, um Ihre E-Mail-Adresse zu bestätigen. Melden Sie sich bei HP MyRoom an. Starten Sie HP MyRoom, in dem Sie auf die Schaltfläche "Kontakt hinzufügen" anklicken. Klicken Sie auf das Fragezeichen und wählen Sie Dokumentation für detaillierte Anweisungen. -
Seite 28: Weitere Informationen Suchen
Das Benutzerhandbuch, das Referenzhandbuch und die Treiber für den Monitor erhalten Sie unter http://www.hp.com/support/support. Wenn die Informationen in diesem Handbuch oder im Referenzhandbuch für HP LCD-Monitore Ihre Fragen nicht hinreichend beantworten, können Sie sich an den Support wenden. Den Support in den USA kontaktieren Sie über die folgende Seite: http://www.hp.com/go/contactHP. -
Seite 29: Anhang A Technische Daten
Technische Daten HINWEIS: Alle technischen Daten erfüllen die typischen Vorgaben an Hersteller von HP Komponenten; die tatsächliche Leistung kann je nach Modell variieren. Modell E221c Bildschirm 54,61-cm-Breitbildmonitor 21,5-Zoll-Breitbildmonitor TFT LCD Sichtbare Diagonale 54,61 cm 21,5 Zoll Diagonale Neigung -5 bis 30°... -
Seite 30: Erkennen Voreingestellter Bildschirmauflösungen
QuickSpecs zu finden. Erkennen voreingestellter Bildschirmauflösungen Folgende Bildschirmauflösungen werden am häufigsten verwendet und sind voreingestellt. Dieser Monitor erkennt die voreingestellten Modi automatisch, stellt die richtige Größe ein und zentriert die Bildschirmanzeige. Modell E221c Vorein Pixelformat Horiz. Frequ. (kHz) Vert. Frequ. (Hz) stellun 640 ×... -
Seite 31: Benutzerdefinierter Anzeigemodus
720p50 1280 × 720 37,5 720p60 1280 × 720 1080p50 1920 × 1080 56,25 1080p60 1920 × 1080 67,5 Benutzerdefinierter Anzeigemodus Das Signal der Grafikkarte kann in folgenden Fällen u. U. einen nicht voreingestellten Modus erfordern: ● Wenn Sie keine Standardgrafikkarte verwenden. ●...
