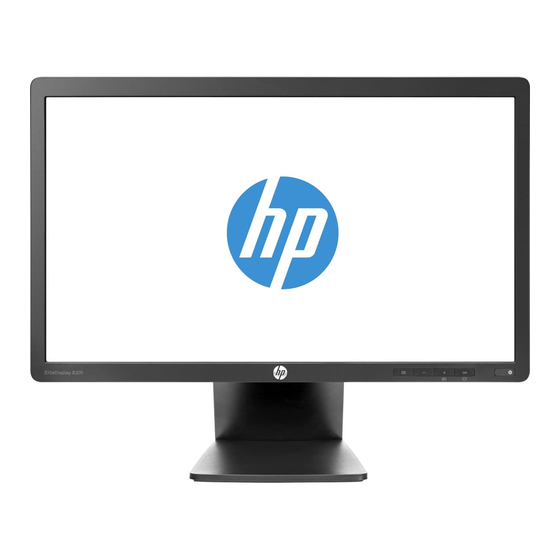

- Seite 1 HP EliteDisplay Monitore mit LED- Hintergrundbeleuchtung Benutzerhandbuch...
- Seite 2 Dokument. Ferner übernimmt sie keine Haftung für Schäden, die direkt oder indirekt auf die Bereitstellung, Leistung und Nutzung dieses Materials zurückzuführen sind. HP haftet – ausgenommen für die Verletzung des Lebens, des Körpers, der Gesundheit oder nach dem Produkthaftungsgesetz – nicht für Schäden, die fahrlässig von HP, einem gesetzlichen...
-
Seite 3: Einführung
Einführung Dieses Handbuch enthält Informationen über Monitoreigenschaften, das Einrichten des Monitors und technische Daten. VORSICHT! In dieser Form gekennzeichneter Text weist auf Verletzungs- oder Lebensgefahr bei Nichtbefolgen der Anweisungen hin. ACHTUNG: In dieser Form gekennzeichneter Text weist auf die Gefahr von Hardwareschäden oder Datenverlust bei Nichtbefolgen der Anweisungen hin. - Seite 4 Einführung...
-
Seite 5: Inhaltsverzeichnis
Bedienelemente auf der Vorderseite ....................9 Individuelles Anpassen des Monitors ....................10 Einschalten des Monitors ........................13 HP Richtlinien zu Wasserzeichen und Bildeinlagerungen ..............14 Anschließen der USB-Geräte ......................14 Position der Produktetiketten ......................15 Anbringen einer Diebstahlsicherung ....................15 3 Weitere Informationen suchen ........................ -
Seite 7: Produktmerkmale
Aktivmatrix- und TFT-Technologie (Dünnfilmtransistor). Dabei sind folgende Monitormodelle und Leistungsmerkmale verfügbar: ● Modell E201, sichtbarer Anzeigebereich mit 20 Zoll (50,8 cm) Bildschirmdiagonale und mit einer Auflösung von 1600 x 900 sowie Gesamtbildschirmunterstützung bei niedrigeren Auflösungen: mit benutzerdefinierter Skalierung für maximale Bildgröße, bei der das ursprüngliche Seitenverhältnis erhalten bleibt... - Seite 8 Kabelmanagementkomponente zur Kabelverlegung ● OSD (On-Screen Display) in mehreren Sprachen zum bequemen Einrichten und Einstellen des Bildschirms ● HP Display Assistant zum Anpassen der Monitoreinstellungen und Aktivieren der Funktion zum Diebstahlschutz ● HDCP-Kopierschutz für DVI- und DisplayPort-Signale ● Disc mit Software und Dokumentation, die Monitortreiber und Produktdokumentation umfasst ●...
-
Seite 9: Einrichten Des Monitors
Einrichten des Monitors Achten Sie vor dem Einrichten des Monitors darauf, dass die Stromzufuhr zum Monitor, zum Computer und zu den Peripheriegeräten unterbrochen ist. Gehen Sie anschließend wie folgt vor. Aufklappen des Monitors Heben Sie den Monitor aus dem Karton, und legen Sie ihn mit der Vorderseite auf eine ebene Fläche. -
Seite 10: Komponenten Auf Der Rückseite
Komponenten auf der Rückseite Komponente Funktion USB 2.0-Downstream- Über diese Anschlüsse werden optionale USB-Geräte an Anschlüsse (2) den Monitor angeschlossen. Anschluss für Netzkabel Über diesen Anschluss wird das Netzkabel an den Monitor angeschlossen. DisplayPort Über diesen Anschluss wird das DisplayPort-Kabel mit dem Monitor verbunden. -
Seite 11: Anschließen Der Kabel
Anschließen der Kabel Stellen Sie den Monitor an einer geeigneten und gut belüfteten Stelle in der Nähe des Computers auf. Entfernen Sie den Kabelführungsclip von der Rückseite des Ständers, indem Sie an einer Schellenseite nach innen drücken (1) und an der anderen Schellenseite nach außen ziehen (2). Anschließen der Kabel... - Seite 12 Je nach Konfiguration, verbinden Sie entweder den DisplayPort, den DVI oder das VGA- Videokabel zwischen dem PC und dem Monitor. HINWEIS: Der Monitor kann sowohl analoge als auch digitale Signale unterstützen. Der Videomodus ist vom verwendeten Videokabel abhängig. Der Monitor wird automatisch feststellen, welche Eingänge gültige Videosignale empfangen.
- Seite 13 ● Schließen Sie für den DisplayPort-Digitalbetrieb das eine Ende des DisplayPort- Signalkabels an den DisplayPort-Anschluss an der Rückseite des Monitors und das andere Ende an den DisplayPort-Anschluss am Computer an (Kabel nur im Lieferumfang bestimmter Modelle enthalten). Schließen Sie das eine Ende des mitgelieferten USB-Kabels an den USB-Hub-Anschluss auf der Rückseite des Computers und das andere Ende an den USB-Upstream-Anschluss am Monitor an.
- Seite 14 Schließen Sie ein Ende des Netzkabels am Netzanschluss auf der Rückseite des Monitors an, und stecken Sie das andere Ende in eine Netzsteckdose. VORSICHT! So verhindern Sie die Gefahr eines Stromschlags oder eine Beschädigung der Geräte: Deaktivieren Sie auf keinen Fall den Erdungsleiter des Netzkabels. Der Erdungsleiter des Netzsteckers erfüllt eine wichtige Sicherheitsfunktion.
-
Seite 15: Bedienelemente Auf Der Vorderseite
Fixieren Sie die Kabel durch Anbringen des Kabelführungsclips. Drücken Sie den Clip gerade nach unten in die Steckplätze auf der Rückseite des Ständers und achten Sie darauf, dass die Arretierungen an den Seiten des Clips in den Steckplätzen am Ständer einrasten. Bedienelemente auf der Vorderseite Kontrolle Funktion... -
Seite 16: Individuelles Anpassen Des Monitors
Netz Mit dieser Taste schalten Sie den Monitor ein- bzw. aus. HINWEIS: Eine Simulation des OSD-Menüs finden Sie in der Mediothek von HP unter http://www.hp.com/go/sml. Individuelles Anpassen des Monitors HINWEIS: Ihr Monitormodell kann anders aussehen als das in den folgenden Abbildungen gezeigte Modell. - Seite 17 Drehen Sie den Monitorbildschirm nach links oder rechts, um einen optimalen Sichtwinkel zu erhalten. Stellen Sie den Monitor auf eine für Sie angenehme Höhe für Ihren individuellen Arbeitsplatz ein. Die obere Blende des Monitors sollte nicht über einer parallelen Linie zur Höhe Ihrer Augen liegen.
- Seite 18 HINWEIS: Um Informationen im Hochformat anzuzeigen, können Sie die auf der Software- und Dokumentations-CD enhaltene Software HP Display Assistant installieren. Das OSD-Menü kann ebenfalls gedreht und in eine Hochformatsposition gebracht werden. Rufen Sie zum Drehen des OSD-Menüs das OSD-Menü auf, indem Sie die Menü...
-
Seite 19: Einschalten Des Monitors
Auf diese Weise können Sie das Einbrennen von Bildern vermeiden. Die Gefahr, dass ein Nachbild entsteht, besteht bei allen LCD-Bildschirmen. Monitore mit einem „eingebrannten Bild“ sind von der HP Garantie nicht abgedeckt. * Ein längerer Zeitraum sind 12 Stunden Nichtbenutzung am Stück. -
Seite 20: Hp Richtlinien Zu Wasserzeichen Und Bildeinlagerungen
Wasserzeichen erscheinen. Monitore, die täglich 24 Stunden verwendet werden und dadurch Schäden aufgrund von Bildeinlagerungen verursachen, werden von der HP Garantie nicht abgedeckt. Zur Vermeidung von Bildeinlagerungen empfiehlt es sich, den Monitor auszuschalten, wenn er nicht verwendet wird, oder - falls das System dies unterstützt - die Energieverwaltungsoption zur automatischen Ausschaltung im... -
Seite 21: Position Der Produktetiketten
Position der Produktetiketten Auf den Produktetiketten des Monitors sind die Ersatzteil-, die Produkt- und die Seriennummer angegeben. Geben Sie diese Nummern an, wenn Sie sich wegen des Monitors mit HP in Verbindung setzen. Die Produktetiketten befinden sich auf der Rückseite des Bildschirms. -
Seite 22: Weitere Informationen Suchen
Das Benutzerhandbuch, das Referenzhandbuch und die Treiber für den Monitor erhalten Sie unter http://www.hp.com/support/support. Wenn die Informationen in diesem Handbuch oder im Referenzhandbuch für HP LCD-Monitore Ihre Fragen nicht hinreichend beantworten, können Sie sich an den Support wenden. Den Support in den USA kontaktieren Sie über die folgende Seite: http://www.hp.com/go/contactHP. -
Seite 23: Anhang A Technische Daten
Technische Daten HINWEIS: Alle technischen Daten erfüllen die typischen Vorgaben an Hersteller von HP Komponenten; die tatsächliche Leistung kann je nach Modell variieren. Modell E201 Display 50,8 cm, Breitbildformat 20 Zoll, Breitbildformat TFT LCD Sichtbarer Bereich 50,8 cm Bildschirmdiagonale 20 Zoll Bildschirmdiagonale Neigung -5 bis 30°... -
Seite 24: E221-Modell
Gemessene Leistungsaufnahme: 30 Watt Volllastleistung 25 Watt Typische Einstellung 0,5 W Ruhe 0,5 W Ausgeschaltet Eingangsanschlüsse Ein VGA-Anschluss; ein DVI-Anschluss; ein DisplayPort-Anschluss (die Kabeleinbeziehung variiert je nach Region) E221-Modell Bildschirm 54,61-cm-Breitbildmonitor 21,5-Zoll-Breitbildmonitor TFT-LCD-Display Sichtbare Diagonale 54,61 cm 21,5 Zoll Diagonale Neigung -5 Bis 30°... -
Seite 25: E221I-Modell
Ein VGA-Anschluss; ein DVI-Anschluss; ein DisplayPort-Anschluss (die Kabeleinbeziehung variiert je nach Region) HINWEIS: Für die neuesten oder zusätzliche Spezifikationen zu diesem Produkt gehen Sie zu http://www.hp.com/go/ productbulletin und suchen Sie nach Ihrem Displaymodell, um die modellspezifischen QuickSpecs zu finden. E221i-Modell... -
Seite 26: E231-Modell
E231-Modell Bildschirm 58,42-cm-Breitbildmonitor 23-Zoll-Breitbildmonitor TFT-LCD-Display Sichtbare Diagonale 58,42 cm 23 Zoll Neigung -5 Bis 30° Drehung 360° Maximales Gewicht (ohne Verpackung) 5,90±0,25 kg 13,00±0,55 lbs Abmessungen (mit Standfuß) 47,00 cm 18,50 Zoll Höhe (höchste Stelle) 34,33 cm 13,51 Zoll Höhe (niedrigste Stelle) 24,24 cm 9,54 Zoll Tiefe... -
Seite 27: E231I-Modell
DisplayPort-Anschluss (die Kabeleinbeziehung variiert je nach Region) HINWEIS: Für die neuesten oder zusätzliche Spezifikationen zu diesem Produkt gehen Sie zu http://www.hp.com/go/ productbulletin und suchen Sie nach Ihrem Displaymodell, um die modellspezifischen QuickSpecs zu finden. Modell E241i Bildschirm 61 cm, Breitbildformat... -
Seite 28: Modell E271I
Abmessungen (mit Standfuß) 51,7 cm 20,35 Zoll Höhe (höchste Stelle) 37,9 cm 14,9 Zoll Höhe (niedrigste Stelle) 27,6 cm 10,87 Zoll Tiefe 55,6 cm 21,89 Zoll Breite Maximale Grafikauflösung 1920 x 1200 (60 Hz) Analoger Eingang 1920 x 1200 (60 Hz) Digitaler Eingang Optimale Grafikauflösung 1920 x 1200 (60 Hz) Analoger Eingang 1920 x 1200 (60 Hz) Digitaler Eingang... -
Seite 29: Erkennen Voreingestellter Bildschirmauflösungen
Maximales Gewicht (ohne Verpackung) 8,00 kg 17,64 Pfund Abmessungen (mit Standfuß) 53,20 cm 20,94 Zoll Höhe (höchste Stelle) 40,20 cm 15,83 Zoll Höhe (niedrigste Stelle) 27,85 cm 10,96 Zoll Tiefe 64,20 cm 25,27 Zoll Breite Maximale Grafikauflösung 1920 x 1080 (60 Hz) analoger Eingang 1920 x 1080 (60 Hz) digitaler Eingang Optimale Grafikauflösung 1920 x 1080 (60 Hz) analoger Eingang... -
Seite 30: Modell E201
Modell E201 Vorein Pixelformat Horiz.-Freq. (kHz) Vert.-Freq. (Hz) stellun 640 × 480 31,469 59,94 720 × 400 31,469 70,087 800 × 600 37,879 60,317 1024 × 768 48,363 60,004 1280 × 720 45,0 60,0 1280 × 1024 63,981 60,02 1440 × 900... -
Seite 31: E221I-Modell
Vorein Timing Pixelformat Horiz. Frequ. (kHz) Vert. Frequ. (Hz) stellun 480p 720 × 480 31,469 576p 720 × 576 31,25 720p50 1280 × 720 37,5 720p60 1280 × 720 1080p50 1920 × 1080 56,25 1080p60 1920 × 1080 67,5 E221i-Modell Voreinstellu Pixelformat Horiz. -
Seite 32: E231-Modell
E231-Modell Voreinstellu Pixelformat Horiz. Frequ. (kHz) Vert. Frequ. (Hz) 640 × 480 31,469 59,940 720 × 400 31,469 70,087 800 × 600 37,879 60,317 1024 × 768 48,363 60,004 1280 × 720 45,00 60,00 1280 × 1024 63,981 60,02 1440 × 900 55,935 59,887 1600 ×... -
Seite 33: Modell E241I
1680 × 1050 65,29 59,954 1920 × 1080 67,5 60,00 Vorein Timing Pixelformat Horiz. Frequ. (kHz) Vert. Frequ. (Hz) stellun 480p 720 × 480 31,469 576p 720 × 576 31,25 720p50 1280 × 720 37,5 720p60 1280 × 720 1080p50 1920 ×... -
Seite 34: Modell E271I
1080p50 1920 × 1080 56,25 1080p60 1920 × 1080 67,5 Modell E271i Voreinstellun Pixelformat Horiz. Frequ. (kHz) Vert. Frequ. (Hz) 640 × 480 31,469 59,940 720 × 400 31,469 70,087 800 × 600 37,879 60,317 1024 × 768 48,363 60,004 1280 ×... - Seite 35 In diesen Fällen müssen Sie möglicherweise die Bildschirmparameter über das OSD-Menü neu einstellen. Sie können an einzelnen oder allen Modi Änderungen vornehmen und diese speichern. Der Monitor speichert die neuen Einstellungen automatisch und erkennt den neuen Modus ebenso wie einen voreingestellten Modus. Zusätzlich zu den voreingestellten Modi können mindestens zehn Benutzermodi eingegeben und gespeichert werden.
